摘要：全球经济一体化背景下，各个领域在发展过程中需要面临的挑战非常多，同时也是发展的重要时机。但是我国当前高炉炼铁行业的整体发展速度相对比较慢，导致这一现象出现的根本原因是由于该行业无法实现对化石燃料投入量的有效控制。因此，本文针对高炉炼铁节能降耗以及资源合理利用进行分析，为提高资源的整体利用率提供有效保障。
关键词：高炉炼铁；节能降耗；资源利用；技术措施
随着经济的快速发展，我国很多行业在发展过程中的整体形势都比较良好，对诸多领域而言，既是一种机遇，同时也是一种挑战。我国当前正处于国民经济快速发展的重要时期，同时我国正在高度提倡和落实可持续发展的政策，对各个行业的发展提出了更高的要求。尤其是对于高炉炼铁行业而言更是如此，由于现阶段各种不同类型的化石燃料数量一直在不断减少，所以高炉炼铁行业在发展过程中，会受到的阻碍影响越来越多。与此同时，由于当前我国已经明确提出要遵循节能减排的理念来进行发展，所以对于高炉炼铁行业而言，必须要采取有针对性的措施，实现对整个行业的优化和完善，这样才能够取得良好的发展成效。在的保证可以满足环保要求的基础上，可以实现对其自身产品结构的优化和完善。
1高炉炼铁节能降耗的措施
高炉炼铁行业在发展过程中，必须要遵循当中节能降耗的基本发展理念，这样才能够在市场中占据有利位置，提高其综合竞争力。烧结矿低温还原粉化性能对高炉在运行过程中的指标会产生一定的影响。在与实际情况进行结合分析时，发现在实践中烧结矿如果是处于低温状态下，那么还原粉化的根本原因就是由于骸状赤铁矿在整个低温的还原过程中，会出现晶格转变。由于受到晶格转变的影响，就会出现极大的内应力，如果无法及时对其进行处理，那么势必会直接导致烧结矿出现严重的碎裂现象[1]。与此同时，无论是配碳、Tio2或者是矿种等含量非常高，由于受到这些因素的影响，势必会直接导致烧结矿出现低温还原粉化的现象。在与实际情况进行结合分析时，发现这些都是直接影响高炉上部块状带透气性的限制性环节。根据现有的各种不同类型生产实践数据调查研究结果可以明确得出，烧结矿的RDI-3.15在其中每增加10%的比例，那么对高炉产量会产生的影响就会达到3%以上，同时燃烧在其中的比例升高也会有所增加，达到1.5%。

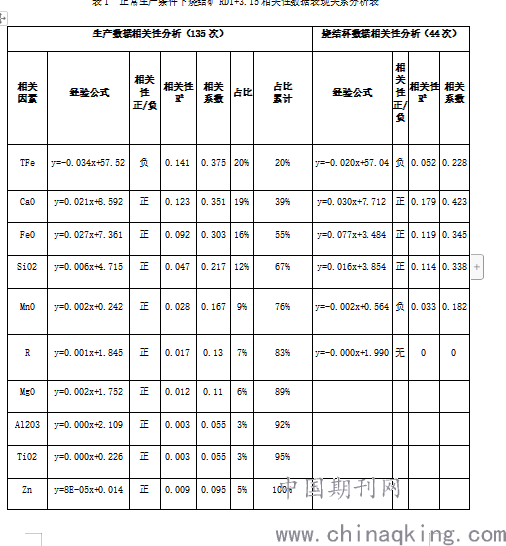

有效结合国内外煤粉助燃剂的相关研究内容，通过一系列的工业试验分析，运用了含锰系氧化物的助燃剂，锰氧化物的含量需要控制在15%~20%之间，添加比例为0.6%。据统计试验期间喷煤比例上涨了81.10kg/t，焦比降低了10.40kg/t。通过高炉吹煤粉当中添加助燃剂，整体的煤粉燃烧率比预期提高了5%，看一看出助燃剂对改善煤粉燃烧的性能起到了非常重要的作用。该公司在日常运作和发展过程中，要想保证高炉炼铁的节能降耗，同时还要提高现有资源整体利用率，就必须要实现对铁前生产过程的有效控制。在控制过程中，要将其直接控制在RDI+3.15含量大于65%的程度比例上。根据相关数据调查研究和分析结果可以明确得出，去年10月，冶金实验室在正式投入使用之后，就已经开始对烧结矿的冶金性能开展了持续性的检测和分析[2]。在这一基础上，通过对各种不同类型数据的有效整合、分析等，对原料结构类、成分控制类等不同方面进行分析，整个过程如下表1所示。
.png)
.png)
2资源的合理利用
现阶段，高炉炼铁节能降耗理念的提出，可以实现对现有资源的合理利用，同时还可以对一些先进的技术手段进行科学合理的引进和利用，实现资源利用的最大化。高炉喷煤工艺手段现如今已经取得了良好的发展成效，该技术在应用时，主要是实现对喷煤比构成影响的各种不同类型因素进行有效控制，其中会涉及到设备的实际情况、操作水平等。这样做的根本目的是为了在实践中保证其处于基本稳定的状态，同时还可以过风口回旋区粉煤的快速燃烧，从中获取到更高的煤比，这样能够达到非常好的高炉冶金要求[3]。根据当前煤粉的具体燃烧情况进行结合分析时，发现在实践中喷入到高炉内部的煤粉，必须要将其尽可能在最短的时间范围燃烧完成。通过煤粉自身的着火点的温度，不仅可以保证完成速度，而且还可以提高燃烧效率。另外，依照材料采购工作方案，对社会市场当中的原燃料市场价格进行深入分析和研究，同时依照企业的实际发展状况和物流运费状况等，需要及时的调整和优化材料的配比，有效运用进口矿与国内矿的发展优势，实施低成本采购战略，通过最优化的炉料配比方案，生产出更多优质的钢材料，实现了炼铁工作单位的良好生产效益，同时还可以适当增加助燃催化剂，这样可以提高燃烧速度，保证燃烧效果。
3结束语
科学技术的不断进步和快速发展，对我国诸多技术的发展具有非常重要的影响和作用，尤其是高炉炼铁技术更是如此。高炉炼铁技术在发展过程中，要遵循我国当前节能减排的基本发展理念，同时还要打破传统形势下资源受到限制的问题，实现对整个行业的优化和完善。这样不仅可以提高高炉炼铁行业现有资源的整体利用率，而且还可以推动高炉炼铁行业的未来可持续发展。
参考文献：
[1]孙悦升.浅谈高炉炼铁节能降耗及资源合理利用技术[J].中国金属通报,2019(09):7-8.
[2]王鹏.浅谈高炉炼铁节能降耗及资源合理利用技术[J].中国金属通报,2019(02):18+20.
[3]王瑾洋,张文政.高炉炼铁节能降耗及资源合理利用技术初探[J].山东工业技术,2017(12):62.
论文作者:张建
论文发表刊物:《科学与技术》2019年19期
论文发表时间:2020/4/28
标签：高炉论文; 节能降耗论文; 资源论文; 过程中论文; 行业论文; 技术论文; 合理利用论文; 《科学与技术》2019年19期论文;
