新型加油机计量检测装置的设计与研究论文_刘志清

摘要：现有的加油机本身并不具有检测和计量的能力，需要通过工作人员亲自对汽油进行检测和测量才能够完成，这样不但增加了工作人员的压力和负担，还让现有的检测装置不能够在市场上得到更多的认可，本文在此基础上研究了一种新型加油机计量检测装置，该种装置主体能够在社会上得到更广泛的应用。

关键词：加油机；检测装置；计量；设计

1 概述

计量加油枪是流量表与加油枪的组合。是用于测量流经管道液体（汽油、柴油、机油、液压油等 ）的体积流量的仪表。适用于汽油等轻质油料的灌装。该产品按Q/YOY01-90标准组织生产，具有精度高，使用方便、灵活等优点。适用于公路工程施工、厂矿企业、机关团体的油料管理。

现有的加油机本身并不具有检测和计量的能力，需要通过工作人员亲自对汽油进行检测和测量才能够完成，这样不但增加了工作人员的压力和负担，还让现有的检测装置不能够在市场上得到更多的认可，而且现有的检测装置并不具有储存汽油的能力，不能够很好的帮助人们进行加热，使得现有的检测装置不能够在市场上得到更广泛的应用。

所以，如何设计一种新型加油机计量检测装置，成为我们当前要解决的问题。

2 新型加油机计量检测装置的设计与研究

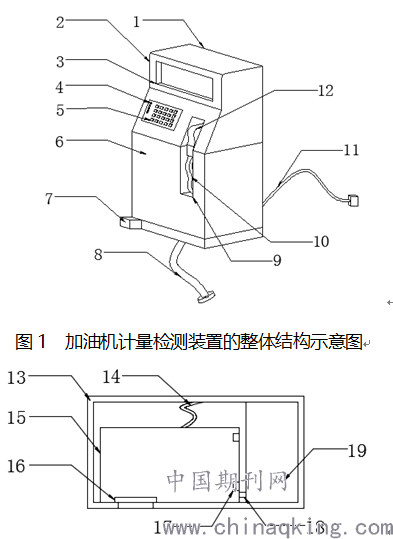

加油机计量检测装置如图1-2所示，图1是加油机计量检测装置的整体结构示意图；图2是汽油储存器局部结构示意图；图中：1-装置主体；2-主机；3-显示屏；4-油卡插入口；5-操作按键；6-汽油储存器；7-稳定固定板；8-汽油抽取管道；9-凹槽；10-第一汽油输送管道；11-电源线；12-加油枪；13-隔热层；14-第二汽油输送管道；15-汽油储存箱；16-汽油过滤器；17-感应器；18-传送线；19-分析仪。

图2 汽油储存器局部结构示意图

请参阅图1-2，本文提供一种技术方案：一种新型加油机计量检测装置包括装置主体1，所述装置主体1由设置在所述装置主体1顶端的主机2和设置在所述装置主体1底端的汽油储存器6构成，且所述主机2与所述汽油储存器6紧密焊接，所述主机2的一侧设有显示屏3和油卡插入口4，且所述显示屏3和所述油卡插入口4均嵌入设置于所述主机2中，所述主机2的侧面安装有若干个操作按键5，所述装置主体1的一侧设有凹槽9，且所述凹槽9均嵌入设置于所述主机2和所述汽油储存器6中，所述凹槽9的一侧设有第一汽油输送管道10和加油枪12，且所述第一汽油输送管道10与所述加油枪12紧密焊接，所述汽油储存器6的底端设有稳定固定板7和汽油抽取管道8，且所述稳定固定板7和所述汽油抽取管道8均与所述汽油储存器6紧密焊接，所述汽油储存器6的内部设有汽油储存箱15和分析仪19，且所述汽油储存箱15和所述分析仪19均与所述汽油储存器6紧密焊接，所述汽油储存箱15的顶端设有第二汽油输送管道14，且所述第二汽油输送管道14贯穿设置于所述汽油储存器6中，并与所述第一汽油输送管道10紧密焊接，所述汽油储存箱15的内部设有汽油过滤器16，且所述汽油过滤器16贯穿设置于所述汽油储存箱15中，并与所述汽油储存箱15紧密焊接，所述汽油储存箱15具有良好的保护和储存能力，能够更好的帮助所述装置主体1将汽油进行储存。

其中，上文所描述的汽油储存器6的一侧设有电源线11，且所述电源线11与所述装置主体1电性连接，所述电源线11能够提供给所述装置主体1所需电力，可以更好的帮助所述装置主体1正常运作。汽油储存器6的内部设有一层隔热层13，且所述隔热层13与所述汽油储存器6紧密焊接，所述隔热层13具有良好的隔热能力，能够更好的保护好储存在所述汽油储存器6内部的汽油。所述汽油储存箱15的内部安装有若干个感应器17，且所述感应器17与所述汽油储存箱15紧密焊接，所述感应器17具有良好的感应和分析能力，可以更好的帮助所述装置主体1分析该些汽油。上文所描述的分析仪19的一侧设有传送线18，且所述传送线18与所述分析仪19通过黏胶固定连接，所述传送线18具有良好的传送能力，能够更好的将所述感应器17感应出来的数据传送到分析仪19中。

3 新型加油机计量检测装置的工作原理

首先，工作人员通过稳定固定板7将装置主体1牢牢的固定在地面上，并分别将电源线11接入电源和将汽油抽取管道8接在地下储油器上，这时该种装置主体1做好运作准备，这里要说明的是，由于稳定固定板7与汽油储存器6紧密焊接，所以工作人员能够轻松的通过稳定固定板7将该种装置主体1进行固定，随后储存在地下储油器内的汽油就会通过汽油抽取管道8和汽油过滤器16输送到汽油储存箱15内，这时储存在汽油储存箱15内部的汽油就会被感应器17进行分析和计量，而该些分析后的数据就会通过传送线18传送到分析仪19上，并显示在显示屏3上，最后人们就能够通过显示屏3上观察到该些汽油的成分等一系列的数据，而人们只需要将油卡插入油卡插入口4内，并通过操作按键5输入需要购买汽油的数量，随后通过加油枪12进行加油。

4 结论

该种新型加油机计量检测装置，可以通过感应器和分析仪来检查和计量汽油的数据，无需通过工作人员任何的操作就能够完成，减轻了工作人员的压力和负担，且该种新型加油机计量检测装置还可以通过汽油储存箱来将汽油储存起来，这样不仅方便了人们进行加油，还使得该种装置主体能够在社会上得到更广泛的应用。

参考文献：

[1] 杨学泉.燃油加油机税控检定装置[J].燃油加油机税控检定装置，2001.

[2] 郑荣根.燃油加油机高精度智能检定装置的研制[J].中国计量，2013.

[3] 姜纯霞.浅析一种燃油加油机自动检定装置[J].科技创新导报，2014.

[4] 蒋晓玲.燃油加油机的检定[J].品牌与标准化，2009.

作者简介：

刘志清，女，1971年04月，单位：广西贵港市计量测试所，助理工程师，研究方向：天平，砝码，衡器计量器具的检定与研究。

论文作者:刘志清

论文发表刊物:《基层建设》2018年第29期

论文发表时间:2018/12/12
