摘要：一种配电室用防尘地板，包括地板、小滤圈、中滤圈、大滤圈、虑板或底座，地板安装在虑板的顶部，地板上设有筋板，所述的相互交错排列的筋板之间设有进风孔，所述的进风孔均匀的排列在地板表面，虑板内分别安装有小滤圈、中滤圈、大滤圈，虑板底部设有密封条， 所述的密封条设置在虑板底部的边缘处，虑板安装在底座内，底座中心设有总风管，所述的总风管与风机相连接，底座内设有密封槽，所述的密 封槽与密封条相互配合连接，底座底部设有支腿，所述的支腿长度能够进行调节。本发明具有除尘快捷，使用方便的优点，能够将配电室内的灰 尘转移到室外，减少配电室内的灰尘，同时能够改善配电室内的空气环境。
关键词：配电室；防尘；地板；转移
引言
随着科技的进步，配电室作为供电系统中重要的组成部分是不可缺少的，配电室内安放着各种配电设备，为了降低设备的故障率，减 少设备的老化时间，通常对配电室内的空气环境要求非常严格，减少 配电室内的灰尘是非常重要的指标，灰尘长时间的堆积造在设备表面 直接影响设备的散热，导致设备老化损坏或发生火灾，同时灰尘进入 到精密设备内会影响设备的使用和检测精度，一旦数据发生改变，后 果不堪设想，目前，配电室能主要是采用防尘漆喷涂在地面，但是防 尘漆喷涂后造成二次污染，同时防尘漆只能起到将地面灰尘隔离的目 的，不能够清理灰尘，因此，需要设计一种新型配电室用防尘地板。
1一种配电室用防尘地板的构成及安装

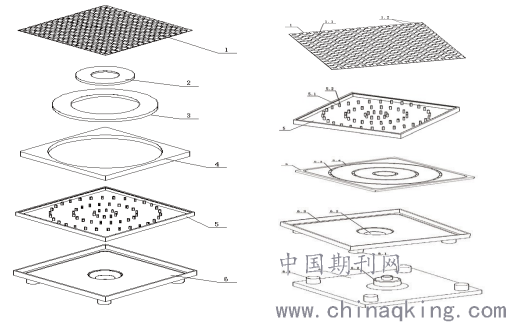

1.1一种配电室用防尘地板的构成（附图）
.png)
1.1.1一种配电室用防尘地板，包括地板 1、小滤圈 2、中滤圈 3、大滤圈 4、虑板 5 或底座 6，地板 1 安装在虑板 5 的顶部，地板 1 上设有筋板 1.2，所述的相互交错排列的筋板 1.2 之间设有进风孔 1.1，所述的进风孔 1.1 均匀的排列在地板 1 表面，虑板 5 内分别安装有小滤圈 2、中滤圈 3、大滤圈 4，所述的小滤圈 2、中滤圈 3、大滤圈 4 同心设置，虑板 5 内设有吸风筒 5.1，吸风筒 5.1 圆周上设有吸风孔 5.2， 所述的吸风筒 5.1 分别设置在小滤圈 2 内部、小滤圈 2 与中滤圈 3 之间、中滤圈 3 与大滤圈 4 之间，虑板 5 底部设有槽 5.3，所述的槽 5.3 与吸风筒 5.1 相贯通，所述的槽 5.3 为圆环形结构，虑板 5 底部设有密封条 5.4，所述的密封条 5.4 设置在虑板 5 底部的边缘处，虑板 5 安装在底座 6 内，底座 6 中心设有总风管 6.2，所述的总风管 6.2 与风机相连接， 底座6 内设有密封槽6.3，所述的密封槽6.3 与密封条5.4 相互配合连接， 底座 6 底部设有支腿 6.1，所述的支腿 6.1 长度能够进行调节。
1.1.2所述的小滤圈 2、中滤圈 3、大滤圈 4 均为网状结构，当高
速流动空气经过网状结构时，能够与网状结构摩擦产生静电，使空气 中的灰尘吸附在小滤圈 2、中滤圈 3、大滤圈 4 上，因此，能够有效的减少灰尘的排放，同时便于管的清理。
1.1.3所述的进风孔 1.1 的孔径尺寸为 0.8-1.2mm，能够防止杂物进入到虑板 5 内，同时能够提高地板 1 的强度。
1.1.4所述的吸风筒 5.1 顶端为密封结构，能够使空气完全的从吸风孔 5.2 进入吸风筒 5.1，通过吸风孔 5.2 能够增加吸风筒 5.1 周围空气的流动速度，使空气中的灰尘通过各滤网被过滤掉，同时吸风筒 5.1能够起到支撑地板 1 的作用。
1.1.5所述的小滤圈 2、中滤圈 3、大滤圈 4 的厚度尺寸均等于吸风筒 5.1 的高度，因此，各滤网能够将吸风筒 5.1 圆周上的吸风孔 5.2包围，使空气在流动时通过各过滤网后通过吸风孔 5.2 进入吸风筒 5.1内。
1.1.6所述的地板 1 采用橡胶材料制成。
1.1.7所述的风机为管道排风机。
1.2一种配电室用防尘地板的安装
将底座 6 底部的总风管 6.2 与风机相连接，并且通过管道将多个
底座 6 并联起来，通过支腿 6.1 将底座 6 固定安装在配电室的地面上，
并且通过支腿 6.1 调节底座 6 的高度，使多个排列在配电室地面上的
底座 6 安装高度一致，将虑板 5 放入底座 6 内，将小滤圈 2、中滤圈 3、
大滤圈 4 依次放入虑板 5 内，同时调整位置，将地板 1 放入虑板 5 内，
使地板 1 的上端面与底座 6 的上端面齐平。
2一种配电室用防尘地板的具体工作过程
2.1一种配电室用防尘地板的具体工作过程
风机旋转使管道内的空气流动，空气携带灰尘通过进风孔 1.1 进入虑板 5 内，同时空气及灰尘经过小滤圈 2、中滤圈 3、大滤圈 4 进入吸风筒 5.1，当空气进入吸风孔 5.2 时，空气高速流过小滤圈 2、中滤圈 3、大滤圈 4 中的网状结构，空气与网状结构之间的摩擦产生静电， 使灰尘吸附在小滤圈 2、中滤圈 3、大滤圈 4 上，同时部分灰尘通过总风管 6.2 排到室外。
3一种配电室用防尘地板的特征
3.1一种配电室用防尘地板的特征
3.1.1一种配电室用防尘地板，包括地板、小滤圈、中滤圈、大滤圈、 虑板或底座，其特征在于，地板安装在虑板的顶部，地板上设有筋板， 所述的相互交错排列的筋板之间设有进风孔，所述的进风孔均匀的排列在地板表面，虑板内分别安装有小滤圈、中滤圈、大滤圈，所述的小滤圈、中滤圈、大滤圈同心设置，虑板内设有吸风筒，吸风筒圆周上设有吸风孔，所述的吸风筒分别设置在小滤圈内部、小滤圈与中滤圈之间、中滤圈与大滤圈之间，虑板底部设有槽，所述的槽与吸风筒相贯通，所述的槽为圆环形结构，虑板底部设有密封条，所述的密封条设置在虑板底部的边缘处，虑板安装在底座内，底座中心设有总风管， 所述的总风管与风机相连接，底座内设有密封槽，所述的密封槽与密封条相互配合连接，底座底部设有支腿，所述的支腿长度能够进行调节。
3.1.2所述的一种配电室用防尘地板, 其特征在于，所述的小滤圈、中滤圈、大滤圈均为网状结构。
3.1.3所述的一种配电室用防尘地板 , 其特征在于，所述的进风孔的孔径尺寸为 0.8-1.2mm。
3.1.4所述的一种配电室用防尘地板 , 其特征在于，所述的吸风筒顶端为密封结构。
3.1.5所述的一种配电室用防尘地板, 其特征在于，所述的小滤圈、中滤圈、大滤圈的厚度尺寸均等于吸风筒的高度。
3.1.6所述的一种配电室用防尘地板 , 其特征在于，所述的地板采用橡胶材料制成。
3.1.7所述的一种配电室用防尘地板 , 其特征在于，所述的风机为管道排风机。
4结论
.png)
这种配电室用防尘地板，具有除尘快捷，使用方便的优点，能够将配电室内的灰尘转移到室外，减少配电室内的灰尘，不仅能够减少 配电室内漂浮的灰尘，同时能够改善配电室内的空气环境。
参考文献
[1]黄显波，探析在变电站设计当中常遇的问题 [J]. 民营科技；2012（12）
[2]梁林，室内配电房砼地板振动与声辐射研究[D]. 西南交通大学， 2016（05）
论文作者:黄颖
论文发表刊物:《建设者》2019年20期
论文发表时间:2020/1/3
