国网西藏电力有限公司那曲供电公司 西藏自治区那曲地区 852000
摘要：在当前新形势下，电网的不断扩大，人们对电力需求的不但增加，导致电网自身的发展需要与时俱进，特别是在当前网络科学技术不断大力发展的形势下。电力调度作为电网当中非常重要的一部分，将其与现代化网络进行有效结合，制定出电力调度数据网，在保证数据有效性和真实性的基础上，能够提高其自身的电力调度数据应用效率。本文对此进行详细分析和研究。
关键词：电力调度、数据网、网络设计、应用
随着科学技术的发展，特别是计算机技术、信息技术、通信技术等相关领域的长足发展，为电网调度自动化提供了优越的环境。过去各调度中心采用分层的点对点方式逐层交换信息，现在可以实现各调度中心计算机系统间甚至与厂站监控用的计算机系统间信息互相交换，构成电力实时数据网，实现电网实时系统、电力市场以及其它管理信息的信息共享等。电力调度数据网的建立和投运，为电网调度自动化系统的全国联网和MIS系统的全国联网奠定了基础，为保证电力系统的安全、经济、优质运行提供了技术措施，是电力系统技术进步的表现。
1.电力调度数据网网络设计原则
在实际操作过程中，结合当前现代化科学技术和网络技术，将电力调度数据逐渐朝着信息化、网络化的趋势方向发展，针对这种情况，在实施中要遵循以下原则，其中包括安全性原则、可靠性原则、实时性原则、适应性原则以及可管理原则。首先，安全性原则，主要是在BGP/MPLSVPN的技术基础上，将调度数据网内根据实际情况划分为两个VPN实时控制和非控制生产安全区，为数据的传输提供切实有效的保证[1]。可靠性原则主要是在实际操作过程中，在网络拓扑设计中遵循N-1的通道可靠性，在网络设备配置中充分考虑N-1的设备可靠性。实时性原则主要是在实际操作过程中，由于调度数据网所传输的信息自身具有一定的实时性，所以对信息的整体控制要求比较高。因此，在这种形势下，网络时延提出了更高的要求，在网络拓扑结构的实际设计过程中， 应当将这一要素充分的考虑其中，对网络数据自身的实时性提供一定的保证。适应性原则主要是西南电网各个厂站通道以及调度自动化业务系统现状差别情况比较大，电力调度数据网应当在实际操作过程中，与这一现象进行有效结合，这样能够为各厂站提供更多种的接入方案。可管理原则则是网管系统应该能够对网格设备，网络通信资源及网络安全进行全面的监测和管理。
2.电力调度数据网的网络设计
2.1网络拓扑
根据标准化和开放性、可靠性及易管理性方面的考虑。
.png)

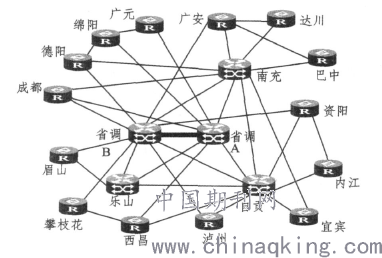

如图1所示，在西南电力通信网的实际运行过程中，通过对其自身的通道现状进行分析可以看出，在考量网格自身扩展性的过程中，可以对其自身的安全性以及运行质量也同时给予一定的考量。西南电力调度数据网在实际操作过程中，主要是采用分层结构，其中包括核心层，骨干层，接入层，在网络的拓扑设计过程中，要充分的考虑到N-1的电路可靠性和N-1的节点可靠性。
在实际操作过程中，在核心层设置5个核心节点，在骨干层设置14个地调骨干节点，接入节点设置在电厂/集控中心，500kV变电站和220kV变电站等。
2.2 OSPF分区
西南电力调度数据网在实际操作过程中，可以将其直接应用到调度信息的传输当中，对网络的实际性能以及具体的实时性要求比较高。因此，在这种形势下，网络采用的路由协议大多数情况下，其自身的收敛速度也会比较快。调度数据网的传输链路一般来说，都会为电力系统的光纤或者是微波通道，在这种情况下，其自身的通道质量差异相对来说比较大，通道带宽自身具有一定的限制性。调度数据网在这种形式下，一般来说，都会利用路由协议来达到根本的目的，不仅仅只是单纯地依靠路由器跳数，而是应当根据链路的实际情况以及相对应的质量或者是结合其他因素来进行设定。与此同时，在实际操作过程中，其自身所选择的路由协议期业务开销应当尽可能的减少，最大限度的降低网络带宽资源，同时，将更多的带宽资源留给传输的业务。另外，网络采用的路由协议应当能从根本上支持一些比较先进的地址技术，对其进行相对应的路由总结，从而来达到提高网络运行效率的根本目的。从上述的种种迹象和实际情况可以看出，在实际操作过程中，要与西南地区的实际情况进行有效结合，这样才能够保证电力调度数据网网络设计的有效性。西南电力调度数据网按照一个自治域来进行规划的话，其中包括核心层、骨干层以及各个节点之间包含的非常多的路由，利用这些能够从根本上形成良好的网状网络。这样一来，无论是内部网关协议利用OSPF协议，或者是接入节点多只有一条路由接入骨干网络的这种形式，路由相对来说都比较简单，因此在实际操作过程中，可以直接利用静态路由协议来实现。为了促使西南地区电力调度数据网网络设计的有效性充分发挥出来，在实际操作过程中，要根据实际情况科学合理的对其进行设置，这样才能保证电力调度数据的有效性和真实性。
3.网络安全与管理
3.1网络安全
考虑调度自动化系统的安全，应首先根据系统对安全性、可靠性、实时性、保密性等方面不同的特殊要求，按照国家有关部门的规定，从应用系统的各个层面出发，制定完善的防护策略。数据网除了传送EMS数据外，还要传送电能量数据、电力市场信息和调度生产信息。应根据各类应用的不同特点，采用不同的安全防护措施。
针对路由器及其它网络组件攻击数量的大大增加，为了保护网络不受意图破坏网络的人的攻击，必须采取积极的措施，找出并利用能够增强网络安全性的网络和路由器设计特性。
路由器安全性分为以下3个要素:路由器的物理安全性，操作系统安全性，配置增强。保护任何网络设备的第一步就是限制设备的物理接入。如果攻击者一能够访问到路由器的console口，防止这种攻击的难度就会非常大。路由操作系统固有的安全性在路由器安全性中也起着重要作用。如果操作系统本身不安全，则路由器可能会受到影响，为了防止这种非法利用，操作系统必须极为稳定、强韧。安全的操作系统还提供一些特性，来帮助用户保护网络不受攻击影响。主要考虑路由器安全性的第三个方面:路由器配置的增强。配置增强指利用路由器操作系统提供的土具来应用可靠的安全性策略的方法。只要有一套强韧的安全土具，实际上任何路由器配置都能够安全地运行。即便有了这些土具，也还是有可能因为错误配置一个本来完全安全的操作系统，导致路由器容易受到攻击[3]。
3.2网络管理
网络管理的目的是保证整个网络达到尽可能高的运行效率，对复杂的网络环境进行控制，保证网络传输的可靠性，传输数据的安全性，网络整体性能的稳定性。网络管理系统是十分重要的一个部分。此外，网络管理的另一个重要功能就是实现全网性能监测和参数设置。网络管理可通过带内和带外两种方式来实现，从成本和技术角度考虑，调度网宜采用带内管理方式。就华北电力来说，所有的网管主机均集中在华北电网骨干节点，采用带内管理方式。
4.结束语
综上所述，电力企业已经逐渐成为当前社会经济发展的重要推动力之一，为了其自身日后更好的发展，电力调度是其中非常重要的一部分。特别是在当前网络化科学技术不断大力发展的形势下，可以将两者进行有效结合，建立科学合理的数据网，保证电力调度数据的真实性和有效性。这样能够最大限度的保证电力调度整体运行操作的合理性和数据最大化的利用。
参考文献：
[1]谢晓琳.论新形势下电力调度的安全管理[J].通信电源技术.2011（06）
[2]廖长焰，陈钢.基于新形式的电力调度安全管理探析[J].电源技术应用.2012（10）
[3]王宁，李娴.浅析电力调度安全风险控制及措施[J].中国新技术新产品.2012（19）
论文作者:多吉绕旦
论文发表刊物:《电力设备》2017年第19期
论文发表时间:2017/10/12
