摘要：不降板同层排水系统是近几年来一种新兴起的排水系统设计方法，其在实际应用中也体现出了一定的应用优势，因此该类排水系统也受到了很多价值建筑工程项目设计人员的广泛认可和推广。接下来，笔者将围绕不降板同层排水系统这一主题，从系统概述、应用优势以及设计要点等方面对其展开详细的阐述，希望以下内容可以为从事建筑设计的相关工作人员提供一些有价值性的设计参考意见。
关键词：建筑工程；不降板同层排水；排水系统设计要点
引言：
随着时代的不断发展，人们对于住房要求和居住环境也有了越来越严苛的要求，而排水系统作为住宅中非常重要的系统之一，其对于人们的日常生活有着非常紧密的联系，若排水系统在实际应用中出现故障问题，不仅会严重降低该住宅中居民居住的舒适度，同时还会引发一些对居民健康有害的物质，因此设计人员影响针对不降板排水系统的设计要点制定最佳的排水系统设计方案，这也是笔者将要与大家进行重点分享和探究的核心内容。
一、不降板同层排水系统概述
在建筑工程项目中，工作人员常常可以通过利用排水汇集器设备以及其他可调式配件在不降板的前提下实现对同城建筑的排水系统设计，其中“不降板”主要是指不降低卫生间空间结构内的楼板，我们也将其简称为不降板排水系统。不降板系统的平面示意图如图1所示。
.png)

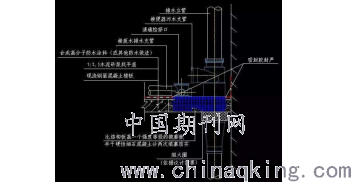

图1 不降板系统的平面示意图
二、系统应用优势
与传统的同层排水系统相比，该类排水系统的优势主要体现在以下几点：第一，可以有效地提高排水系统在应用过程中的安全性；第二，根据相关数据统计结果可以的出去，该类排水系统发生堵塞故障的概率较低；第三，该排水系统所对应的配件可以在一定范围内实现高度的自由调节；第四，在该排水系统的应用下，排水管道的安装方式相对简单，且施工效率也得到了显著地提高；第五，使用不降板式的排水系统还可以在一定程度上提高卫生间内的空间使用率；第六，该排水系统还可以有效地降低降板层内的积水，提高积水排放的安全性能；第七，建筑成本低，可以帮助施工企业节省大量的建筑材料[1]。
三、系统设计要点
（一）管道设计
设计人员在进行不降板排水系统中的排水管道时，可以结合建筑项目的功能特性和空间结构的布局来进行综合性的考虑，尽可能地将排水管道中的立管、支管以及通气管等排水管道埋设在卫生间空间的外墙处，这样不仅可以避免这些排水管道占据建筑空间中的面积，同时还可以有效地降低排水管道在实际应用过程中所产生的噪音对居民们自身所产生的影响。将排水管道以明装的方式设置在外墙表面还有一个优点，即管道发生泄漏等相关故障问题时有利于工作人员在第一时间内察觉并且驾驶的对此采取相应的处理措施[2]。为了可以提高外墙的美观性，设计人员还可以设计一些具有较高艺术鉴赏性的花槽对其进行装饰，减少外墙排水管道的突兀性，既美观又实用。
（二）污废水设计
设计人员还可以针对卫生间内的污水和废水进行合理地分流处理，将坐便器中的污水与污水排水管进行连接，将清洁器具、洗涤池以及滴漏中的废水与废水排水管进行连接，在这个过程中需要重点注意的是与洗衣机相连的排水管需要单独进行排水，避免在洗衣机排水是造成地漏泛水的情况发生。将卫生间内的污水和废水进行分流设计不仅可以显著提高室内不降板排水系统的排水效率，同时也可以为后续废水的回收和二次利用提供一定的便捷性。
（三）水封设计
从客观的角度上来看，水封效果的优劣对建筑物中居民们日常生活中的卫生性起着非常关键的作用效果。与传统的排水系统相比，不降板排水系统中如何确保排水口相对较低的清洁器具所对应的水封深度是一项技术难题，如浴缸等等。针对这种情况，设计人员应当重点注意以下设计要点问题：第一，设计人员可以将排水支管中的横向支管设置在外墙，并且为其预留出足够的下降空间；第二，在该横向支管上设置一个存水弯，通常以U型存水弯为主；第三，将存水弯作为共用水封的主要，并且确保其深度在50mm以上，在条件允许的情况下尽可能地对其进行加深[3]；第四，将卫生间内的鱼缸、洗涤池、滴漏等设备的排水管道直接与外墙出设置好的横向支管相连接。这种针对排水系统的水封设计在实际应用中有着较为良好的应用效果。
（四）地漏设计
随着人们物质水平的不断提高，且住宅逐渐向私有化方向发展后，人们有时会在住宅内的卫生间排水系统中排除安装地漏这一步骤，想要通过这种方式减小因地漏水封干枯而造成的细菌大肆传播等相关情况的发生，但是地漏在卫生间内所起到的作用也是我们所不能忽视的[4]。针对这种情况，为了可以权衡利弊，设计人员可以在不降板排水系统中适当地保留地漏这一设施，并且对其进行适当地优化和改善，设计人员可以将其设计为一种没有传统水封的收水口，使用型号为DN50的弯头插入地板中，一端与横向支管相连接，另一端则用于地面平行，从而达到卫生贱内地面排水的基本目的。
（五）卫生设备设计
卫生间内标准状态下的卫生设备有三种，其一为浴缸，其二为坐便器；第三为洗涤池，设计人员在开展不降板排水系统的设计作业时，可以尽可能地将这三件卫生设备靠近外墙进行设置，这样与这些卫生设备所连接的排水管道便可以穿透外墙，在该设计方案下，居民们在卫生间内基本上不会看到排水管道，有利于提高卫生间内的美观性，对于靠近内墙部分的卫生设备则只需要重点注意将与坐便器设备相连的排水管道设计为DN100的型号即可。
四、结束语
虽然就目前而言，国内的以下建筑企业仍然在饱受不降板式排水系统故障问题的困扰，但是设计人员可以从管道设计、污废水设计、水封设计、滴漏设计以及卫生设备设计等多个角度进行综合考虑，为建筑物设计出最佳的不降板排水系统，以求该排水系统能够在工程项目的实际应用中为居民们带来更加优质的排水效果，显著降低排水系统发生故障问题的概率，这也是每一位从事不降板同层排水系统项目设计的工作人员美好的希冀。
参考文献：
[1]李华北.基于住宅建筑中同层排水的探讨[J].建材与装饰，2018（27）：133-135.
[2]夏欣欣.不降板同层排水研究——由“厕所革命”所引起的思考[J].给水排水，2018，54（S2）：182-185.
[3]姜涌，关文民，朱宁等.集合住宅卫生间同层排水方式比较——既有住区建筑更新的工业化技术研究[J].西部人居环境学刊，2018，33（05）：128-133.
[4]徐琴.居住建筑同层排水应用中的关键技术研究与对策[J].给水排水，2014，50（01）：167-171.
论文作者:陶芸
论文发表刊物:《建筑细部》2018年第22期
论文发表时间:2019/5/24
