1.编制目的
为使霖源煤矿11304运输巷做到先抽后掘、有效有治理瓦斯，杜绝煤与瓦斯突出，确保11304运输巷掘进安全，制定本设计及安全技术措施.
2.编制依据
《霖源煤矿煤矿开采方案设计》及《安全专篇》、《霖源煤矿瓦斯抽放设计》、《霖源煤矿煤矿瓦斯地质图》、煤矿建设生产过程中收集的矿井瓦斯地质资料、《煤矿瓦斯抽采达标暂行规定》。
3.11304运输巷所在范围的地质情况
3.1.煤岩层情况：
巷道布置在15-1煤层中。煤层厚1.8-2.2米，平均2.0米，稳定。顶板为粉砂岩，属稳定坚硬顶板，底板为泥质粉砂岩。自燃倾向性Ⅲ类（不易自燃），具有爆炸性,密度为1.39t/m3。
3.2.瓦斯地质情况
11304运输巷埋深在110-160米之间，原始瓦斯压力为1.05Mpa，瓦斯含量为12.27m3/t.本煤层鉴定为突出煤层，掘进过程中需采取防突措施。
3.3.构造情况
巷道所在区域无断裂构造。
3.4.水文情况
工程所在区域无积水，无断层裂隙水。
3.5.煤层自燃倾向性为三类（不易自燃），具有爆炸性。
3.6.瓦斯来源：本煤层瓦斯涌出。
工作面简介
11304运输巷在1090机轨石门15-1煤层见煤点开口按0度方位（煤层走向）掘进，前35米已掘进完，本次掘进从第35米开始，即是从15-2与15-1小石门15-1开口点开始。巷道预掘338米。巷道净断面6.0m2,上净宽2.50米，净高2.0米，下净宽3.5米，梯形断面。11号矿工钢梯形棚支护，竹笆、小板背帮顶底
掘进工艺
该掘进工作面采用钻爆掘进。
6.11304运输巷瓦斯抽放施工设计
根据矿井现有井巷工程情况，利用现有的11504运输巷作底板抽放巷，在其间共布置68个钻场，间距5米，每个钻场布置8个钻孔。采取底板穿层钻孔预抽煤巷条带煤层瓦斯的区域防突措施对11304运输巷所在条带进行预抽。
6.1抽放钻场、钻孔布置及钻孔参数
6.1.1.钻场设计参数表

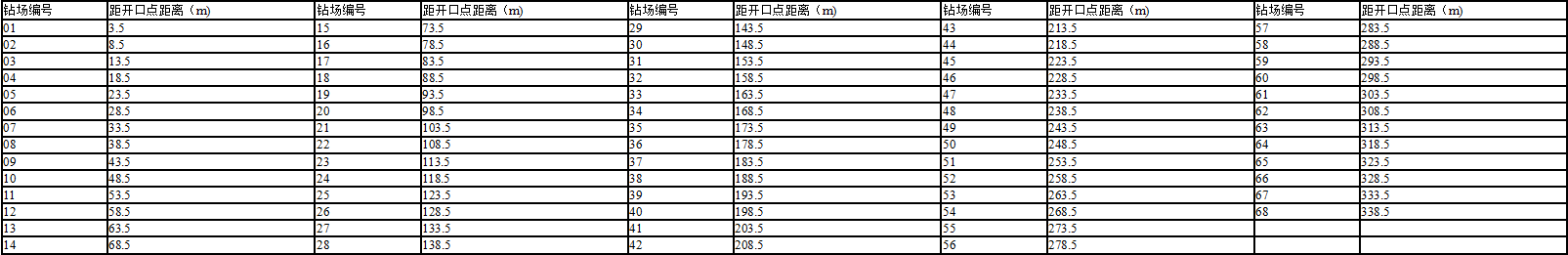

钻场布置：采用巷帮钻场布置，沿巷道掘进方向每5米布置一个钻场，共计68个钻场，参数如下表
11304运输巷抽放钻场位置设计参数表.png)
6.1.2.11304运输巷抽放钻孔位置设计图及参数表
每个钻场沿煤层倾向在竖直平面呈扇形布8个钻孔，钻孔终孔在15-1煤层顶板，间排距5米，根据以往经验抽放半径取2.5米。控制11304预掘运输巷上帮20米，下帮10米。在11304所在位形成预抽条带。

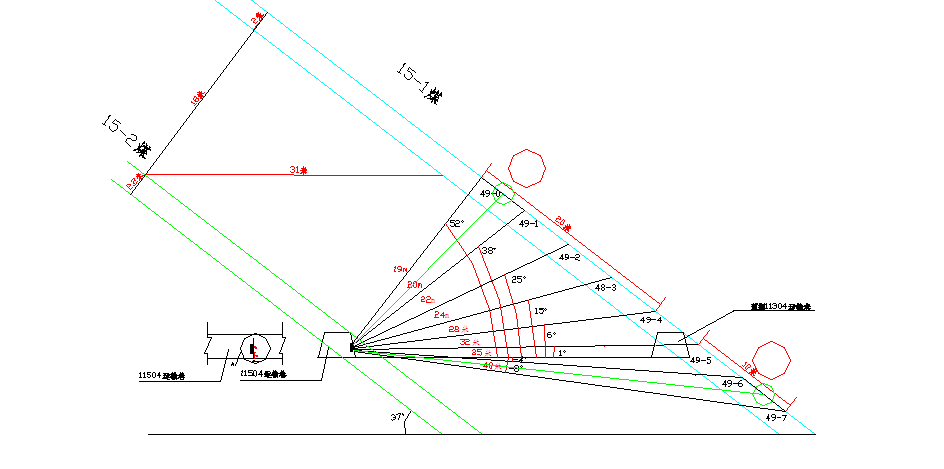

11304运输巷穿层预抽煤巷条带煤层瓦斯钻场钻孔位置设计图如下图2-1（下图为1号钻场，其余钻场只有钻场编改变，不附图）.png)
11304运输巷穿层预抽煤巷条带煤层瓦斯钻孔位置设计参数表如下表。（下表为1号钻场参数，其余钻场只有钻场编改变，钻孔参数不变）
钻孔位置设计参数表.png)
6.2.抽放钻场、钻孔工程量
本工作面采用巷帮钻场布置，钻场没有井巷工程，节约抽采成本，每个钻场布置8个钻孔，钻孔长度为220米，全巷道布置68个钻场，钻孔总长度为14960米。
6.3.封孔方式、材料及工艺
预抽钻孔采用马丽散进行封孔。封孔方法：封孔前用水或压风将孔内残存的煤、岩屑清洗干净，然后放入套管（孔内抽放管）。套管直径25mm，封孔长度8m以上，往钻孔内注入马丽散，直至孔口被马丽散膨胀后封堵。
6.4.抽放时间及预期效果
根据矿井现有井巷工程情况，结合以前抽放经验，11304运输巷穿层钻孔预抽煤巷条带煤层瓦斯抽有效抽放时间设计为60天左右，但不同煤层时间有变化，具体抽放时间确定方法为：A.钻场所有钻孔内瓦浓度低于10%；B.钻场所有钻孔没有喷孔现象；C.施工效果检验孔时没有顶钻、卡钻、夹钻、喷孔现象；D.直接测定残余瓦斯压力小于0.74MPa或瓦斯含量小于8m3/t;E.施工验证孔时没有顶钻、卡钻、夹钻、喷孔现象 ；F.施工超前孔时没有顶钻、卡钻、夹钻、喷孔现象；G.瓦斯抽放率大于30%。满足A.B.C.D.E.F.G七项要求，抽放有效达到预期效果，停抽开始采掘，从联抽至停抽这段时间为有效抽放时间。
论文作者:马维界
论文发表刊物:《基层建设》2016年15期
论文发表时间:2016/11/8
