并列运行变压器负荷分配的快速计算及意义论文_惠宗亮

（国网河南方城县供电公司 473200）

摘要：实践中，由于前后期设计的变压器容量不相同，会造成主变负荷分配不均衡，这对主变的运行监视带来问题。很据公式的推导，利用EXCL表格植入函数，就可以得到想要的数值。

关键词：并列运行；负荷分配；函数计算

一、具体问题描述

运维一室所辖站35kV古庄店变电站始建于2010年，一期主变容量设计为10MVA，2013年由于该镇工业负荷激增，加之极端高温天气持续，抗旱浇地用电负荷的叠加，致使该站主变过负荷达到30%，因此被迫采取进行压负荷限电。为了解决这一矛盾，我公司决定临时采取硬母线直接连接的方式并接一台3.15 MVA变压器一台，以解燃眉之急。由于增容变无相应的表计监视，致使值班人员无法确切掌握其负荷情况，这给该主变的运行安全带来威胁。

二、解决问题的思路和方法

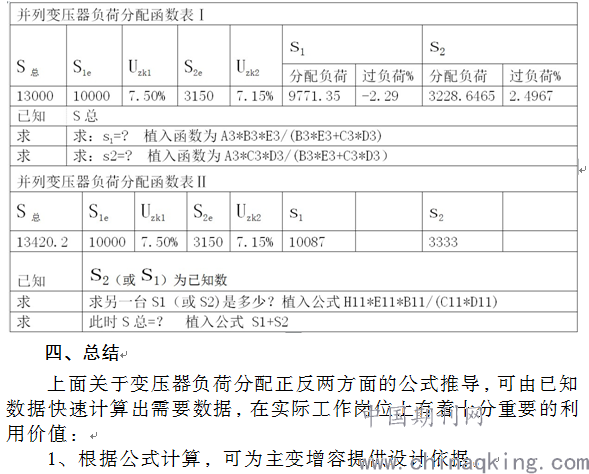

为了让值班人员能确切地监视两台主变的负荷分配情况，以便采取相应的措施，确保在安全的前提下，最大程度的发挥两主变的供电能力，通过理论推导的方式得出负荷分配的公式，最终制作EXCEL导入相应参数，输入已知数据后生成想要的数据，从而给值班人员快速提供准确的数据，达到了准确掌握和监视设备运行的目的。

三、变压器并列运行时负荷分配与计算

在实际中，由于受经济条件及用电负荷的增加，前后期设计的变压器容量往往不相同，这样就会给正常工作中如何分配（或监视）两台变压器的负荷分配带来了难题。

以实际生活为例：如我们35KV古庄店变电站，一期古#1主变：其容量为S1e为10MVA，Uzk1为7.5%；由于负荷的增长，高低压临时用导线直接并列一台增容变：S2e 为3.15MVA， Uzk2为7.15%。虽然临时解决了主变过负荷的燃眉之急，但临时简易设计，造成值班人员无法对增容变所带进行有效的监视，这样就给设备的安全运行带来一定的风险隐患。

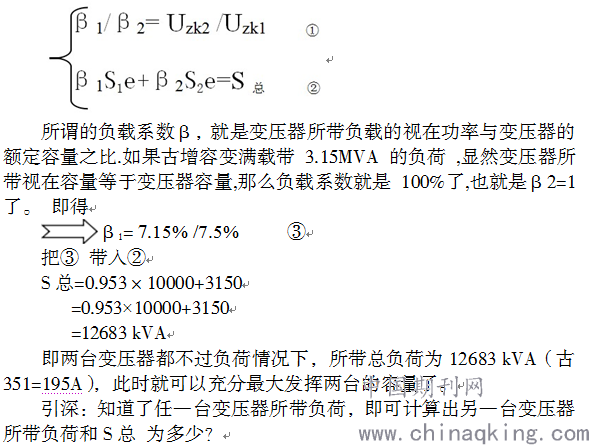

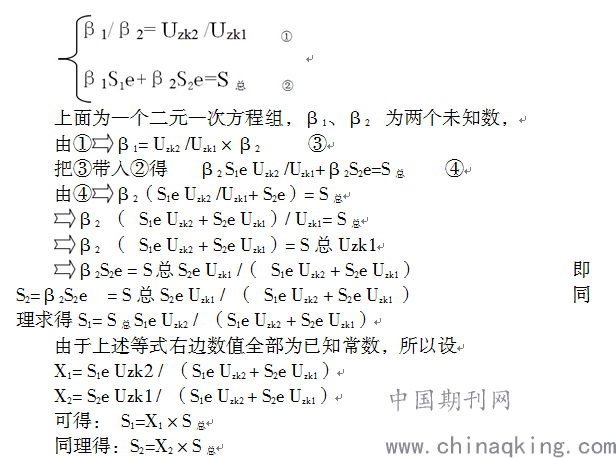

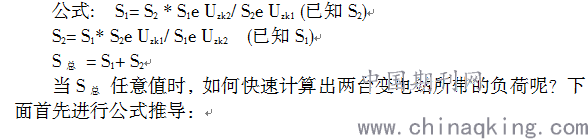

对于这样的情况，若保证两台变压器都不过负荷，那么总负荷应掌握的具体值S总是多少？
