摘要：随着社会的进步，泳池热泵在泳池设计中成为一项设备，本文以佛山某四星级酒店的泳池设备选择为例，通过对系统初投资、运行费用及操作简易性进行分析比较，为泳池机电系统的空调设备选择提供参考。
关键词：空调系统；泳池热泵；节能；经济性分析
一 前言
本报告对佛山某五星级酒店项目的泳池空调方案做出分析，从而为决策本项目是否采用泳池热泵时提供参考依据。
二 报告分析
报告思路
泳池空调的基本原理是：高温高湿的泳池室内回风与新风混合后，经空调设备冷盘管处理至低于露点温度来降温除湿；然后经热盘管再热，最后送至室内。与此同时，利用回风回收的热量或锅炉提供的热量，对泳池水进行加热，保持池水温度恒定。因此，泳池空调可以达到“除湿、空调、再热、池水加热”的目的。
因此，选定以下两种配置方案进行比选：
方案一：泳池热泵+锅炉辅热；
方案二：AHU风柜+锅炉加热。
本报告即从初投资、运行费用、维护管理等方面对两种方案进行分析比较，供综合各方面因素考虑泳池空调的方案。
报告目的
分析采用泳池热泵系统在本项目中的可行性，并提出符合经济效益的建议。
三 项目条件
佛山某四星级酒店位于广东省佛山市，室内游泳池面积为453m2，其中池面面积180 m2，池岸面积273 m2。室内泳池设计干球温度28℃，相对湿度65%，池水温度27℃。
项目气象数据
室外计算参数如下（参照广州市）：
夏季：
空调室外计算干球温度：34.2℃
通风室外计算干球温度：31.8℃
空调室外计算湿球温度：27.8℃
室外平均风速：1.7 m/s
最多风向：C SSE
大气压力：1004.0hPa
冬季：
空调室外计算干球温度：5.2℃
通风室外计算干球温度：13.6℃
空调室外计算相对湿度：72%
室外平均风速：1.7 m/s
最多风向：C NNE
大气压力：1019.0hPa

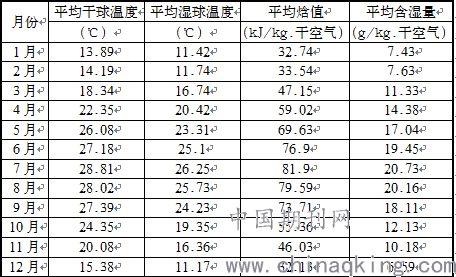

佛山市室外空气月平均参数如下表：
项目电价气价情况
佛山市商业用电每度1.0178元，佛山市顺德区燃气单价5.2元/Nm3。
制热费用单价见下表：
四 泳池室内冷热负荷、除湿量及补热量
泳池月平均室内冷热负荷

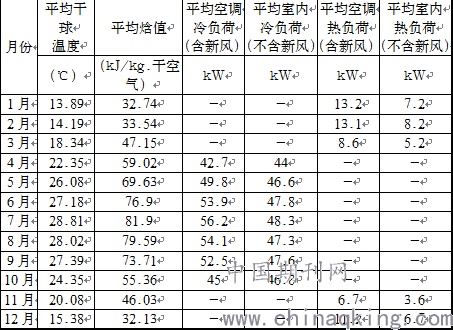

根据建筑师提供的建筑图纸，采用由 《美国采暖冷冻空调工程师学会手册》 推荐的美国某公司E20-Ⅱ空调负荷计算软件，对泳池的室内负荷（包括维护结构、人员、灯光设备等）进行了详细的负荷计算。泳池的空调冷负荷（含新风）峰值约为58.0kW，室内冷负荷（不含新风）峰值约为48.8kW；空调热负荷（含新风）峰值约为21.2kW，室内热负荷（不含新风）峰值约为13.0kW。日平均室内空调负荷见下表：

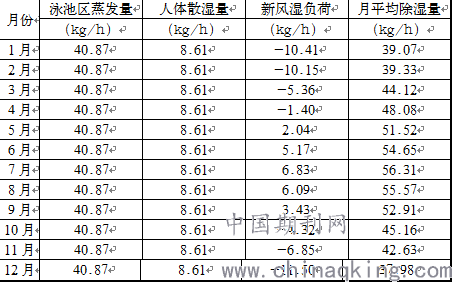

泳池月平均除湿量
经计算，泳池峰值除湿量为57 kg/h，平均除湿量见下表：

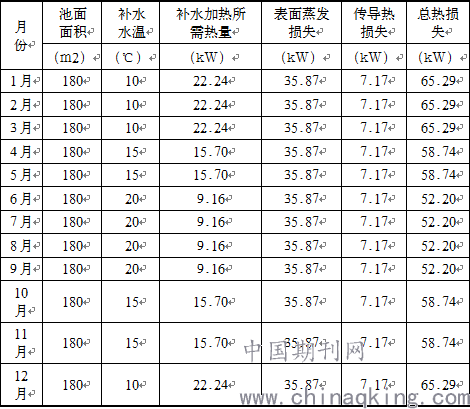

池水月平均加热量
备注：佛山地区地表水水温12-3 月以10℃考虑，4、5、10 及11 月以15℃考虑，其余月份以20℃考虑。
五 初投资及运行费用分析比较
无论是否采用泳池热泵机组，考虑全年泳池水加热的保障性，两个方案均需锅炉加热，锅炉系统投资相同。因此在初投资中，需比较泳池热泵机组、AHU机组及两种机组不同配套设施的价格。
设备选型

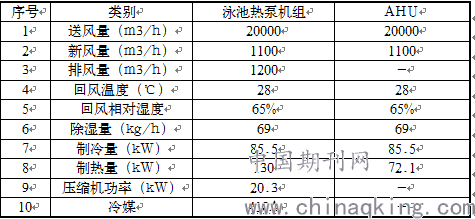

根据之前的计算，选定泳池热泵机组及AHU参数如下：
注：与AHU配套的排风机的参数为：风量：1200m3/h，全压：200Pa.
初投资费用比较

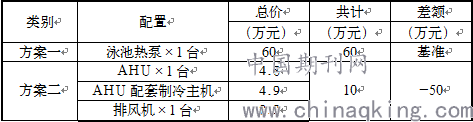

泳池热泵机组、AHU机组及配套设施的价格如下：
运行费用比较
因方案一与方案二的送风量、排风量以及风管布置相同，故送风机及排风机功率相同，运行费用仅需比较水系统的消耗功率。

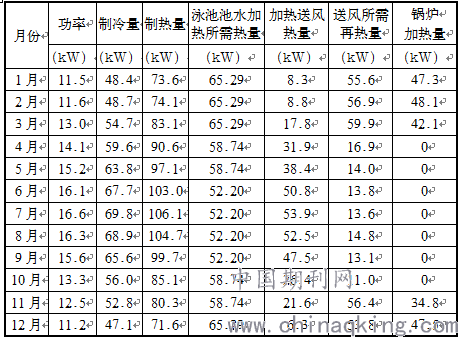

方案一采用泳池热泵全年运行工况：

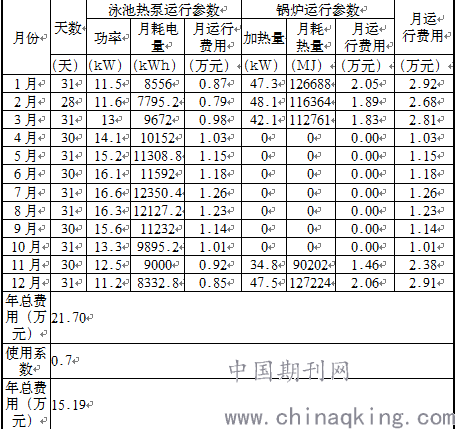

方案一采用泳池热泵全年运行费用：

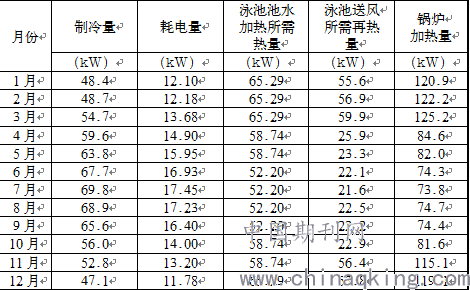

方案二采用AHU全年运行工况：
方案二采用AHU全年运行费用：
.png)
费用汇总
维护管理对比
方案一，设备采用三集一体泳池热泵，通过全自动控制，能精确控制室内相对温湿度及池水温度，操作简单。
方案二，由于AHU空调与锅炉加热池水相对独立，两套系统的运行工况始终处于动态变化状况，需要设置DDC控制两者的平衡。
六 方案结论
采用泳池热泵空调系统比AHU系统初投资增加50万，运行费用比AHU空调系统年节约运行成本约28.12万元，投资回收期约1.8年，投资回报期短，效果良好。采用泳池热泵空调系统，维护比较简单，而AHU系统管理复杂。
因此，本项目建议采用泳池热泵空调系统，具有良好的节能效果和突出的经济效应及收益。
参考文献：
【1】陆耀庆.实用供暖空调设计手册（第二版）【M】北京：中国建筑工业出版社，2008
【2】T/CBDA6-2016，室内泳池热泵系统技术规程【S】
【3】GB50736-2012，民用建筑供暖通风与空气调节设计规范【S】
【4】马最良，姚杨.民用建筑空调设计【M】北京：化学工业出版社，2002
