沈阳市南北快速干道总体方案设计研究论文_张景琳

辽宁省交通规划设计院有限责任公司 辽宁沈阳 110000

摘要:城市快速路的建设是城市经济发展的表现,是满足人们日益加快的生活节奏的快速通道。快速路的建设对完善城市道路路网具有重要意义。城市快速路的设计包括了多个复杂的系统性工程,如何做好总体方案设计,处理好项目的出入口,保证车辆的通行安全是总体设计追求的目标。笔者以沈阳市南北快速干道为例,论证了城市快速路设计的方法供类似工程参考。

关键词:城市快速路;总体设计;出入口设计;安全

引言

沈阳市为辽宁省省会,是国家先进装备制造业基地与科技创新产业基地;国家重要的国际交流中心和文化产业基地;国家综合交通和信息枢纽;东北地区经济中心和金融中心;东北地区旅游集散地和目的地;沈阳经济区的核心城市,更是国家历史文化名城。城市立足于城乡全域统筹发展,采取“中心—轴带”发展模式,构建“一城、六轴”的城镇空间结构和“中心城市、新城、重点镇、一般镇”的四级规模等级结构。

南北快速干道工程南起沈河区五爱街科普公园正门,北至大东区望花立交南侧,地面道路全长10.5公里。由南向北沿五爱街、风雨坛街、西顺城街、广宜街、小北关街和望花南街走行。项目地理位置见图1。

图1项目地理位置图

1功能定位和服务对象

本工程是沈阳市规划的高速、快速路系统“四环、十四射、三横”中的重要组成部分。重点解决南北方向交通流中长距离快速通行需求,缓解青年大街、南京街的交通压力。

2技术标准及工程规模

项目技术标准综合考虑路网条件、交通功能、景观与环境保护、重要节点的处理和工程可实施性等条件,采用高效的设计方案,以充分发挥工程最大的社会、环境、经济效益,采用合适的建设规模,以满足近、中、远期的交通需求,并完善地面道路与高架桥间地面连接段、高架桥与隧道连接段的交通组织,避免相关位置产生交通瓶颈。拟定技术标准如下:

(1)道路等级和红线宽度道路等级:城市快速路;

(2)设计红线宽度:40m(标准段);

(3)设计速度:主路为60km/h,辅路为50km/h;

(4)路面设计荷载:标准轴载BZZ-100;

(5)桥梁设计荷载:汽车荷载:城-A级;

(6)净空要求:机动车道≥4.5m,桥铁路净空≥6.8m(电气化铁路)非机动车和人行道≥2.5m;

(7)隧道结构设计使用年限:100年;

(8)隧道抗震设防烈度:7度;

(9)隧道结构防水等级:二级。

项目工程规模南北快速干道工程采用高架桥与隧道相结合方案,全线分为南、中、北三段,南段和中段为隧道,北段为高架桥。隧道双向4车道,高架桥双向4车道和双向6车道。具体工程规模见表1.

表1工程规模一览表

3总体方案设计

本项目沿沈河区最重要的南北通道穿越,沿线分布中街商圈、五爱商圈、盛京皇城历史文化街区、南塔商圈、三好街商圈及沈阳北站等,路线向南经五爱隧道可通浑南地区、向北可连沈北地区,串联了沈阳市主要的经济、文化组团,服务于沿线到发交通,可以有效的促进区域的经济发展,并且分流青年大街的交通压力。总体方案情况将分别从以下几个方面详细论述。总体方案平面图见图2。

图2总体方案平面布置图

3.1快速路形式的选择

快速路主线的敷设形式主要有高架、地面、地下(路堑)、地下(暗埋),辅道为维持沿线进出交通、与横向道路的转向交通,敷设形式一般为地面。

主线高架的敷设形式,一般布置在横向道路沟通需求较强、已有地面道路和红线的宽度较窄的路段。主线地面的敷设形式,一般布置在红线控制较好、新建建筑基本在原绿化控制外、红线内的建筑多为低矮民居的区域,以减少工程量。对于以地面形式为主的路段,在交通流量较大的简易立交节点,主线可采用高架/地道型式。主线地下的敷设形式,一般布置在对环境要求较高、横向穿越需求大的路段,或穿越江河、铁路等重要节点。快速路敷设形式对比分析见表2.

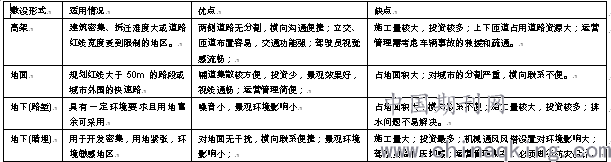

表2快速路敷设形式适用情况分析表

故项目南段和中段采用隧道方案北段为高架桥方案。

3.2横断面布置

项目横断面根据规划、交通量预测及规划发展方向,综合考虑既有道路横断面型式,本着以人为本的设计原则确实道路路幅组成,布置横断面为:

地面辅道标准段:40.0m=4.0m人非混行道+13.75m机动车道+4.5m中分带+13.75m机动车道+4.0m人非混行道

随道主线标准段:17.6m=8m机动车道+1.6m结构中板+8m机动车道

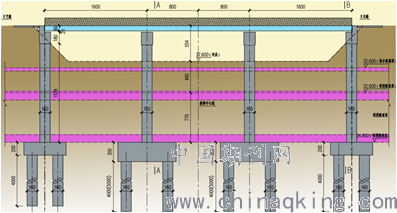

图3标准横断面图

3.4出入口布置

出入口设置是快速路设计的重中之重,是快速路系统之间交通转换、快速路系统与地面慢行系统交通转换的纽带。出入口间距设置的过小,容易对主线造成较频繁的交织影响,不利于主线通行;出入口间距设置的过大,主线与地面慢行系统的联系较差,对交通吸引和服务性不好,故需要从路网和需求的角度去分析问题。项目分别在二环路、热闹路、团结路、北一环路、北二环路设置了10对地面出入口,满足使用需求。

4.重要节点方案

项目南北方向穿城而过,途径五爱桥,上跨地铁1号线等重要节点。重要节点的方案设计是项目顺利实施的关键,也控制着工程的总体工期和造价。本文重点论述五爱桥节点。

五爱桥现状全长38m(跨径布置为11m+16m+11m),宽33m,为三跨钢筋混凝土连续板结构,桩基础,桩径为1.2m。桥台桩长12m,桥墩桩长17m。现状河床标高约为39.3m,远期规划河床标高约为37.6m。

设计方案:为躲避五爱桥老桥基础,五爱桥新桥跨径由原来11+16+11m调整为16+16+16m。隧道与五爱桥同期修建,隧道分幅下穿五爱桥,隧道与五爱桥结构独立。新建五爱桥宽度为40m,跨径为3x16m,空心板高度为80cm。下部结构为桩柱盖梁式结构,盖梁为两跨双悬臂形式,跨径为14.85m。新建五爱桥下部结构为桩柱式墩台接盖梁结构;上部结构为预应力混凝土空心板结构,跨径布置为3x16m。桩长为40或50m,承台厚度为2m或3m。隧道与综合管廊合建,隧道底板底标高与五爱桥承台顶标高相同。

图4出入口布置示意图

图5五爱桥现状照片

图6方案纵断面布置图

5.结语

城市快速路是一项复杂的系统性工程,涉及的建设部门和专业相对较多,方案的总体设计至关重要。总体设计方案决定了项目的总体投资规模和项目建设能否顺利开展,是体现设计者的综合能力的表现。城市快速路设计应从项目功能定位、技术标准为前提,通过多方案的比选论证,完善出入口和重要节点的设计方案,力争做到减少征地拆迁、节约工程投资。本文介绍了城市快速路总体设计的方法和主要流程,可供其他类似工程参考。
