摘要:在信息时代背景下,电力线载波通信技术得以快速发展和普及应用。智能网络是信息时代下的必然产物,以网络和通信技术为重要载体,实现智能化的调控,为人们社会生活和工作提供便利。本文研究中,主要以智能化的家庭网络设计为例,可以改善居民生活环境和优化生活方式,对推动人类社会发展进程发挥着重要作用。本文主要阐述电力线载波通信技术的定义与网络通信协议,并提出智能网络设计的具体思路。
关键词:电力线载波通信技术;智能网络设计;网关设计
前言:在人类社会生活中,电力线无处不在,应用范围十分广泛。在智能网络中,利用通信协议,将网络内部的多种资源实现共享,以达到通信的目的。在此过程中,将各子系统有机联系在一起,并利用网关实现内外部信息的交换。通过电力线载波通信技术,智能网络设计更具智能化。由于电力线信道本身具有诸多不良因素,如抗干扰能力弱等,可能降低通信环境。对此,应合理选择通信介质,以开展更为合理的智能网络设计。
一、电力线载波通信技术概述
我国电力线主要有五种,分别为输电线、高压配电线、中压配电线、低压配电线、室内用户线。电力线载波通信的简称为PLC,在我国发展时间相对较长,能够满足人们社会生活的实际需求。该技术在我国应用初期,主要以窄带模拟载波为主,通过SSB制式、DSB AM制式等而实现,后来数字式的应用范围逐渐扩大。电力线载波通信是我国电力系统中比较特殊的通信,电力线是其实现运行的主体,变电站是终端设备,在自动化调控的作用下,实现电网通信。伴随我国科学技术水平的不断提升,电力线不仅用于传输电能,而且成为通信信道。然而,电力线传输过程中,可能面临着网络特性复杂的问题,致使通信环境恶劣,对电力线载波通信技术产生不良影响。因此,有关人员应针对电力线载波通信技术而加强研究,以攻克技术难度大的问题,促进智能网络设计的发展进程[1]。
二、电力线网络通信协议
电力线作为通信信道使用过程中,可能存在诸多不利因素,降低通信质量。所以,在智能网络设计中,应注重制定统一的网络通信协议,有利于将产品兼容,推进智能网络的发展进程。以家庭智能网络为例,可选择CE Bus开放性协议为电力线网络通信协议。然而,该协议在应用实践中,存在不足问题,因而需要设计人员采取有效的改进措施,以增强该协议的数据兼容性,推动智能网络设计的发展进程。

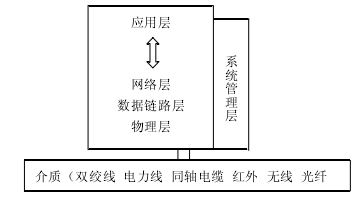

CE Bus协议的结构模型如图1所示。该协议主要由五个层次构成,分别为应用层、网络层、数据链路层、物理层、管理层,且系统管理层属于后增设的。应用层是该协议的最高层次,能够提供网络用户接口;网络层能够为应用层提供无连接的确认服务;数据链路层具有诸多功能,是该协议重要组成部分;物理层能够将该协议中的节点、传输介质相连接,为信号传输创造有利条件;系统管理层可对整个协议中各工作对象的工作情况加以了解。
图 1 CE Bus协议的结构模型图

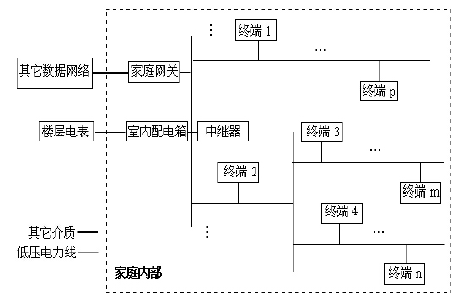

在家庭智能网络设计中,设计人员应建构更为完善的电力线家庭网络结构,如图2所示。该结构设计中,主要以分布式结构为主,通过在室内安装中继器,能够对各节点加强通信控制,如若某一节点有问题,则去除即可,对整个网络无影响[2]。
图 2 电力线家庭网络结构图
在电力线通信协议设计中,应避免复杂设计,遵循分层设计思想而开展智能网络设计,使各层次分别代表一网络对象,在服务接口的连接下,将各层次有机联系,实现智能网络的整体性。目前,世界范围内使用较多的电力线网络通信协议主要有两种,即:OSI和TCP/IP两种。分别如图3和4所示。
图 3 OSI协议模型层次示意图
图 4 TCP/IP协议模型层次示意图
三、智能网络设计
(一)通信模块设计
就电力线载波通信模块的总设计而言,主要由介质、载波通信设备构成。在模块运行过程中,先利用系统将采集的原始信号加以调制,转化成载波信号,通过将其功率放大,实现电力线的传输。接收端主要负责单元处理工作,能够满足智能网络设计的通信需求。
首先,通信模块的硬件设计中,主要包括以下方面:一是采用SC1128扩频通信芯片,以发挥调节电路的作用;二是电源电路设计中,先将变压器降压,以发挥隔离性作用,通过稳定直流电压信号,使电阻和发光二极管协同成为电源指示灯,并在系统正常运行中,点亮指示灯;三是电力线耦合电路设计中,采取高频电容耦合方式,最大限度规避电力线通信信道的不良影响;四是带通滤波电路设计中,选择多项式低通滤波器,在网络变换条件下,形成带通式滤波器;五是前置放大电路设计;六是功率放大电路设计;七是MCU接口相关电路设计[3]。
其次,通信模块软件设计中,选择PIC16C63单片机,通过对其编程,将SC1128进行初始化设置,对终端设备控制有利。
(二)网关设计
对于家庭的智能网络设计而言,网关设计是尤为重要的环节,既是家庭智能网络的核心,又能将家庭内部的通信设备相连接,发挥着中枢系统的作用。在网关设计中,必须确保网关具有良好的适应能力,为实现人机操作创造有利条件,并实现通信设备和互联网的无缝衔接。对此,在网关设计中,设计人员应加强软硬件设计。首先,在软件设计中,主要分为数据帧解析、事物控制、总控、网络传输等模块,通过充分发挥网关的功能,实现协议转换,为智能网络和互联网之间构建沟通的桥梁,实现通信传输。其次,在硬件设计中,以嵌入式微处理器为核心,将智能终端设备通过对互联网或整个网络的访问而实现远程监控。另外,利用辅助控制器加以控制,使电力线早搏通信技术下的智能网络更具优越性[4]。
结论:智能网络对实时性、可靠稳定性有着较高的要求,但在以电力线载波通信技术为基础的智能网络设计中,由于该技术具有诸多不利因素,可能降低通信环境质量,对网络数据信息等内容的传输产生不良影响。所以,在实际智能网络设计活动中,设计人员应根据电力线本身具有的缺点而分析其中存在的不足,并采取合理措施来规避不利因素的影响,确定可行的电力线网络通信协议,以实现智能网络设计最优化的目标。
参考文献:
[1]葛炎风,林苏斌,缪希仁.基于电力线载波通信技术的智能家居控制系统设计[J].现代建筑电气,2011,03:15-18+22.
[2]周光锋,庄春生,刘春梅.基于电力线载波通信技术的智能家居系统设计[J].河南科学,2013,09:1409-1412.
[3]李水明.基于电力线载波技术的嵌入式视频监控系统研究[D].广西科技大学,2013.
[4]赖欣,胡泽,汪春浦.基于电力线载波技术的智能钻柱通信系统设计[J].微计算机信息,2012,09:173-174+182.
