摘要：我们设计了一种实用新型刮痧康复治疗器，包括壳体、刮痧片和刮痧拔火罐，该刮痧康复治疗器，将普通的刮痧片刮痧方法和刮痧拔火罐结合在一起进行使用，既能够对人体脸部进行刮痧，又可以对人体的背部进行大面积刮痧，非常利于医护人员使用，并且在装置中设置了加热器和导热片，其加热器会为导热片进行加热，让病人使用刮痧片进行刮痧时，其刮痧片会具有一定的温度，从而使用温热的刮痧片进行刮痧，既可以提高刮痧的效率，也可以让病人的舒适感也得到提升。
关键词：刮痧；拔罐；方便安全；实用性
一、现实生活中刮痧与拔罐装置的不足
市场上现有的刮痧装置，其刮痧速度较慢，力度控制不恰当，并且被刮痧的病人也会感到不够舒服，对皮肤刮痧的地方较少，有些地方不适合刮痧器进行刮痧，则需要别种刮痧装置进行刮痧，不利于病人使用，满足不了病人的需求；拔罐装置在使用时大大小小的罐体十几个甚至几十个，对于收纳整理很不方便；尤其在冬季，被治疗者在接受刮痧与拔罐的时候往往会感觉到器材过凉，难以接受等问题都需要我们研制出一种满足人们需要的刮痧与拔罐的器材。
二、改良后刮痧康复治疗器的结构
本实用新型的目的在于提供一种刮痧康复治疗器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种刮痧康复治疗器，包括7-壳体、19-刮痧片和11-刮痧拔火罐，其特征在于：所述19-刮痧片和11-刮痧拔火罐均设置在7-壳体的一侧，所述7-壳体的侧面设有6-开关盒和2-电源线，且所述6-开关盒嵌入设置在7-壳体内，所述6-开关盒的表面设有13-调温钮和12-开关，且所述12-开关与所述6-开关盒电性连接，所述7-壳体的一侧设有17-连接导管和9-伸缩杆，且所述17-连接导管和9-伸缩杆均嵌入设置在7-壳体中，所述17-连接导管的一端设有18-导热片和19-刮痧片，且所述19-刮痧片嵌套设置在18-导热片上，所述9-伸缩杆的一端设有10-安装圆盘，且所述10-安装圆盘嵌套设置在9-伸缩杆上，所述10-安装圆盘的侧面设有若干个11-刮痧拔火罐，且所述11-刮痧拔火罐均嵌入设置在10-安装圆盘上，所述7-壳体的内部设有16-电液推杆和15-隔离板，且所述15-隔离板嵌入设置在7-壳体中，所述16-电液推杆与所述12-开关电性连接，所述9-伸缩杆的另一端与16-电液推杆相连接，所述15-隔离板的顶部设有14加热器，且所述12-开关、13-调温钮、14-加热器和2-电源线构成串联回路。刮痧康复治疗器的设计图如下所示。
电路图

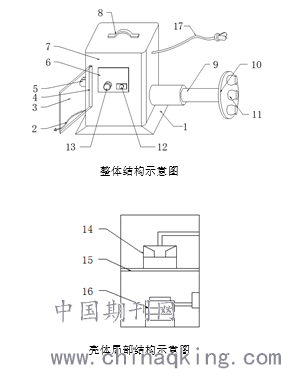

注：1-防滑底座；2-电源线；3-透明保护罩；4-转动杆；5-放置夹头；6-开关盒；7-壳体；8-握柄把；9-伸缩杆；10-安装圆盘；11-刮痧拔火罐；12-开关；13-调温钮；14-加热器；15-隔离板；16-电液推杆；17-连接导管；18-导热片；19-刮痧片。
三、改良后的刮痧康复治疗器的使用
通过1-防滑底座固定住装置，让装置不会随意移动，然后将2-电源线插入电源，再将3-透明保护罩打开，打开12-开关，使14-加热器进行工作，并加热至合适的温度，热量通过连接导管将18-导热片的温度升高，防止病人烫伤，随后医护人员便可以握住19-刮痧片，接着对病人需要刮痧的地方进行刮痧，通过13-调温钮可调节14-加热器的温度，并且病人也可以坐在椅子上，然后背靠着10-安装圆盘上的11-刮痧拔火罐，由于16-电液推杆与12-开关电性连接，9-伸缩杆的另一端与16-电液推杆相连接，当12-开关启动的同时，16-电液推杆也会启动，并带动9-伸缩杆会向外伸出，从而带动11-刮痧拔火罐盖在人体背面，为病人进行拔火罐刮痧，使用完装置时，可以通过12-开关将14-加热器和16-电液推杆关上，然后将2-电源线拔下放在5-放置夹头上。
四、刮痧康复治疗器的发展
（一）在我国，居家型医疗器械市场正处于发展状态，具有进入壁垒低、投资回报率较高、发展速度快、风险相对不大的特点，越来越多的资本被居家型医疗器械所吸引。我国于2009年4月开始进行新医改，新医改的核心内容为“基础、基层、基本”。新医改后医疗器械的市场逐渐扩大，政府对基层的医疗投入也在逐渐增加，这为医疗器械进入家庭奠定了良好的基础，换言之，刮痧康复治疗器具有很好的发展前景。
（二）随着社会的进步，经济的发展，人们对健康的意识逐步增强，“未病先防、防治结合”等理念已深入人心。在家庭、社区中，医疗保健器械随处可见，此款刮痧康复治疗器利用传统中医方法结合实用新型技术完美达到治疗保健的作用，而且此装置使用操作简单，安全可靠，使用效果好等特点，这些正是人们所关注的主要问题。刮痧康复治疗器的研制可以满足大多数人的要求。
指导老师：徐莉、王秀丽
参考文献
[1]李佃规 中医当前的形式和对未来的思考[A] 医学研究与教育 2011.28（5）：1-13
[2]王淑娟 贾志丹 程桂茹 中国居家保健型医疗器械的发展[J].现代仪器 2011.5（17）：34-36
论文作者:王金凤 郭路萍 刘姿恋 李秀玲 王莉琪
论文发表刊物:《知识-力量》2019年6月上
论文发表时间:2019/3/5
