摘要：变电站二次保护系统是电力系统的一种复杂而特殊的系统，是整个电网系统的重要组成部分。：近年来，随着社会经济的快速发展和城市化建设进程的不断加快，220KV变电站继电设施建设与保护改造工作取得了很大的成绩。然ll0kV变电站继电保护改造调试具有着危险性比较高、技术操作难度比较大以及工期比较短等特点，所以技术人员在安装调试的过程当中需要多加注意。对220KV变电站继电保护改造调试人员的基本要求进行分析，并在此基础上就220KV变电站继电保护改造调试的注意事项谈一下自己的观点与认识，以供参考。
关键字：220KV；变电站；继电保护；改造调试
一、前言
220KV变电站是我国电力系统的重要组成部分，为了保证变电站能够正常的运行，需要对继电保护出现的问题进行检测，并针对诊断出的故障进行改造，以此保证220KV变电站以及整个电力系统能够正常、稳定的运行。220KV变电站继电保护改造调试工程的内容主要涉及到装置类型变换、换线保护、换主变保护等，由于继电保护改造调试工作的工期比较短、技术难度相对较大、危险系数相对较高，因此对220KV变电站继电保护改造调试工程操作人员提出了更高的要求。
二、220KV变电站继电保护改造调试的基本要求
由于220KV变电站继电保护改造调试工作对于操作人员的素质要求相对较高，在进行继电保护改造调试时应该遵循以下基本要求：其一，持证上岗，继电保护改造调试工作对于操作人员专业技能水平的要求相对较高，并且操作过程存在一定的危险性，工作人员只有经过鉴定部门的培训，并且获得相应资格证书之后才能够参与到继电保护改造调试工作中；其二，编制施工方案，内容包括：编制目的、适用范围、执行指标标准、人员组织、工作器具、作业条件以及施工方案；其三，调试大纲，设备、仪器准备—保护装置单元调试—二次回路检查—整组传动试验—电流电压回路试验-带负荷试验；其四，二次安措票，施工前应断开压板、空开及装拆与带电设备的二次电缆特别是跳、闭锁其他间隔二次电缆；其五，二次接火方案，二次接火施工由若干小组同时进行，各个小组成员包括二次接线人员、调试人员、保护人员等，做好接火准备工作之后，按照相关的作业流程，即二次接火准备—停电接火—验收以及消缺—送电。
三、220KV变电站继电保护改造调试的注意事项
（1）改造调试之前，必须做好技术安全准备工作。在进行220KV变电站继电保护改造调试工作之前，工作人员必须按照图纸对一次设备、二次设备进行对比，熟练的掌握所有电缆的走向，尤其是查看设备施工人员是否严格的按照相关的规定将连接片断开，跳合本间隔处、联跳连接片、远跳回路连接片等是否彻底切除，并严格的按照改造调试现场的具体状况制定相关的安全规范以及技术标准。在具体操作之前还应该向设备调试人员做好技术交底工作，并根据现场实际状况填写二次设备相关的凭单，这样能够有效防止设备误触造成安全事故，进而保证继电保护设备以及操作人员的安全。此外，在改造调试之前，拆除旧设备与运行设备二次线前的工作，是否要短接CT（如进线改造主变未改或改桥与主变的联系）、拆除PT与运行设备比较有联系，图实是否相符，特别是新间隔与旧间隔的跳闸、闭锁回路，例如，220KV进线或备自投跳开关，其原理图如图1所示：
.png)

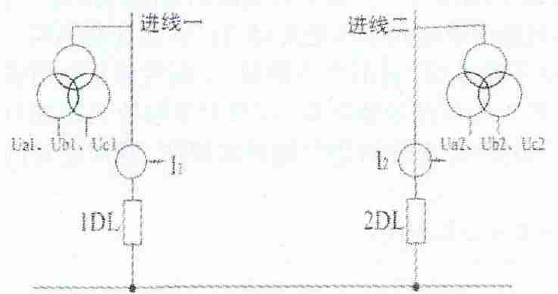

图1 自投与进线备自投工作原理图
（2）严格审核设计图，及时、准确改正设计缺陷。在进行电气接线、安装施工时，调试人员应该对微机保护装置的原理接线图、开关机构图、电缆编号图、电缆敷设图、二次回路安装图等图纸进行详细的审查，如果发现设计问题，则应该及时的采取措施进行处理，同时对于调试过程中的难点以及薄弱环节，应该在调试的过程中进行重点对待。同时，在条件允许的状况下，工程施工单位应该根据现场实际状况自拟一份调试进程表以及调试技术方案，在调试进程表中应该包括所有的试验项目，并严格的按照调试进程表以及调试技术方案进行施工，这样能够有效的控制调试时间，进而保证施工工期，例如，某220KV变电站继电保护改造工程中，二次回路接线图、馈线CT与厂家的端子排存在差异，按照设计图纸表明，柜内0.5级那组应该安装在保护组421上，但是实际却安装在计量组411上，调试人员在查看开关柜图纸时及时的发现了该问题，并向厂家反映，由此可见，在进行继电保护改造调试施工之前，由调试人员提前审图，能够有效的防止改造调试工作多走弯路。
（3）改造调试过程应该和“三遥”系统调试同步进行，这样能够及时、准确的发现存在的问题，并采取有效的措施进行处理，这样既能够保证调试质量，还能够防止延误工期。例如，某220KV变电站在进行继电保护改造调试时，以为一次设备“三遥”系统处于正常运行状态，当继电保护改造调试工作完成之后再派工作人员进行“三遥”系统的调试，导致继电保护装置发出的信号和区局调度后台接受的信后存在很大的差异，很容易误导运行人员，在送电之后只能安排专门的运行人员进行现场值班，待区局调度后台人员重新定义并申请停电联调信号，这样会显著的延长工期。因此，在进行继电保护调试时，必须实现继电保护与“三遥”系统的同步调试。
（4）消除直流电源系统的寄生回路，防止出现直流接地故障。如果220KV变电站继电保护改造调试工作紧紧只更换相关保护，但是不更换一次设备，在改造调试施工的过程中会由于一次设备存在问题或者比较破旧，或者没有替换相关元件以及连线，会导致出现直流接地的问题。例如，某220KV变电站在进行继电保护改造调试时，仅仅只对主变换保护进行调试，并没有对气压计、温度计等进行替换，在调试施工的过程中，电源发生直流接地故障，并发出警报，工作人员针对该问题进行了仔细的勘查，发现温度计、气压计中存在雨水，并且连接部位还存在锈蚀问题，进而导致直流接地，针对这种现象，工作人员替换了气压计、温度计之后警报消除。
（5）严格检查电流互感器、电压互感器差动保护组接线，正确判 断CT极性，避免出现错误接线问题。例如，在某220KV变电站继电保护改造调试工程中，工作人员在进行新设备主变套管CT极性检测中，调试人员发现变压器中国的0.5级套管并没有按照设计图纸进行安装，调试人员根据设计图纸以及相关文件，及时的将这种现象反映给相关部门，通过认证之后，经过设备运行管理人员、设计人员、生产厂商等多方协商，最终设备厂商对该套管CT进行了重新配置，准确的判断CT套管的极性，严格的按照设计图纸进行安装，有效的防止了接线错误导致的安全故障。
四、结束语
总而言之，220KV变电站继电保护改造调试工作是一项复杂的系统工作，对于调试工作人员理论知识、专业素质水平的要求相对较高，在进行正规的继电保护改造调试工作时，应该明确继电保护改造调试工作的基本要求，注意改造调试工作的各个注意事项，同时还应该记录当天工作内容，分析施工过程中存在的问题，并采取有效的措施进行处理，以此保证工程工期，进而保证继电保护以及变电站其他相关设备安全、稳定的运行。
参考文献：
[1] 李玉荣. 浅谈220KV 变电站继电保护改造调试的注意事项[J]. 机电信息，2012，（2）.
[2] 陈菁，张少凡，苏忠阳，等. 广州城区110 kV 变电站继电保护系统运行管理分析[J]. 广东电力，2003，（4）.
[3] 王鹏，李明，李鹏. 继电保护现场调试需要注意几个问题[J]. 品牌（理论版），2009，（4）.
