刘玉欢
云南恒安电力工程有限公司 云南昆明 650000
摘要:为提高电能质量,有效控制因负荷变化或电源缺失导致的电网频率波动,区域电网调控中心需具备有效的负荷控制手段和事故备用调出能力,同时科学的评价各控制区域对电网频率的贡献值。华东电网动态ACE实施的最终目的,是当华东电网大功率区外来电失去时,各省市电网能合理的分担备用义务,有依据的调集备用支援电网的频率恢复。
关键词:电网频率;CPS考核;动态ACE
1.概述
现代大电网已发展成为多控制区域构成的互联系统,以实现大范围内的能源资源优化配合,提高整体经济效益。为提高电能质量,有效控制因负荷变化或电源缺失导致的电网频率波动,区域电网调控中心需具备有效的负荷控制手段和事故备用调出能力,同时科学的评价各控制区域对电网频率的贡献值。
华东电网于2001年起实施了以北美电力可靠性协会(NERC)提出的CPS联络线电量考核办法,以评估各控制区对电网频率质量的贡献,鼓励各控制区域积极参与电网频率调节,发挥互联电网的优势。对于电网扰动,按照NERC提出的DCS扰动控制标准进行电网扰动评测。对于区域电网外来电源故障,则引入动态区域控制偏差(动态ACE)的方法,引导共享控制区对外来电源缺失电量进行动态补偿,并进行事后扰动评价。
华东电网动态ACE实施的最终目的,是当华东电网大功率区外来电失去时,各省市电网能合理的分担备用义务,有依据的调集备用支援电网的频率恢复。备用共享组现阶段仅考虑华东电网三回直流输电线路,即龙政直流极I、极II;宜华直流极I、极II;葛南直流极I、极II。后期若有新的机组或区外来电加入备用共享组,可给予动态修正。
2.华东电网动态ACE的计算规则

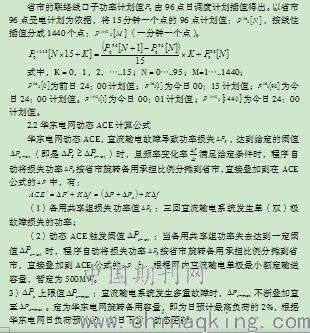

2.1华东电网标准ACE计算公式
系统正常运行的t时刻,有:;;
按照目前的实施计划编制原则,为各省市的联络线口子功率实际值(单位:MW),为各省市的联络线口子功率计划值(单位:MW),K是控制区域设定的频率偏差系数(单位:MW/Hz),为系统实测频率值,为系统基准频率(50Hz)。ACE定义送出为正,受进为负
省市的联络线口子功率计划值由96点日调度计划插值得出。以省市96点受电计划为依据,将15分钟一个点的96点计划值:,按线性插值分成1440个点:(一分钟一个点)。
式中,K = 0,1,2,…..15;N = 0…..95;M=1…..1440;
为前日24:00计划值;为今日00:15计划值;为今日24:00计划值。为今日00:01计划值;为今日24:00计划值。
2.2华东电网动态ACE计算公式
华东电网动态ACE,直流输电故障导致功率损失,达到给定的阈值(即是)时,且频率变化率满足给定条件时,程序自动将损失功率按省市旋转备用承担比例分摊到省市,直接叠加到在ACE公式的中,有:
(1)备用共享组损失功率值:三回直流输电系统发生单(双)极故障损失的功率;
(2)动态ACE触发阈值:当备用共享组功率失去达到一定阈值时,程序自动将损失功率按省市旋转备用承担比例分摊到省市,直接叠加到ACE公式的上。根据网内直流输电单极最小额定输送容量,暂定为500MW。
3)上限值:直流输电系统发生多重故障时,不断叠加直至。定为华东电网旋转备用容量,即为日预计最高负荷的2%,根据华东电网日负荷预计值,每日下发,动态更新。
4)分摊比例:依据《华东电网与运行备用管理规定》,以及现行的旋转备用分配比例,每年下发,动态更新。

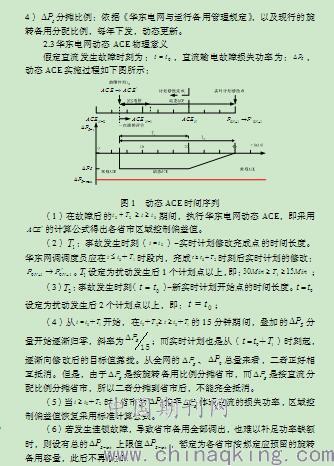

2.3华东电网动态ACE物理意义
假定直流发生故障时刻为:,直流输电故障损失功率为:,动态ACE实施过程如下图所示:
图1 动态ACE时间序列
(1)在故障后的期间,执行华东电网动态ACE,即采用的计算公式得出各省市区域控制偏差值。
(2):事故发生时刻()~实时计划修改完成点的时间长度。华东网调调度员应在时段内,完成时刻后实时计划的修改:。设定为扰动发生后1个计划点以上,即:;
(3):事故发生时刻()~新实时计划开始点的时间长度。设定为扰动发生后2个计划点以上,即:;
(4)从开始,在的15分钟期间,叠加的分量开始逐渐归零,斜率为;而实时计划也是从()时刻起,逐渐向修改后的目标值靠拢。从全网的、总量来看,二者正好相互抵消。但是,由于是按旋转备用比例分摊省市,而是按直流分配比例分摊省市,所以二者分摊到省市后,不能完全抵消。
(5)当时,省市的接手体现直流的损失功率,区域控制偏差值恢复采用标准计算公式。
(6)若发生连锁故障,导致省市备用全部调出,也难以补足功率缺额时,则设有总的上限值,暂定为各省市按规定应预留的旋转备用容量,此后不再叠加。
3.动态ACE实施程序功能说明
华东电网动态ACE实施程序,主要是满足直流输电故障后,程序根据采集的模拟量和动作判据,自动触发计算省市的动态区域控制偏差。
3.1功能说明
(1)华东电网动态ACE实施系统输入模拟量包括:龙政直流极I、龙政直流极II、宜华直流极I、宜华直流极II、葛南直流极I、葛南直流极II的500kV逆变侧三相电流和三相电压以及系统频率。
(2)龙政直流极I、龙政直流极II双(单)极运行方式下,当发生龙政直流极I、龙政直流极II任一极闭锁,闭锁前该极直流输送功率(以政平变受进为潮流正方向)大于“动态ACE程序动作功率阈值”;且事故后5秒内,频率变化率满足给定阈值,则动态ACE程序动作,执行动态ACE。
(3)宜华直流极I、宜华直流极II双(单)极运行方式下,当发生宜华直流极I、宜华直流极II任一极闭锁,闭锁前该极直流输送功率(以华新变受进为潮流正方向)大于“动态ACE程序动作功率阈值”,且事故后5秒内,频率变化率满足给定阈值,则动态ACE程序动作,执行动态ACE。
(4)葛南直流极I、葛南直流极II双(单)极运行方式下,当发生葛南直流极I、葛南直流极II任一极闭锁,闭锁前该极直流输送功率(以南桥变受进为潮流正方向)大于“动态ACE程序动作功率阈值”且事故后5秒内,频率变化率满足给定阈值,则动态ACE程序动作,执行动态ACE。

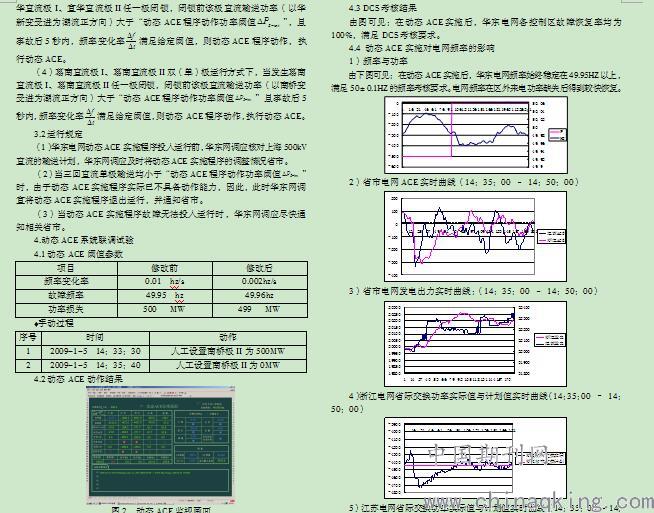

3.2运行规定
(1)华东电网动态ACE实施程序投入运行前,华东网调应核对上海500kV直流的输送计划,华东网调应及时将动态ACE实施程序的调整情况省市。
(2)当三回直流单极输送均小于“动态ACE程序动作功率阈值”时,由于动态ACE实施程序实际已不具备动作能力,因此,此时华东网调宜将动态ACE实施程序退出运行,并通知省市。
(3)当动态ACE实施程序故障无法投入运行时,华东网调应尽快通知相关省市。

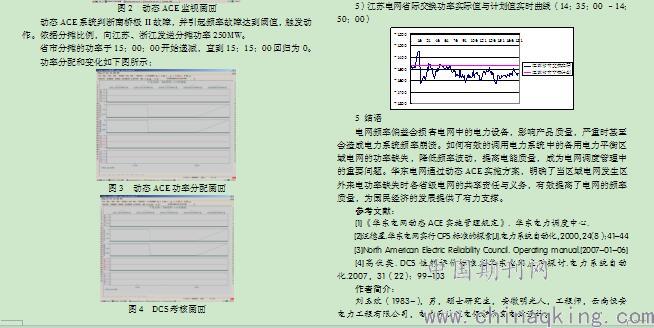

论文作者:刘玉欢
论文发表刊物:《防护工程》2018年第13期
论文发表时间:2018/9/25
