关键词：智能化变电站；二次设备；安装与调试
引言
目前，智能电网整体建设正在处于智能变电站全面建设阶段，智能变电站对信息采集、信息保护及数据测控方面具有绝对的优势，这些都要归功于智能化信息系统。智能变电站二次设备可以对电网的安全性进行有效的维护，智能变电站二次系统应用智能终端和测控装置，在一定程度上提高电网的安全性。
1智能变电站构成
智能化是智能变电站（图1）的主要优势，其普遍是通过先进的智能设备在电力网络内部传达和接收变电站之间的信息，并实现资源共享，有效促进变电站信息的传输，可以借助先进的状态监测和智能辅助，有效维护变电站的日常运行。随着信息技术的发展，智能变频设备的更新速度显著提升，其基于信息化技术，已经实现信息从采集到计量的全自动化。此外，在日常使用过程中，智能变电站还能够结合电力系统和电网的实际需求，合理调控和分析自身数据情况，使得变电站能够更好满足电力系统需求。相对于常规变电站，智能变电站多了过程层，该部分主要由一次设备、智能化断路器、变压器以及电子式互感器组成。
.png)

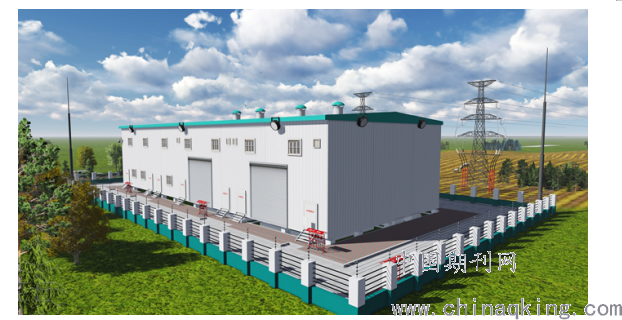

图1智能变电站
2智能变电站二次设备检修条件
目前，我国智能变电站二次设备检修已经有了比较成熟的技术，其故障往往会出现在电源等外部环境，其很容易观察到，并且解决起来比较简单，加上智能变电器具有较强的技术性，可以及时的将二次设备故障检修出来，并对其进行有效处理，保证了供电企业的经济效益。对于智能变电站二次设备，其故障不会突然产生，是需要一个缓慢的过程，所以，在实际中，必须对智能变电站二次设备的故障发生时间、持续时间进行全方位的分析。虽然供电企业会定期对智能变电站二次设备开展检修活动，但是在具体的检修活动中，只会将智能变电站二次设备现有的故障检测出来，对于其潜在的故障，或者一些很小的故障，很难及时发现，导致设备在经过一段时间运作后，设备就会出现故障，影响到设备的正常运行。
3智能化变电站二次设备安装与调试方法
3.1测试仪调试
保护测控设备输入接口采用是完全数字化的，因此，在进行二次设备测试时，应当采用数字式光电仪器进行。从目前的情况来看，数字式光电测试仪常见类型如表1所示。
.png)

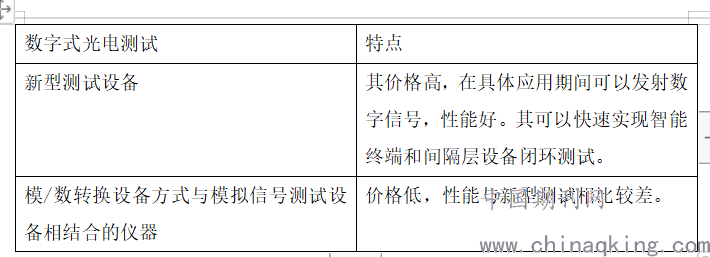

表1数字式光电测试仪常见类型
3.2继电保护设备性能测试
对继电保护设备性能进行测试是一项复杂的工作，具体测试作业包括的内容如下：①记录应用程序的具体版本。②检验对时功能，确保其是否可以达到应用标准。③检查软、硬压板的具体性能情况。④对动作值和动作时间进行详细测试。⑤对动作报告的标准化程度进行检查，发现问题要及时对引起问题的原因进行确定，并且，要采取相应的措施对问题加以处理。⑥检查收发GOOSE报文功能等。对继电保护设备性能进行测试时，相应的工作内容必须要对测试中涉及到的各项内容进行明确，同时，在实际测试时，要严格的依据相应的规范标准进行，保证各项测试的合理性，避免测试结果出现误差，对智能变电站的正常运行造成不良影响。
3.3测控设备性能测试
测试测控设备性能包括的内容如下：①记录应用程序的具体版本。②检验对时功能。③验证同期合闸性能。④采样的精准程度。⑤验证间隔五防闭锁逻辑性。
3.4合并单元性能测试
测试合并单元是一项复杂的工作，在具体测试过程中包括的内容主要有以下几点：①检修合并单元在具体运行过程中的自我诊断性能。②验证电压的切换和并列性能，一旦发现问题，要及时进行调整。③分析合并单元格在应用期间出现的失步等情况，并且要对是否进行了规范进行明确。④分析智能变电站应用网络记录设备，以及报文的具体格式。
3.5智能终端性能测试
①对SV报文发生中断的原因进行分析，找到引起该现象的问题所在。②对SV报文发送与接收的精准度进行合理测试。③验证报警功能，确保出现问题时，智能终端可以自动报警，发生相应的警报。④对于GOOSE开关量在具体应用期间的延时情况进行合理测试。⑤测试动作时间等。以上各项内容多对智能终端性能测试的重点内容，在实际测试时，对每一项内容的测试都要细致，并且要做好相应的分析工作，通过合理的测试，对智能终端的性能进行明确，确保其作用能够得到合理发挥。
3.6部分监控测试
①将监控后台作为基础，对智能变电站中监控画面具体绘制是否可以满足运行标准进行检查，对各项内容加以明确。②检查各间隔遥测值的正确性。③发生遥信后，警告窗是否能够及时报出，同时，采用的光子牌上的显示的内容是否清晰明确等。
4智能变电站二次设备优化配置策略
4.1加强源头控制
智能化变电站二次设备在安装的过程中，一定要严格地对进场的设备进行检查和验收，对安装设计图纸，一定要加强力度对设计深度进行检查。在安装完成之后，对现场的支架和屏柜进行验收，确保无误之后才可以正式地完成安装环节。在安装的源头对影响因素进行控制，对发现的问题及时地进行解决，在订货协议中，一定要明确标注关于设备的技术问题。在安装的整个过程中，一定要加强施工人员的安装质量意识，对员工进行安装前的培训，熟悉掌握电气规程规范条款。在安装的过程中，一定要严格地按照规章制度进行严格执行，对设计图纸进行有效控制，不断地对安装技术进行创新。通过监理单位的现场监理、巡视、抽查和质量报审，约束施工单位的质量行为，规范施工质量。加强施工单位内部的三级验收制度，及时发现、消除缺陷。
4.2光纤通信链路检查
光纤端面清洁度、光纤链路连接正确性检查及光功率，这些都属于光纤通信链路检查的内容。光纤连接经常被应用于智能化变电站IED的安装中，在安装过程中皆采用传输数字量信息。二次系统设备的通信受到通信通道连接正确性的影响，由此可见，一定要提高通信通道的连接准确度。光纤链路连接的正确性可通过红光源进行检查，现场光纤通信链路检查是确保整组调试及启动调试的前提。网络报文记录分析软件系统和网络通信实时状态检测设备，都属于网络记录监测系统当中的内容，有效地加强网络记录监测系统的检测力度，可以有效地改善这种话变电站二次调试中的问题。
结语
综上所述，智能变电站可以对数据进行自动检测分析，运行控制自动化，设备系统可以进行互相操作，大幅度提高了数据处理的效率。数字化变电站在运行的过程当中，整个体系运行没有建立完善的评估机制，大幅度降低了工作效率。智能化变电站二次设备在安装的过程当中，一定要加强施工人员的安装质量意识，严格按照规章制度进行执行。
参考文献
[1]任少飞.智能变电站关键调试技术存在的问题及对策[J].电子技术与软件工程，2018（24）：224.
[2]张历，辛明勇，高吉普，王宇，胡星，张成模.智能变电站二次设备多维度故障诊断与定位系统方案设计[J].自动化与仪器仪表，2019（05）：59-62+67.
[3]王辰.对智能变电站二次设备运维关键技术的思考[J].山东工业技术，2019（13）：171.
[4]马凌峰，王思豪.智能变电站技术对继电保护的影响[J].南方农机，2019，50（08）：174.
论文作者:蒙正帅,韩丹萍
论文发表刊物:《当代电力文化》2019年 19期
论文发表时间:2020/3/16
