摘要：在电网线路运营维护工作中，需要进行多种高空作业，包括高空修补导、地线，远端防震锤复位，以及安装双分裂水平排列导线间隔棒等作业，均需使用软梯头，由作业人员在软梯头上进行作业。但针对不同型号、不同电压等级的导线，需要分别选用不同型式的软梯头，这就增加了作业工器具的数量，数量的增多，对于不同种作业性质，也增添了工器具携带的难度。改变现有软梯头结构，把软梯主体部分，颈部两根主材做成直状，现有软梯颈部弯曲位置，使用特殊高强度材质制作成灵活可旋转接头，可进行一定角度的旋转，使其可以在单根导、地线，双分裂水平排列导线上使用，并加有固定闭锁装置，达到保证安全的前提下（强度和荷载），再与传统软梯头下半部联结。减少作业工器具的数量，节约企业生产经营成本，使作业人员在进行单一类型高空作业时，起到学习、培训“一梯两用”的作用。
关键词：单、双分裂水平排列；多方向；通用
0引言
目前，高空修补导、地线，远端防震锤复位，以及安装双分裂水平排列导线间隔棒等作业，均需使用软梯头，由作业人员在软梯头上进行作业。但针对不同型号、不同电压等级的导线，需要分别选用不同型式的软梯头，这就增加了作业工器具的数量，数量的增多，对于不同种作业性质，也增添了工器具携带的难度。
1 单、双分裂水平排列导线多方向通用软梯头工作原理
1.1工作原理概述
一种单、双分裂水平排列导线多方向通用软梯头，包括矩形的梯头框架，两设置在梯头框架上部、其上设置有导线轮的挂钩，设置于挂钩口部的插销，设置于梯头框架上部的吊点杆，设置于梯头框架上、位于吊点杆下方的安全背靠杆，两对称设置于梯头框架两侧的起吊滑轮，以及两对称设置于梯头框架下部的、用于连接软梯的挂环；挂钩通过旋转锁定机构与梯头框架连接；挂钩上设置有锁止导线轮的刹车装置；该刹车装置包括与导线轮表面接触的刹车片，竖向穿设于挂钩顶部、下端与刹车片固连的导杆，套装于导杆上的压簧，设置于导杆上端的旋钮，以及设置于挂钩顶部上端、供导杆穿过的导向套；导向套的上端设置两向下延伸且对称的导槽，导杆上设置可沿导槽移动的横杆；旋转锁定机构包括与梯头框架固连上端具有开口的套管，转动套装于套管内的转轴，以及螺纹旋拧于套管上的锥形锁紧套；导向套上端设置一对限位横杆的弧形槽；刹车片的下端采用与滑轮凹槽形槽一致的弧形面；插销采用快拆插销。
.png)
图1结构示意图
.png)
图2刹车装置的局部结构简图
.png)

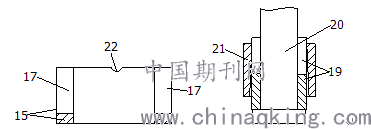

图3导向套的结构简图 图4旋转锁定机构的局部结构简图
1.2主要技术难点
旋转接头的材质的选用、旋转接头的内部的结构构成、旋转接头的固定闭锁装置的型式为主要技术难点。进行可旋转接头的研制，在此基础上，与传统单、双分裂水平排列导线软梯头的结合，研制一种“一梯两用”通用软梯头，减少了作业工器具的数量，降低了繁琐、多重的工器具难于教学、难于使用的问题，使工器具变得简便，提升了人机工效，降低了企业生产成本，达到可观的经济效益，和一定程度的社会效益。
2 单、双分裂水平排列导线多方向通用软梯头工作简介
①、单根导地线：通过旋转锁定机构使两导线轮的轴线相平行后锁止旋转锁定机构，此时两导线轮可挂接于同一根导地线上；接着向上提起刹车装置的旋钮并旋转旋钮使横杆置于导向套的顶端，此时刹车片与导线轮分离即可沿导地线滑动软梯头，滑行至作业点，旋转旋钮时横杆滑入导槽下，压簧推动刹车片与导线轮接触实现导线轮的锁止，使软梯头停止在作业点位置；
②、双分裂水平排列导线：通过旋转锁定机构使两导线轮的轴线共线后锁止旋转锁定机构，此时两导线轮可挂接于两根平排列的导线上；其余操作与上述的单根导地线操作方式相同。
3 单、双分裂水平排列导线多方向通用软梯头的优点
在保证了安全性前提下，使高空作业人员使用软梯作业的多重性、复杂化问题得到解决，可以实现“一梯两用”，提升了人机工效。
挂钩与梯头框架的连接处采用旋转锁定机构，可进行一定角度的旋转，使其可以在单根导、地线，双分裂水平排列导线上使用，并设置刹车装置，确保作业安全。
4 结束语
目前，在我国高速发展的过程中，电力行业发挥着不可或缺的作用，而我们的工作就是保证电网的安全稳定运行。随着科技的不断革新，人们对输电线路的维护和检修提出了诸多新的方法，也起到了很好的效果。所以，在实际工作中多思考多动手，从而对常规的作业方法和工具提出新的要求和改进建议，进而付诸行动，改进实际工作中的方法，提高作业技能，并不断的总结工作中的经验和方法。本装置从实际工作出发，切实解决作业工器具的数量繁多，繁琐、多重的工器具难于教学、难于使用的问题，达到了“一梯两用”的目的，降低了企业生产成本，达到可观的经济效益，和一定程度的社会效益。
参考文献
[1] GB50169-2006，《电气装置安装工程接地装置施工及验收规范》
[2] Q/CSG510001-2015，《中国南方电网有限责任公司电力安全工作规程》
[3] DL/T 741-2010，《架空送电线路运行规程》
作者简介
严光强（1969年07月），男，云南曲靖，技师，输电线路运行。
李文达（1992年09月），男，云南曲靖，工程师，高级工，输电线路运行。
石利荣（1969年05月），男，云南曲靖，高级技师，输电线路运行。
茹雁峰（1971年07月），男，云南曲靖，高级工，输电线路运行。
