摘要：瓦屋面、茅草屋面常见于仿古建筑中，在游乐园、特色小镇等仿古建筑具有很好的推广应用前景。本文以坡屋面的建筑包装施工为例，对坡屋面施工工艺及关键技术进行了研究和总结，在保证了工程的建造质量的同时，其造型效果也得以充分体现。
关键词：瓦屋面；茅草屋面；施工工艺；质量要求
1.工程概况
项目主题包装工程为乐园类建设工程，主要业态包括剧场、游乐设备、餐饮、商业及公共后勤设施，坡屋面形式较多；主要集中于剧场类、餐饮类及商业类单体，坡屋面角度范围18°~73°，高度范围5~14m。
本工程坡屋面外包装多采用GRC结构工艺和FRP构件装饰，是采用机械喷射加工，其产品喷射量、纤维比例量、模具的加工精度等均涉及到GRC构件成品的质量与外观的效果。模具的严格控制与生产的程序化操作，决定着产品质量的优势。
2.施工重难点分析
1）本工程位于亚热带气候区域，各项产品要求做好防潮、防水、防腐等技术处理。满足环境相关要求。
2）与机电其他作业交叉施工，施工作业面小，专业管线多，集中性强。
3）装饰构件造型样式复杂，屋面构件大（装饰构件编制专项施工安装方案，前期做好构件深化及预埋工作处理。）
3.施工工艺
玻璃纤维经纤维切割机切割成规定长度，通过气压泵和气动喷头喷出；充分拌合的水泥砂浆通过螺杆泵和气压泵从另一个气压喷头喷出。这样纤维和水泥砂浆在工作面混合，分层喷射，形成短切玻璃纤维束二维乱向均匀分布料浆层，最后人工用铁板收光。一定时间后脱模，经浸水养护，保证72小时内充足水份，强度达到设计要求后方可启运使用。
基层清理→弹线→试排→钻孔→挂板→校正→固定→孔洞修补和接缝填装→清理→密封膏→上涂料。
3.1瓦屋面工艺流程
基层处理→找平层施工→膨胀螺栓钉设→螺栓密封胶封口→螺栓找平层施工→屋面龙骨角钢安装→屋面龙骨方钢管安装→屋面挂瓦条安装→防水层施工→（保温层施工）→找平层施工（顶面距离挂瓦条5mm）→屋面装饰层安装（瓦片、玻璃钢）。本次主题包装瓦屋面主要采用GRC瓦片（图1）、FRP瓦片（图2）、陶土瓦片（图3）等，均为成品瓦片。
3.2茅草屋面工艺流程
基层处理→找平层施工→防水层施工→找坡层施工→隔离层施工→保护层施工→膨胀螺栓钉设→屋面构件安装→屋面装饰层安装（茅草）。（图4）
.png)
.png)
4.关键施工技术
4.1基层处理
（1）针对坡屋面施工的特殊情况，不同坡度坡屋面或坡屋面与平屋面交界位置产生的“阴角”处，尤其在坡屋面“老虎窗”等位置屋面坡度变化部位，在屋面施工前，均应进行防水预处理；
（2）防水涂料基层表面应干净、平整，无浮浆和明水；
（3）涂料施工前，基层阴阳角应做成圆弧形，管道等细部基层应抹平、压光；
（4）不同基层衔接部位、施工缝处，以及基层因变形可能开裂或已开裂的部位，均应嵌补缝隙，并用密封材料进行补强处理；
（5）在进行渗透结晶施工前，对基层表面的浮浆、反碱、油垢以及表面涂层等杂物必须清除干净，可用钢丝刷、小平铲进行清理；

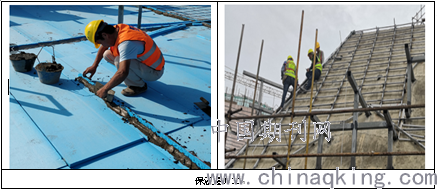

（6）穿出屋面的构件处应采用保温砂浆护角（5cm），并设置防水附加层，细部处理节点详见图5。
4.2屋面龙骨膨胀螺栓施工。
（1）屋面涂膜防水层施工完毕后，进行龙骨架体的膨胀螺栓施工，采用直径8mm膨胀螺栓钉射，膨胀螺丝间距900mm，埋植深度80mm，顶部伸出长度50mm；膨胀螺丝施工完毕后；围绕螺栓周边采用密封胶收口；
（2）质量要求：屋面龙骨膨胀螺栓施工完毕后，应及时对螺栓周边防水破坏部位进行补强处理（砂浆护角），避免屋面防水层受损而引起的屋面渗漏。
4.3屋面龙骨架体施工
（1）工艺流程：安装角钢龙骨→安装连接方钢管→安装角钢挂瓦条；
（2）屋面螺栓找平层施工完毕后，进行龙骨架体施工，将75×50×5mm角钢采用螺栓固定在屋面上部；安装40×40×4mm方钢管，钢管伸出角钢顶部约20mm；再焊接30×30×3mm角钢挂瓦条用于固定坡屋面顶部装饰瓦片；
（3）质量要求：龙骨架体安装时严禁破坏顶部螺栓找平层及屋面防水层；龙骨架体各部分焊接应紧密牢固，连接可靠。
.png)
4.4防水层施工
（1）材料要求
a.涂膜防水：单组份聚氨酯防水涂料（I型），厚度1.5mm；
b.卷材防水：自愈性沥青防水卷材（仅茅草屋面），厚度1.5mm。
（2）施工要求
a.工艺流程
涂膜防水：基层清理→涂刷基层处理剂→防水涂膜施工→验收试验；
卷材防水：基层清理→涂刷基层处理剂→防水卷材铺贴→卷材收头粘结→卷材接头密封→验收试验。
b.基层清理：仔细将基层表面的垃圾、尘土等清除干净；
c.涂刷基层处理剂：施工过程按先高后低、先远后近、先立面后平面的顺序进行；同一屋面上先涂刷排水较集中的水落口、天沟、檐口等节点，再进行大面积的涂布；屋面转角及立面的涂刷层应薄涂多遍，不得有流淌和堆积现象；涂刷要均匀、不透底、遮盖率100%，施工结束前，不得在防水层上进行其它施工，不得上人和堆放物品。
d.涂膜防水层施工
涂膜防水层施工按“先高后低，先远后近”的原则进行，遇高低跨屋面时，需涂布高跨屋面，后涂布低跨屋面；对于相同高度屋面，先涂布距上料点远的部位，后涂布近处；在同一屋面上，先涂布排水较集中的水落口、天沟、檐沟、檐口等节点部位，再进行大面积涂布；涂膜防水层施工前，应先对一些特殊部位如落水口、天沟、檐沟、泛水、伸出屋面管道根部、构件穿出防水层部位等节点先加铺胎体增强材料，然后涂刷涂膜材料；防水涂膜分遍涂布，待先涂布的涂料干燥成膜后，方可涂布后一遍涂料，且前后两遍涂料的涂布方向应相互垂直；涂膜防水层收头，应用防水涂料多遍涂刷或用密封材料封严；涂膜施工需铺设胎体增强材料时，其胎体铺贴方向随屋面的坡度不同而不同。
e.卷材防水层施工
涂刷基层处理剂：卷材施工前在找平层上基层处理剂，涂刷前检查找平层质量和干燥程度并清扫干净，大面积施工前，用毛刷对屋面节点、转角等部位先行处理；铺贴附加层：屋面女儿墙、排风道出屋面、阴阳角部位和屋面排水比较集中部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行满贴，宽度500mm，附加层施工必须粘贴牢固；水落斗周围与屋面交接处，应做密封处理，并加铺一层附加层，附加层深入水落斗的深度不得小于50mm；分隔缝处铺设附加层，附加层沿分隔缝单面满粘；确定铺贴方向、弹基准线：涂膜材料涂刷完毕后，手摸感觉不粘即可进行卷材防水施工；根据卷材的宽度和搭接的规定进行弹线；弹线由排水较集中的部位开始，遵照由低到高、先平面后立面的顺序弹基准线；卷材铺设：采用满粘法；卷材施工时应先做好节点、附加层和屋面排水比较集中等部位的处理，然后从流水坡度的下坡开始由低处向高处铺贴，平行于屋脊的搭接缝应顺水流方向搭接，铺贴时先平面后立面；铺贴天沟、檐沟卷材时，宜顺天沟、檐口方向，减少搭接；卷材搭接：相邻卷材的短边搭接不小于80mm，长边搭接不小于80mm；相邻两幅卷材短边搭接缝应错开，且不得小于500mm；上下卷材不得垂直铺贴，上下卷材长边搭接缝应错开，且不得小于幅宽的1/3；在天沟与屋面卷材交接处，接缝宜留在屋面或天沟侧面，不宜留在沟底；卷材起始端粘贴：采用满粘法；将卷材置于起始端位置，对好长短方向搭接缝，滚展卷材1000mm左右，掀开已展开的部分，慢慢放下平铺于基层，然后排气辊压使卷材与基层粘结牢固；滚铺：卷材起始端铺贴完成后即可进行大面积滚铺；缓缓推压卷材，并随时注意卷材的平整顺直和搭接宽度；赶出气泡以确保卷材内部贴合紧密；卷材末端收头：立面卷材的收头应按图纸要求在女儿墙规定高度处收头，并按照图纸设计节点进行防护。
（3）质量要求
a.卷材防水层及其转角处、落水口、烟风道、泛水等细部做法，必须符合设计要求和施工验收规范的规定；
b.防水层严禁有破损和渗漏现象发生；
c.卷材防水层的基层平整，基层洁净、平整，无空鼓、松动、起砂脱皮现象；基层阴阳角成弧形或钝角；
d.卷材防水层搭接缝粘接牢固，密封严密，不得有损伤、皱折、翘边和鼓泡等缺陷；
e.防水卷材铺贴附加层的宽度符合规范要求；分层的接头搭接宽度符合规范的规定，接头嵌填牢固。
.png)
4.5保温层施工
（1）材料要求
a.挤塑板（XPS），燃烧性能B1级，70厚；
b.保温板进场后分类堆放、且须采取防雨、防潮措施；搬运时注意轻拿轻放，防止损伤断裂、缺棱掉角。
（2）施工要求
a.工艺流程：基层处理→弹线确定标高→保温层铺设；
b.基层清理：基层杂物、垃圾清理干净，保持干燥，验收合格并作隐检记录；
c.保温层铺设：将挤塑聚苯板铺设在屋面上，铺平垫稳，排列紧密；当保温板需要裁切时，边角一定要顺直、整齐，保温板之间拼缝一定要密实；相邻两板面高度一致，不可避免的板间缝隙采用同类材料的碎屑嵌填密实；
d.已铺完的保温层，不得在其上面行走或运输小车和堆放重物。
（3）质量要求
a.保温材料的强度、密度、导热系数、吸水率和燃烧性能，必须符合设计要求和施工验收规范的规定；
b.保温板含水率必须符合设计要求和施工验收规范的规定，应紧贴基层铺设，铺平垫稳，标高正确；
c.紧贴（靠）基层，铺平垫稳，拼缝严密。
.png)
4.6保护层施工
（1）材料要求
水泥砂浆（复合耐碱玻纤网），厚度20mm（瓦片）、40mm（茅草）。
（2）施工要求
按分格块由远及近、由高到低铺设砂浆，砂浆稍微吸水后，将玻纤网摊铺在砂浆表面，用抹子抹平压实、压光，用木抹子搓平，用铁抹子压光；用待浮水沉失后，以人踏上去有脚印但不下限为度，再用铁抹子压第二遍即可；终凝前，轻轻取出嵌缝木条，完工后表面避免踩踏。
（3）施工时注意气候变化，如终凝前可能下雨时，不宜施工；如必须施工，应有技术措施，保证找平层质量。
（4）质量要求
a.保护层的材料质量及配合比，必须符合设计要求；
b.屋面保护层厚度必须符合设计要求；
c.水泥砂浆保护层应抹平、压光、密实，不得有酥松、起砂、起皮、裂纹、空鼓、蜂窝、麻面等缺陷。
4.7瓦片安装
（1）顺瓦条铺设与石板瓦类似，挂瓦条根据屋面瓦尺寸调节。
（2）瓦片是安装到有坡度的屋顶上，屋面水平和垂直方向进行弹线。水平线可以使瓦片看上去整齐美观，而垂直线则可以让瓦片在列与列之间连成一条直线留出空间。
注意：不可使用红粉笔做记号，易弄脏瓦片。
（3）从屋檐开始安装瓦片，每块瓦片用两个钉子来固定起头瓦（在瓦片上有标识）首先安装的一层瓦片作为起头瓦。该层瓦片必须被下一层瓦片完全覆盖。起头瓦可以从屋面的正面或背面开始安装。当第一层瓦片（非起头瓦）安装完毕后，下一层瓦片必须覆盖前一层瓦片的一半以盖住钉子。
（4）继续安装瓦片，确定瓦片上标注的位置是钉子的正确位置。建议使用不锈钢螺丝。工人在安装时，需要有经验的工人严格控制固定钉的深度和压力设置，确保螺丝钉不会过渡下钻，从而引起瓦片翘起。翘起的瓦片会在整个屋顶系统完毕后影响美观。螺丝钉不可在瓦片上压出痕迹。
（5）安装完瓦片之后，超出斜脊，山墙的部分瓦片必须裁切掉。一旦瓦片被刀留下了印痕，会沿着纹路出现断裂现象。
（6）当所有的瓦片安装完毕后，脊瓦将会被应用到所有的屋脊上，每一片用两个M3.8*35不锈钢螺丝钉固定。
.png)
5.结语
坡屋面在园林景观、特色小镇等仿古建筑中得到广泛应用，作为一种艺术表现形式，它造型美观，与现代建筑的结合，既保留了传统文化的优秀内涵，又迎合了现代建筑的发展需求；（在实用功能上，其防水性能好，不积水，在我国南方城市降雨量多的地方应用最为广泛，其次，坡屋顶夏天通风良好，能散热，冬天能聚热于屋顶，给人以舒适的感觉。）
经过乐园项目坡屋面施工技术的实践总结，形成了坡屋面施工关键技术，实现了传统工艺技术的现代化，社会效益显著，在今后坡屋面的建筑施工有很好的推广应用前景。
参考文献：
[1]畅君文，夏锦红.现代混凝土坡屋面结构设计[J].建筑科学，2008，24（5）：1-4.
[2]佚名.低层坡屋面群体建筑表面风压的数值模拟[J].工程力学，2003，20（6）：135-140.
[3]谢道辉.论住宅坡屋面设计[C]国际木结构产业新技术交流大会.2014.
[3]孟祥柱.推广坡屋面改造平屋顶势在必行[J].工程质量，2003（1）：42-42.
论文作者:秦朗,韩洪光,梁广阔
论文发表刊物:《基层建设》2019年第32期
论文发表时间:2020/4/7
