摘要：近年来电影院建筑在各地迅猛发展，极大地满足了国人的精神文化需求。电气设计已成为电影院发挥功能的关键环节。电影院建筑的电气设计具有专业性强的特点。本文以实际电影院工程为例从供配电系统、动力照明系统以及防雷接地系统几个方面具体分析电影院建筑的电气设计内容以及注意事项。
关键词：电影院，电气设计，供配电系统，动力照明系统
1工程概况
中影国际影城燕郊永旺店，共占两层，其中三层建筑面积5568m²，四层建筑面积1164m²。设有9个影厅（小型厅7个，中型厅1个，巨幕厅1个），可容纳观众数2100人，属于特大型影院，此外包含办公区、饮食区等。本工程为装饰工程。除自动喷淋系统外，其余系统需自建，包括空调系统和消防排烟系统等。
2供配电系统
2.1供电系统
2.1.1负荷等级
《电影院建筑设计规范》JGJ58-2008第7.3.1条规定：“特级电影院应根据具体情况确定；甲级电影院（不包括空调调节设备用电）、乙级特大型电影院的消防用电，事故照明及疏散指示标志等的用电负荷应为二级负荷，其余均应为三级负荷。”此外，《民用建筑电气设计规范》JGJ16-2008第3.2.2条提到，甲等电影院的照明和放映用电为二级负荷。
然而，在实际操作中，很多电影院项目在设计和实施过程中未明确电影院的建筑等级，造成规范关于电影院负荷等级的规定无法执行。造成此状况有几点原因，一是现有规范未明确分类特级、甲级、乙级、丙级四类电影院；二是随着社会的不断发展，电影院建筑除固有功能外，增加了如会议、文艺演出、电视直播等附加功能。笔者认为，电气人员在电气初步设计时，需充分了解甲方需求和定位，并结合现场实际条件考虑确定负荷等级。本工程最终确定除应急照明、消防用电为二级负荷，其余用电为三级负荷。
2.1.2负荷估算
空调用电占影院用电负荷量的很大部分。当影院空调冷热负荷由所在建筑物的空调系统集中供应时，影院的负荷密度可按60~90W/m²来估算。当影院需要自建空调系统时，影院的负荷密度可按90~140W/m²来估算。
2.1.3供电回路
影院供电电源电压等级一般为400V/230V，引自影院所在建筑物的变配电室低压配电柜。影院一般单独设置配电间，主要考虑到后期运营、维护、管理的方便。
本工程的供电干线回路主要包含一路普通照明回路，一路动力回路，一路空调动力回路，两路应急照明回路（根据影城所在地实际情况可选用EPS备用电源或者灯具自带蓄电池电源）和两路消防动力回路。对于中型、小型影院，普通照明和动力回路可合用一路电源。
2.2配电系统
2.2.1配电方式
影城普通照明和动力配电通常采用放射式，防排烟系统供电方式需满足相应规范。
1）放映层各影厅设置专用配电箱，放映层公共照明单独设置配电箱。
2）观众层公共区域、办公区、售票区、小卖部、弱电间、招租店铺等均单独设置配电箱。
3）空调负荷设置一台总空调配电箱，根据空调机房的分布设置分配电箱。
2.2.2计量方式
1）影院采用低压计量方式，计量装置应设在各自电源进线处，计量仪表和互感器精度应达到0.5级。
2）直接服务影院的电梯、扶梯以及专用于影院的室外广告屏幕、灯箱、首层售票处电源应尽量引自影院内部配电系统，并单独加计量装置。
3动力照明系统
3.1动力系统
3.1.1空调系统和防排烟系统
1）空调系统和消防防排烟系统按照暖通专业提供的设备用量和控制要求进行配电。对于消防水泵控制柜、消防风机控制柜不应采用变频启动方式，也不应采用软启动方式；对于其它大容量电动机（≥15KW）应采用Y-Δ或变频启动，对于小容量设备宜采用直接启动方式。
2）空调系统配电箱里需配置消防强切功能，防排烟系统配电箱设计时考虑消防联动功能。
3.1.2影厅动力系统
1）各影厅专用配电箱负责本影厅的普通照明、银幕机、放映机、放映机服务器、音箱设备、放映用排风机、放映机房用空调等电源。
2）影厅内在银幕机附近设银幕控制箱，为了维修方便，应避免设置在观众出入的一侧；在放映机房观察窗口右侧设置银幕控制器。
3）放映机房专用工艺电源应按照放映设备以及配套的音响设备确定。因此在做这部分电气设计时，需充分了解各影厅的设备配置以及工作参数，不能一概而论。对于巨幕厅，建议预留巨幕公司专用配电箱负责放映设备和音响设备的配电。
4）放映用排风机配电时需考虑与放映机、排风管电动阀的联动问题。若多台放映机共用一套排风管时，任一台放映机工作，对应的放映用排风机需自动启动，并且排风管上的电动阀门需自动打开。
3.2照明系统
3.2.1照度标准值
影院内各区域参考《建筑照明设计标准》GB50034-2013选用照度标准，如表1所示。

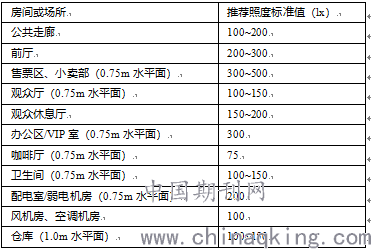

表1电影院建筑照度标准值
Tab.1 illumination standard value for cinema
.png)
3.2.2控制和配置
1）考虑到安全和管理因素，观众层公共区照明采用集中控制原则，建议采用智能照明控制器控制；小空间区域如办公室、卫生间采用翘板开关控制。空调系统如采用风机盘管，建议不配置调速开关，定速运行；如为VRV系统，可采用遥控面板控制。
2）放映层公共区域照明和放映用照明采用就地翘板开关控制，放映用照明和附近公共区域照明在放映时应关闭，防止造成炫光。各影厅内设置清洁照明、场灯照明、舞台照明（根据需要设置）、银幕后维修照明、装饰照明、踏步灯和排号灯等，其中场灯照明需平滑或分档可调，建议预留接入TMS系统的接口；清洁照明需在放映机房和影厅进门处设置双控开关异地控制，以实现放映管理和影厅清扫要求；银幕后维修照明采用单联开关控制，开关设置在银幕附近，应避免设置在观众出入的一侧；其余照明由配电箱集中控制。需要注意的事，踏步灯和排号灯采用供电电压不大于36V的安全电压。
3）设计时需充分沟通装饰专业和甲方的用电需求，防止漏预留管线和电源。如表2所示。
3.3设备选型和安装时注意事项
1）照明光源应采用高效节能光源。
2）设计施工时要采取措施避免出现银幕光干扰，以免影响放映效果和观影感受。其中放映用照明采用可伸缩壁灯，放映时应可控关闭；影厅内疏散指示灯可由装饰专业在不影响疏散效果的前提下局部遮挡，尽量避免直射屏幕；踏步灯和排号灯选型时注意控制亮度和安装位置，尽量避免直射屏幕。

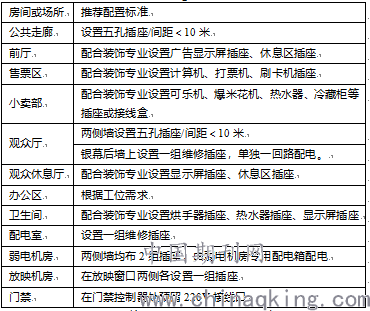

表2电影院建筑插座配置
Tab.2 Socket configuration for cinema
.png)
3）观众厅及放映机房等处墙面及吊顶内的照明线路应采用阻燃型铜芯绝缘导线或铜芯绝缘电缆穿金属管或金属线槽敷设。条件允许时，可采用阻燃型低烟无卤交联聚乙烯绝缘电缆、电线。
4）安装时，开关、插座、照明灯具若靠近可燃物，应采用隔热、散热等保护措施。各类灯具不应直接设置在可燃装修材料或可燃构件上。
5）电气设计时需考虑多种因素考虑放映机房的桥架走向和设备布置，如图1所示，以方便工程量估算和管线预留。
6）影厅动力设备电源管线待设备到位后敷设，在设计时需要充分考虑管线的预留。
4防雷接地系统
《电影院建筑设计规范》JGJ58-2008第7.3.1条规定：“放映机房、保安监控设备用房及其它弱电系统控制机房内采用专用接地装置时，接地电阻值不应大于4Ω。采用共用接地装置时，接地电阻值不应大于1Ω”。在设计时，大多数采用共用接地装置。另外，影院防雷措施应符合现行国家标准《建筑物防雷设计规范》GB50057-2010中的有关规定。
每个放映机房和弱电机房均设置局部等电位联结端子箱。放映机房内的放映机、放映机服务器、音箱机柜采用WDZ-BVR-1X16mm²铜线在地面内或墙内穿塑料管暗敷至相应的局部等电位联结端子箱，再用WDZ-BVR- 1X25mm²铜线在地面内穿塑料管暗敷接到电井内接地干线。
.png)

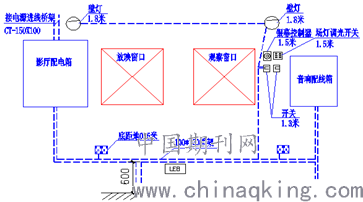

图1放映机房桥架走向示意图
Fig.1 Cabletray layout for film projection room
结束语
电影院建筑的电气设计不同于一般的建筑工程电气设计，它具有很强的专业性，对设计人员要求的素质很高。设计人员除了掌握电气技术外，还需要注意几点。首先在设计开展前熟悉原建筑系统设计，了解现场实际情况，充分理解甲方的管理理念，确定甲方需求；其次在设计过程中加强与装饰、暖通、给排水等专业的沟通，做到换位思考问题做好专业配合；最后设计人员还需要与时俱进汲取新技术，关注电影市场的商业模式的变化，为更好地开展影院电气设计积蓄能量。
参考文献
[1]中广电广播电影电视设计研究院.JGJ58-2008电影院建筑设计规范.北京：中国建筑工业出版社，2008
[2]中国建筑东北设计研究院.JGJ16-2008民用建筑电气设计规范.北京：中国建筑工业出版社，2008
[3]中国建筑科学研究院.GB50034-2013建筑照明设计标准.北京：中国建筑工业出版社，2013
[4]中国航空工业规划设计研究院.工业与民用配电设计手册.第四版.北京：中国电力出版社，2016
论文作者:李超
论文发表刊物:《基层建设》2019年第31期
论文发表时间:2020/4/21
