摘要：我国的社会主义市场经济在不断的发展中，建筑行业也得到了迅速的发展，为满足人们的不同需求，各种类型的建筑项目应运而生，建筑数量在不断增加的同时，建筑规模扩大。为保证建筑使用的安全和舒适，建筑设计中要集中做好电气工程的设计，完善建筑功能，同时提高建筑电气工程质量。完善建筑电气工程设计和施工之后，要进行工程质量的检验，其中接地电阻的检测对于整体建筑电气工程质量具有重要的影响，对于建筑电气工程的安全性和功能完善性也具有至关重要的影响。本篇文章在此基础上，主要对建筑电气工程质量验收中接地电阻检测的相关内容要点和要求等进行研究与分析。
关键词：建筑电气；质量验收；接地电阻；检测
随着人民生活水平的不断提高，各种家用电器越来越普及，住宅中的各种强弱电线路也越来越复杂，住宅用电量不断增大。随着各种新型装饰材料的不断涌现，更带动家庭装潢档次的不断攀升。但如果居民装饰一新的新居出现用电线路故障，不但可能造成居民昂贵的家用电器受到损坏，甚至可能会引发火灾，造成触电事故，危及居民的人身安全。由于室内线路一般均采用穿管后埋设于建筑物内部的隐蔽敷设方式，这就使得我们在对故障线路进行改造的同时势必会破坏室内原有的装璜，使住户在经济上蒙受严重损失。
为保障用电线路的用电安全，在线路敷设完毕后，施工单位应对线路的绝缘情况进行全面的系统的绝缘电阻检测，线路只有在绝缘电阻值达到一定要求后，才可交付使用。
民用低压供电线路的绝缘强度标准必须达到在500V电压下，绝缘电阻电阻值不低于0.5ΜΩ；对于空调回路，必须不低于1.0ΜΩ。
从现场对施工单位工程资料的检查情况来看，我们发现许多施工单位的绝缘电阻检测很不规范，检测的数量严重不足，没有进行全面的绝缘电阻检测；也有的施工单位测试表格填写的数据本身就不合格，有的数据在测试中根本就无法得到；有的施工单位甚至根本就没有测试设备，也不知道如何测试，如何填写测试记录表。
一、住宅工程用电线路检测的具体方法

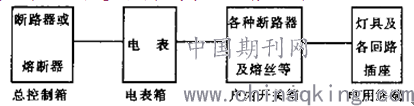

对民用低压线路进行绝缘电阻检测应使用电压为的兆欧表对各回路线间的绝缘情况进行检查。检测应分段进行，检测前各分段之间应完全断开。在住宅工程中，应分为三段：（如下图）
.png)
1、总控制箱至电表箱
对该段线路进行检测时，首先应搞清楚配线图：如果配线为三相或二相，则应对每相之间、每相对零线、每相对地线以及零线对地线之间的绝缘电阻进行检测；如果配线为单相配线，则应对相线与零线、相线与地线以及零线与地线之间的电阻进行检测。
2、电表箱至户内开关箱
对该段线路进行检测时，应分别对每户的相线对零线、相线对地线、零线对地线的绝缘电阻进行检测。
3、户内开关箱至用电终端
该段线路的绝缘电阻检测应分回路分别对各回路的线问绝缘情况进行检查：对照明回路，由于照明回路一般不设保护线，因此只对相线（火线）对零线绝缘电阻进行检测；对插座回路，该回路一般设置保护线，因此应对相线与零线、相线与地线以及零线与地线之间的绝缘电阻情况进行检测。
二、绝缘电阻检测结果分析
在绝缘电阻检测中，常常会出现不合格点，分析原因，主要有以下几个方面：
1、电线材质差，绝缘外皮为再生产品易破损。
2、施工中电线绝缘皮遭到破坏，或电管破损处以及接头处进水，影响了绝缘阻值。
3、电线接头处绝缘包裹不严密，包裹层数不够，未使用两种胶带包裹，接头处绝缘强度不足。
4、插座、灯具或配电箱内电器、配件绝缘不合格。
例如：零线端子排绝缘垫块质量差，使得零线对连接箱体的地线的绝缘电阻值达不到合格要求。
5、插座回路与照明回路未完全分开。
在这种情况下，如果该回路白炽灯开关有一个处于闭合状态，就会导致回路中火线与零线通过灯具电阻丝相通，从而使检测数值达不到合格要求。
6、线路检测时，各分段之间未能完全断开。
我们知道，断路器分为单极、双极和三极这三种，而单极和三极断路器，一般只能断开火线（相线），不能断开零线，如果检测时只通过断开单极或三极断路器开关进行隔离，零线与地线就有可能与地线在进户重复接地处相通，使得检测数值为零。有时，即使零线与地线在进户重复接地点已断开，但因零线在远处可能有多处重复接地，也会导致检测数值为零。
三、需要注意的问题
在建筑电气工程质量验收中接地电阻检测的时候，经常会产生检测数据产生偏差，主要是因为检测设备、环境、以及检测方式等方面。因此，在检测的过程中，需要注重该项问题，并且进行有效的规避，具体的内容可以从以下几点展开。在接地电阻检测的时候，一定要选择天气情况较好的时间，并且保证土质处于良好的状态，这样可以避免检测数据偏差的产生，提升检测数据的准确性。在进行检测之前，需要对各项检测仪器进行检查，一定要保证各项检测设备主要良好的状态，并且需要明确设备的使用期限，在试用期间内展开检测工作，这样也可以保证建筑电气工程质量验收中接地电阻检测数据的准确性。另外，在检测的时候，需要根据检测对象的不同，选择合适的检测设备，并且还需要对检测对象的地线与设备之间连接性进行综合考虑，避免对地接回路的安全性造成影响。需要对检测对象的电阻数值进行评估，这样可以确定准确数值的范围。同时，在确定以后，需要从多角度和多方向进行检测，以此保证检测数据的全面性。明确建筑电气工程质量验收中接地电阻检测操作过程，根据其操作过程进行检测，避免对建筑电气工程质量验收中接地电阻检测数据造成较大的影响。
四、结语
通过对线路进行规范的绝缘电阻检测，我们不但能够了解线路的绝缘情况，而且在一定范围内可以检查线路是否按图施工：在住宅配电线路设计中，照明与插座回路一般是属于不同用电回路，如果我们在检测插座回路时，闭合照明回路白炽灯开关，发现火线对零线的检测数值立即指向零，则说明照明与插座回路未按图纸要求分开敷设。
绝缘电阻检测对保障用电线路的安全使用起到的作用是不可替代的。但我们更应该认识到，绝缘电阻检测检查到的只是结果，对线路的绝缘强度好坏起决定作用的还是施工质量的好坏、原材料质量的优劣。所以我们在要求施工单位严格按规范、按图纸施工的同时，还必须做到：
1、加强对电管、电线及用电保护器质量的控制。
所有进入施工现场的原材料必须具有有效的合格证或者通过了产品质量检测，严禁不合格电气产品进入施工现场。
2、加强对敷管穿线项目的隐蔽验收。
通过隐蔽验收，检查电管、电线是否按图施工；电管的转角处以及电管、电线的接头处连接是否符合规范要求；电线的绝缘外皮有无破损；电线的接头位置（只有在接线盒内才可有线接头）以及接头处的绝缘处理是否符合规范要求。另外还要检查电管内电线是否能够拉出，以便在线路老化或故障后，可方便地拉出管内电线改造线路。
只有使用了合格的电气产品，采用规范的施工方法，严格的检查管理措施，才能保证绝缘电阻的检测结果符合规范要求，才能保证用电线路可以安全、可靠地使用。
参考文献
[1]阮凯.智能建筑及工业电气设备安装工程中的接地问题分析[J].智能城市,2019(05).
[2]李弓.建筑电气工程中防雷接地系统的施工技术探究[J].江西建材,2017(22).
[3]周卫新.建筑物接地装置接地电阻测量相关问题探讨[J].建筑电气,2016(05).
[4]李衣长,张泉锋,王婷婷.电站大地网接地电阻检测技术研究[J].建筑电气,2015(03).
论文作者:银建州
论文发表刊物:《电力设备》2019年第19期
论文发表时间:2020/1/15
