浅谈CNG加气子站工艺流程的优化设计论文_周凤柏,董志伟,周向东

摘要：本文首先介绍了CNG加气子站的常规工艺流程，文章紧接着分析了在生产运营过程中存在的一些问题，提出工艺流程的优化方案，主要内容包括二种工艺流程方案的描述及优点说明。

关键词：CNG加气子站；工艺流程；优化设计

引言

CNG作为车用燃料具有清洁和经济的优点，能够推进汽车燃料清洁化，大幅度减少车辆尾气污染，保护环境。

一、CNG加气子站工艺流程简述

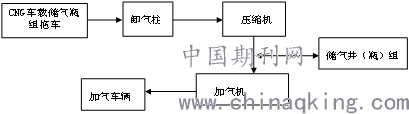

CNG加气子站工艺流程为：CNG车载储气瓶组拖车从CNG加气母站将20兆帕（表压）净化加臭的天然气运至CNG加气子站，经过卸气柱进入压缩机加气系统。CNG车载储气瓶组拖车上的天然气通过压缩机气动阀门自动切换进入压缩机，压缩到25兆帕，一路充入储气井（瓶）组，一路输送到CNG加气机为汽车加气；随着CNG车载储气瓶组拖车上的气体被不断抽出，当CNG车载储气瓶组拖车上的压力下降到2.5兆帕，压缩机自动停机，CNG车载储气瓶组拖车返回CNG加气母站进行加气。在CNG车载储气瓶组拖车不在加气站时，可将储气井（瓶）组中的压缩天然气通过加气机充为汽车加气。工艺流程框图如下：

在设计过程中，可以对CNG加气子站工艺流程进行优化，以提高加气站内设备的充分利用。

二、CNG加气子站工艺流程优化方案一

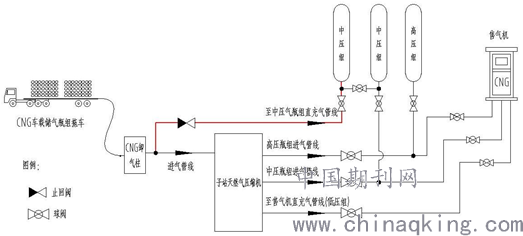

CNG加气子站中，一般只设置高、中压储气井（瓶）组，而将停在站内的CNG车载储气瓶组拖车作这低压储气井（瓶）组。由于刚进站的CNG车载储气瓶组拖车内的压力较高（约20MPa），此时可利用拖车内的压力直接为中压储气井（瓶）组充气，以减少压缩机启动耗费能量。工艺流程示意图如下：

三、CNG加气子站工艺流程优化方案二

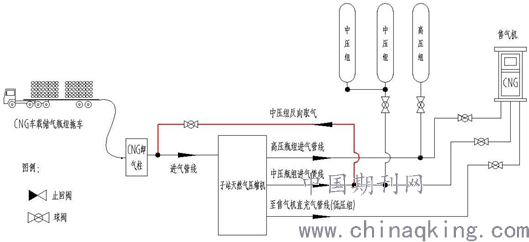

CNG加气子站气源来自CNG加气母站，需通过CNG车载储气瓶组拖车为CNG加气子站供气。在生产调度过程中，因各种原因，有时CNG车载储气瓶组拖车不能及时到达CNG加气子站。在设计时应充分考虑此种情况，可以将中压储气井（瓶）组中的CNG通过管道连接到CNG压缩机进口，经过二次加压后，直接通过高压管线通过CNG加气机为CNG车辆加气。通过此种方法，可以解决CNG车载储气瓶组拖车不在CNG加气子站时，不可持续为车辆加气的问题。

工艺流程示意图如下：

虽然CNG加气子站工艺流程较简单，但在实际运营过程中，仍存在一些问题。所以在设计时，应全面考虑实际使用情况，采取优化方案，为现场运营操作服务。

参考文献：

【1】史少帅；胡乾彬；刘晓龙；；加气母站泄漏事故后果分析研究[J]；广东化工；2013年11期

【2】王涛；刘晓龙；史少帅；；CNG加气母站风险分析及事故后果模拟[J]；天然气工业；2010年09期
