物探电法在火山岩地区勘查地下水中的应用论文_江爽

摘要：物探联合剖面法具有高精度、快速、经济和成果直观的特点成为寻找地下水源的一种重要方法，在许多地质领域中得到较广泛的应用。本文将结合实例，讨论物探联合剖面法在火山岩地区勘查地下水中的应用过程及效果。

关键词：物探电法；联合剖面法；断裂构造应用

序 言

安徽省无为县昆山乡刘家冲金峰铜矿为解决生产及生活用水，委托我队在其坎上、阳边村附近一带寻找地下水源，成井一口。根据任务及目的，我们经实地踏勘调研，选择物探联合剖面法作为该区找水的主要方法。

本次物探电法工作共施工不同极距联剖三条，对称四极电测深三个，获得异常一处，经认真调研分析，初步认为①号异常处为寻找地下水最佳地段，为布设钻井提供充分依据，为此设计井位一个。经钻孔施工验证，该孔在预计的含水段均见到地下水，终孔深度130米，水量为280t/ 曰, 大大超过矿方要求的水量。

（一）地质简况

出露的地层为上侏罗统砖桥组第一岩性段，区内岩性主要为安斑岩、粗安岩等；工作区域，断裂、裂隙较发育，是本次勘查地下水源的有利部位。

（二）地球物理特征

本次工作区涉及到的地质体电性参数，各类地质体的视电阻率为：第四系（Q）表土夹砾石视电阻率（ρ s）为75～120Ω·m，安斑岩、粗安岩其视电阻率（ρ s）为280～580Ω·m，裂隙赋水及断裂部位联剖均呈低阻“正交点”特征产出，其视电阻率（ρ s）值150～200Ω·m。综上所述，工区内各地质体电性层具有较明显差异，为寻找地下水源勘查提供了较好的地球物理前提。

（三）工作方法、技术及质量评价

⑴ 工作方法

1、踏勘工作：根据此次工作目的与任务，我们以山后、坎上、阳边、刘家冲及洪水湾一带进行了实地调查。内容包括地形地貌、水文地质等基本情况。在综合分析上述调查结束后，初步掌握了勘查区地层、岩性、构造及岩性含水特征，为选定勘查测区和物探方法部署提供了充分依据。

2、物探（电法）工作

以1：5000地形地质图为依托，在选定的勘查区内布设剖面线，采用地质罗盘定测线方向，皮尺丈量距离定测点，剖面线方位以垂直构造为原则，因地制宜，点距为10米，投入物探电测方法以联合剖面法为主，辅以对称四极电测深法。视电阻率（ρ s）值的采取，用中国装备集团重庆地质仪器厂生产的DZD-6A多功能电法仪观测数据，供电电源400v。其中联剖极距选择了AO=BO=50M、MN=10M；AO=BO=75M、MN=10M；AO=BO=105M、MN=10M；AO=BO=155M、MN=10M进行探测，对称四极电深法AB/L最大距离视情况定，以达到探测深度和满足解释工作需要为原则。

⑵ 工作量及质量评价

本次工作完成不同极距的电剖面三条，对称四极测深三个，AB/2max为325米。

本次电探工作方法技术均执行地矿部颁发的《电阻率法技术规程》（DZ/T0073-93）; 《电阻率测深法技术规程》（DZ/T0072-93）；《时间域激发激化法技术规定》（DZ/T0070-93）要求进行，工作中遇到突变点、可疑点和异常均进行了重复观测或检查观测，其误差以小于5%，电测深法0.8%，检查工作量均>20%，完全满足规范要求，全部数据均100%复查，检查无误后，方可按规定要求在计算机上绘制各类图件，图件检查校对无误后由计算机打印出最终成果图，工作成果可靠，可供利用。

（四）工作结果的解释

⑴ 综合分析

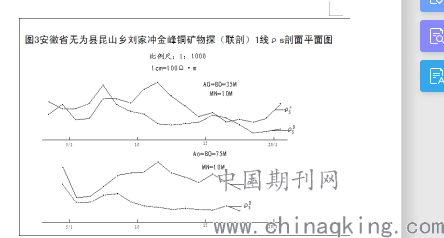

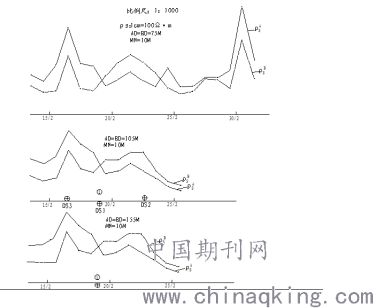

由附图2、3可见，工作不同极距剖面测到异常一处，编号为①。其中①号异常位于2线19号测点，异常为低阻正交点产出，为查证该异常性质，我们作了大极距探查（AO=BO=10 5M、MN=10M；AO=BO=155M、MN=10M），加大极距探测后，联剖低阻正交点异常仍清晰存在，交点无明显位移，表明引起异常的地质体为一近于直立的良导体。由此，我们推定①号异常系一有较大延深的断裂（裂隙）带引起，结合地形、地貌及水文地质情况分析，我们认为①号异常处，为勘查地下水之有望部位。

附图4是工区内所工作的电测深点（ρ s）曲线类型图。由图看出，区内所工作的测深点DS1、DS2曲线类型基本为同一类型（KH型），但究其各点所显示的垂向电性层、地质情况是不尽相同的。DS2点其KH型曲线左前支ρ s值较大，认为系第四系表土夹砾石的反映，而曲线中段ρ s值均在200～400Ω·m，结合区地质情况、电性资料知，这样的ρ s值可能是岩石破碎的反映，后支呈45°渐进线上升系完整基岩所致。

DS1点其KH型曲线左前ρ s值较低，认为系第四系表土夹砾石的反映，曲线中段ρ s值均在200～300Ω·m，有一定厚度低阻电性层，结合区内地质情况，ρ s值认为是安斑岩、粗安岩岩石破碎裂隙含水所致，再由联剖成果考虑，DS1点位于联剖正交点异常产出处，由上所述，我们认为DS1点处为勘查地下水最佳地段，设计地下水勘查钻孔1个，孔深150米，为直孔。目的了解断裂、裂隙含水性。现定量解释有望点电性层（段）厚度如下表：

结束语：

1、笔者经验，在火山岩地区利用物探电法在寻找地下水源时，合理利用地质资料与物探资料相结合，从多个角度来进行综合性的考虑，根据目的与任务，然后科学合理来运用方法，方法的选择很重要，选择的好，找水效果比较明显。

参考文献：

[1]付良魁，电法勘探教程．－北京：地质出版社，1983.

[2]李金铭，激发极化法方法技术指南．－北京：地质出版社，2004．10

[3]李金铭，地电场与电法勘探．－北京：地质出版社，2005．07

[4]中国水利电力物探科技信息网，工程物探手册．2011.3

论文作者:江爽

论文发表刊物:《工程管理前沿》2020年第2期

论文发表时间:2020/4/22
