摘要：土钉支护是一种结构轻巧、稳定性好、造价经济、施工快捷方便的基坑支护方法。目前由于土钉支护结构具有经济可靠且施工快捷等特点已在我国得到迅速推广和应用。
关键字：基坑工程；土钉支护；施工工艺
概述
基坑工程分类较多，按照施工工艺大体分为放坡开挖及支护开挖两大类。放坡开挖既简单又经济，一般在条件具备时优先选用，但目前深基坑工程大多是在市内修建，基坑较深而场地往往又比较狭小，不具备放坡开挖条件，通常均采用有支护开挖，土钉支护具备以上特点，是目前边坡支护的一个重要方法。土钉支护的正确施工工艺是基坑支护的一个重要环节。
1施工准备
1.1 现场交接及临设准备
工程开工前，对施工现场的以下一些方面进行交接，确保工程开工顺利进行。
（1）轴线定位点及标高控制点的交接
工程开工前，业主应就轴线定位点和标高控制点进行书面交接。交接工作在监理工程师主持下进行，办理交接手续，施工方在施工期间对接收点位负责保护，确保原始点位不被破坏。
（2）施工区域平面的交接
进场后，对施工场地绘制平面图，按照业主要求，设定施工区域，并对施工区域进行封闭，保证施工部扰民、不被民扰。
1.2 临时用水用电
本设计工程施工用电约200kw，在现场四周设置5个一级配电箱。临时用水供应量为20 。
1.3 施工平面布置
根据建设单位要求，做好施工场地的规划。
1.4 放线测量
1.4.1 定位放线
定位放线工作是施工准备工作中的一项极其重要的技术工作，它直接关系到工程的定位，定位放线是准备工作中的首要任务之一，是控制工程质量的第一个特殊工序。测量放线的工作由项目技术负责人组织和主持，而且必须由持有资质证书的专业测量人员实施。工程定位控制点精确放出后，做好控制点的保护，并且做好定位放线的记录。定位放线成果经项目部检验合格后，报工程监理单位或者甲方复验，未经监理单位或甲方指定的专业测量单位签认，不得进行下道工序施工。
1.4.2工程测量
工程测量是在定位放线测量的基础上对工程的轴线、标高等进行的测量工作，工程测量的依据是定位控制测量点，其工作由现场测量员和专业施工员配合进行的。
1.5技术准备
（1）做好图纸会审工作，由项目部组织各专项人员进行图纸学习和自审，认真领会图纸，了解设计意图，找出图纸上的疑问，由项目总工组织各专业会审，提出需由设计院解答的问题，在设计交底会上予以解决，将影响施工的疑问在施工前消除。
（2）编制详细的安全、技术交底，按规定程序进行交底。
（3）做好各种计量器具的检测鉴定工作，使各检测仪器处于有效的受控状态。
（4）复核定位坐标点及高程控制桩，绘制测量成果，报业主、监理确认和批准。
1.6施工队伍准备
选派技术成熟、专业性强、组织严密、战斗力强而且有丰富同类施工经验的专业队伍。
1.7施工机械准备
施工前，着手准备和调配能满足本工程施工的机械设备，需要时可随时进入施工现场。
1.8物资材料准备
应与一些信用良好的材料大供应商建立融洽的关系，双方合作，可在最短的时间内落实货源并保证。根据施工进度计划编制需要量计划，并根据物资需要量计划编制物资的采购、运质量。
（1）做好材料供应计划输计划。
（2）与多家供应商建立供求关系。
（3）严格合约条款，对供应时间作出明确的规定，并严格执行。
（4）做好材料储备。根据月度计划，超前采购所需材料，保证现场材料储备能满足工程需要。
（5）做到材料专款专用。
2 施工准备的保障措施
（1）工程开工前，首先组织单位参与工程施工的相关专业工程师，由项目总工牵头对项目各级管理人员进行集中培训，学习相关法律法规，灌输本项目管理指导思想、管理原则及方法，学习国家、市颁布的新规范、新条例，学习针对本工程所确定的管理规定、施工工艺、施工方法，让所有管理人员明晰设计文件，掌握施工管理。施工组织以及施工技术的全部内容，管理人员必须经考核通过后才能正式上岗。项目管理人员再对其管辖范围内的劳务层各专业施工队进行培训，以书面交底方式，让劳务层人员都能熟悉掌握各项管理制度，操作工艺等。
（2）项目经理部协调各个专业施工队伍主要施工人员提前明晰图纸内容，提出图纸中存在的和施工中需要解决的问题，尽快组织图纸会审，做好开工前的准备工作。
（3）临时设施建设和机械进场前的检修调试，应提前安排落实，为作业班组进场马上投入生产提供条件。
（4）与设计、监理单位进行联系，尽快取得场地坐标控制点的布置图，为进场测量定位提前做好准备。
3工艺流程
工艺流程如下：施工准备→分层开挖→刷坡、安设伸缩缝沥青木板、泄水孔无沙混凝土板及检查梯→喷射第一层混凝土→钻孔、插土钉、注浆→挂钢筋网、上钢垫板、螺帽→喷射第二层C20混凝土→喷射表面水泥砂浆→重复工序至基坑底→施工墙脚→结束
4施工工艺要求
（1）分层开挖路堑及刷坡
严格按照设计要求进行分层开挖。每段开挖长度，应时边坡允许变形量、施工速度和边坡稳定性而定，一般控制在20m左右。每一份层高度，视边坡自稳情况及土钉间距而定，通常情况下土质边坡控制在1～2m，岩质边坡控制在1～4m。
边坡宜采用人工或小型机械清刷平整，严禁超挖、欠挖。边坡修正完成后应立即喷射第一层混凝土，尽量缩短暴露时间，避免出现坍塌。
（2）喷射第一层混凝土
喷射混凝土强度等级不宜低于C20，其配合比一般为：水泥∶砂石=1∶4～1∶4.5，水∶灰=0.3～0.4∶1，砂∶石=1∶1。喷头一般离坡面1～1.5m，由下而上螺旋形移动喷头喷射混凝土，按预埋的标志喷够厚度且大面平整为止。混凝土终凝（约4h）后，洒水养护。
（3）钻孔、插土钉、注浆
第一层混凝土完成后，安设计锚杆间距布置孔位。

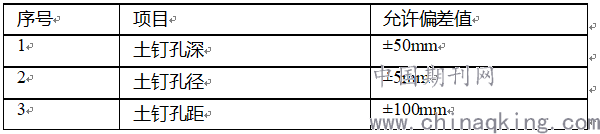

表5-1 土钉墙施工允许偏差表
.png)
.png)
求施工现场利用Φ50mm钢管进行加工作业，尽量保证首环的着力点位于未侵限的钢拱架相反面，并且提前在换拱区域基于环向注浆的前提下，再添加设置第二道防线。确保打设角度在35至45°的范围之内，同时不影响下一榀拱架的装配。通常来说，超前小导管长度大于等于2m，与前后环向小导管的搭接长度大于等于1m，两者之间距离相差30cm。
4.5拱架的更换及连接
因为由断面勘测结果显示，需要凿除侵限区域喷射混凝土，为了有利于拱架的更换及连接，喷射混凝土凿除钢架割除时，应该在两端多破除50至60cm，在进行换拱前提前对距离每榀钢架切割下方50cm的位置，每处左右两侧各打设2根锁脚锚管，适应准42mm，单根长度3.5m的锁脚锚管。施工人员应当重视拱架的连接，确保连接钢板进行焊接时饱满达标，并且换板连接板位置应该设置在除拱顶以外的其他位置。
4.6实施监控量测
在进行初支换拱过程时，黄土建设单位以及企业应当注重对施工过程进行实时监控测量作业，组织专业的探测人员在拱顶沉降以及拱周边收敛过程开展实时监控测量，完成对换拱的每榀拱架进行及时、科学、合理的观测点埋设，并且根据施工进度采集原始数据，确保数据的时效性，同时将采集的数据传输到隧道监控量测信息系统，利用计信技术对复杂、繁多的数据迅速实现时态曲线回归的探究分析，观测人员针对图表结果掌控围岩变形情况，其次及时转告施工现场管理人员，如此很大程度上提高工作效率。
结束语：
综上所述，对于在特殊地质条件下，黄土隧道的换拱施工过程并不是一蹴而就的，施工作业人员以及监理单位都应当重视整个隧道施工郭政的每个环节，以首先支撑、把控注浆、管理超前、弱拆除、强支护、短成环、二次衬砌适时施作的换拱施工原则为中心，坚守以人为本的重要思想，灵活运用多种高科技技术实现黄土隧道在特殊地质情形的换拱施工，尽量避免对换拱施工造成安全隐患。希望本文能够为黄土隧道的施工提供了一定的采纳、借鉴经验。
参考文献：
[1]张伟.黄土隧道特殊地质条件下换拱施工技术研究[J].价值工程,2018,37,(20):141-143.
[2]马德文.黄土隧道变形换拱处理技术分析[J].低碳世界,2018,(06):210-211.
[3]杨剑雄.双线铁路隧道黄土段三台阶带的仰拱施工技术应用[J].工程技术研究,2018,(01):62-63+122.
[4]陈均甫.复杂地质条件下的隧道连拱施工技术[J].西部交通科技,2018,(01):131-134.
[5]徐仁华.浅埋黄土隧道换拱施工技术[J].中国高新技术企业,2017,(05):176-177.
[6]张勇.双线浅埋黄土隧道扣拱施工工艺[J].山西建筑,2013,39,(08):137-138.
论文作者:徐翔宇1,白雪儿2,王宁3
论文发表刊物:《基层建设》2018年第29期
论文发表时间:2018/12/12
