（1.大庆油田大庆油田建设集团油建公司第九工程部 黑龙江省大庆市 163000；
2.大庆油田第一采油厂第二油矿生产准备队 黑龙江省大庆市 163000；
3.大庆油田第五采油厂第二油矿综合队 黑龙江省大庆市 163000）
摘要：针对联合站油、水泵房内无天吊，在拆卸电动机等大型设备时劳动强度大，危险系数高。人员操作过程中容易破坏泵房地面及损坏电机和泵的基础，在搬运过程中人员易受伤等问题，研制了联合站多功能移动支架，解决了在搬运电动机等大型设备时劳动强度大等问题，避免了人员操作时容易破坏泵房地面及损坏电机和泵的基础等问题。根除了在搬运过程中人员易受伤等现象的发生。可在联合站内搬运设备的使用领域范围内推广。对今后的联合站日常巡检、维护工作具有一定的指导意义。
关键词：主体支架；提升手轮；牵引钩；万向脚轮
联合站内检修、更换大型设备75KW电动机时，需要拆卸电动机电缆、固定螺丝。然后将电动机移出电机底座，移至到泵房外，然后用吊车将电动机吊到板车上。由于电动机自身重量达到600多KG。操作人员利用撬杠将电动机移出电机底座，耗时、费力且极容易受伤。所以研制了联合站多功能移动支架，多次解决了现场拆卸电动机等大型设备的技术难题。
1联合站多功能移动支架
1.1支架结构

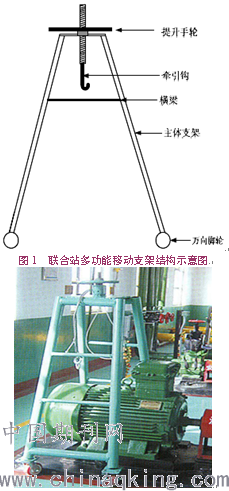

主要由提升手轮、牵引钩、主体支架、横梁、万向脚轮等五部分组成：（如图1）
.png)
图2 联合站多功能移动支架现场应用图
1.2工作原理
⑴拆卸油泵房75KW电机时，首先拆除电动机连接电缆、电动机底座固定螺丝，把短钢丝绳穿入电动机吊环内。
⑵将丝杠旋至提升手轮的底端，把短钢丝绳绳套的两端分别挂入牵引钩内。
⑶旋转提升手轮，丝杠上行带动牵引钩，钢丝绳收紧，继续旋转提升手轮，上提电动机。
⑷当电动机完全脱离地面后，利用联合站多功能移动支架及万向脚轮，轻松将电机移出电机底座，送至到泵房外。（如图2）
1.3技术参数
⑴提升手轮采用直径80mm手轮，保证有足够的上提旋转力。
⑵丝杠与牵引钩采用内螺纹、外焊接的连接方式，最大可承受的载重量为3吨。
⑶横梁用于固定主体支架，防止主体支架悬吊重物时坍塌。
⑷万向脚轮用于联合站多功能移动支架的横向和纵向移动。
2现场应用情况
2015年7月至今，在大庆油田推广300套，应用1300多次，避免了在悬吊电动机等大型设备时，破坏泵房地面及损坏电机和泵的基础，根除了在搬运电动机等大型设备过程中人员易受伤等现象的发生。同时大大减少了检修、更换电动机的检修时间，有效地提高了机泵的运行时率。(如图2)
3结论及认识
⑴联合站多功能移动支架制造工艺简单，操作方便，适用于联合站检修、更换设备时的常规作业。
⑵联合站多功能移动支架，得用提升手轮与丝杠牵引钩的配合，最大限度的保证了上提的力量。大大减轻了施工过程中对悬吊设备的扶持力。
⑶联合站多功能移动支架的丝杠与牵引钩采用内螺纹、外焊接的连接方式，最大可承受的载重量为3吨。
⑷联合站多功能移动支架替代了原始的工具撬杠，利用万向脚轮最大限度的提高了悬吊设备的移动速度，减少了检修、更换电动机等大型设备的检修时间，大大提高了拆装设备的效率。已在大庆油田全面推广，具有广阔应用前景。
作者简介
卫东，汉族，大庆油田建设集团油建公司第九工程部，高级技师，从事电气高压试验继电保护调试工作。
姜平，大庆油田第一采油厂第二油矿生产准备队，维修电工高级技师，从事电机控制、节能方面的工作。
刘宇，大庆油田第五采油厂第二油矿综合队电工班，维修电工，从事机采井控制电路维护，站所照明等工作。
论文作者:卫东1,姜平2,刘宇3
论文发表刊物:《电力设备》2018年第21期
论文发表时间:2018/12/12
标签：电动机论文; 支架论文; 多功能论文; 手轮论文; 万向论文; 设备论文; 泵房论文; 《电力设备》2018年第21期论文;
