摘要：原箱变容量只有160KVA，无法满足生产需要，因此，在原箱变北侧新建一座变电所以满足现有用电负荷需要，实现设备稳定运行。
关键词：供电设计；变压器选型
一、设计背景
车间变电所采用10KV外部电源进线供电电压，经高压配电所将10KV高压转换成3.3KV、1.14KV、0.66KV、0.38KV电压供各设备使用。原箱变容量只有160KVA，无法满足生产需要，因此，在原箱变北侧新建一座变电所以满足现有用电负荷需要。
二、用电负荷统计与计算

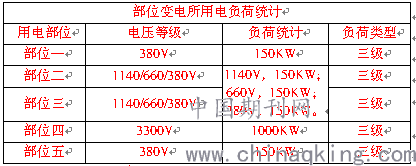

1、用电负荷统计：
.png)
2、用电负荷计算：
按需要系数计算各组负荷：
有功功率：P=Kd×∑Pe
无功功率：Q=P×tanφ
视在功率：S=（P²+Q²）1/2
用电负荷：Sc=Kt×S
上述公式中，∑Pe为各设备功率之和，Kd为需用系数，cosφ为功率因数，Sc为用电负荷，Kt为同时率。
①、部位四，3.3KV负荷计算：
有功功率：P=Kd×∑Pe=1×1000=1000KW；
无功功率：Q=P×tanφ=1000×1.02=1020KVA；
视在功率：S=（P²+Q²）1/2=1428KVA；
用电负荷：Sc=Kt×S=1×1428=1428KVA。
②、部位二、三，1.14KV负荷计算：
有功功率：P=Kd×∑Pe=0.7×150=105KW；
无功功率：Q=P×tanφ=105×1.02=107KVA；
视在功率：S=（P²+Q²）1/2=150KVA；
用电负荷：Sc=Kt×S=0.8×150=120KVA。
③、部位二、三，0.66KV负荷计算：
有功功率：P=Kd×∑Pe=0.7×150=105KW；
无功功率：Q=P×tanφ=105×1.02=107KVA；
视在功率：S=（P²+Q²）1/2=150KVA；
用电负荷：Sc=Kt×S=0.8×150=120KVA。
④、部位二、三，0.38KV负荷计算：
有功功率：P=Kd×∑Pe=0.7×150=105KW；
无功功率：Q=P×tanφ=105×1.02=107KVA；
视在功率：S=（P²+Q²）1/2=150KVA；
用电负荷：Sc=Kt×S=0.8×150=120KVA。
⑤、部位一，0.38KV负荷计算：
有功功率：P=Kd×∑Pe=0.85×150=128KW；
无功功率：Q=P×tanφ=128×0=0KVA；
视在功率：S=（P²+Q²）1/2=128KVA；
用电负荷：Sc=Kt×S=0.9×128=115.2KVA。
⑥、部位五，0.38KV负荷计算：
有功功率：P=Kd×∑Pe=0.85×150=128KW；
无功功率：Q=P×tanφ=128×0=0KVA；
视在功率：S=（P²+Q²）1/2=128KVA；
用电负荷：Sc=Kt×S=0.9×128=115.2KVA。
用电负荷计算统计表：
三、变压器选择：
变压器容量Snt应保证在计算负荷Sc下能长期可靠运行，变压器按照70%负荷率进行计算。
因此，0.7Snt≈Sc
3.3KV变压器，Snt1=2040KVA，取变压器容量为2000KVA；
1.14KV变压器，Snt2=171KVA，为满足生产扩展需要，取变压器容量为315KVA；
0.66KV变压器，Snt2=171KVA，为满足生产扩展需要，取变压器容量为315KVA；
0.38KV变压器，Snt2=500.6KVA，为满足生产扩展需要，取变压器容量为800KVA；
四、高低压电缆选择：
因电缆入地，受电缆温升、损耗，以及考虑以后生产中的扩大生产等原因，10KV侧选择电缆时按照变压器满负荷状态进行选择，负荷侧按照正常负荷升高一级选择电缆截面积。考虑到方便全集团公司调剂等原因，一次侧电缆选择型号为YJV22型铜芯交联聚乙烯绝缘钢带铠聚氯乙烯护套电缆；负荷侧3.3KV、1.14KV、660V电缆选择MYP型矿用橡套电缆，负荷侧380V电缆选择VV型铜芯导体聚氯乙烯绝缘及护套电力电缆。
