中建五局第三建设有限公司 长沙 410000
摘要：成都市天府新区新兴工业园服务中心项目为西南地区第一个装配式公建项目。项目2#楼为框剪结构，包含公寓、商业、公交车站等功能，混凝土预制率为21%，地下室及地上1层至3层为全现浇，4层至11层采用现浇梁柱与预制叠合板、预制楼梯的组合装配式结构方式，层高3.4m，板厚120mm。单层含预制叠合板296块，叠合板最大尺寸为1.77m×5.62m×0.06m，通过侧面预留筋及预埋板面桁架筋实现同现浇梁及现浇板叠合层之间的连接。设计叠合板同现浇板交错布置，支模架体系搭设难度大，支架搭设、模板铺设及加固、叠合板吊装、现浇梁板钢筋绑扎等工序穿插较多，常出现相互制约、影响施工质量及工期的情况。项目在施工中进行多次试验和改进，优化工序，制定各个流程环节移交标准，为以后采用现浇梁柱同预制叠合板组合的装配式建筑项目施工组织提供了可靠可行的经验。本工法操作简单，改善了预制叠合板装配施工工序组织难关，提高了施工质量及进度。
关键词：现浇梁柱，预制叠合板，工序穿插
1.工艺原理
经过多次试验和改进，优化支架搭设、模板铺设及加固、叠合板吊装、现浇梁柱钢筋绑扎等工序，制定各个环节移交标准，在多工序穿插施工中形成标准流程，从而改善预制叠合板装配施工组织效率，提高施工质量及进度，降低建设成本。
.png)

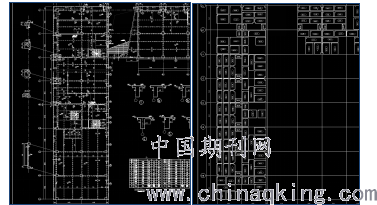

图1 2#楼结构平面布置图局部 图2 2#楼叠合板平面布置图局部
2.施工工艺流程
现浇柱钢筋套入箍筋→支模架搭设→现浇柱钢筋绑扎及封模→架顶木枋架设及标高复核→现浇梁支底模及钢筋绑扎→预制叠合板吊装→现浇梁及叠合层钢筋绑扎→安装余下侧模、板带模板并加固→浇筑混凝土。
3操作要点
3.1 现浇柱钢筋套入箍筋
柱纵筋在连接前把箍筋预先套好在板面上柱纵筋预留接茬段上,根据设计图纸计算好所需箍筋的数量,待纵筋连接后、支模架搭设完成后逐段绑扎固定。
3.2 支模架搭设
选用承插型盘扣式钢管支架，配合其他构件组成整体支撑体系。在局部受力较大、较集中的范围内采用局部加密，以保证受力均匀。脚手架底部采用可调底座，调节基础平面高低误差，保证架体的安装精度。在局部横杆与立杆间拉有斜杆和水平拉杆，加强整体的稳定性。脚手架的上部装有可调顶托，最大调节高度可达300mm。支模架立杆组合：可调底座+350mm底杆+2m立杆+0.5m立杆+0.2m立杆+可调顶托。
.png)

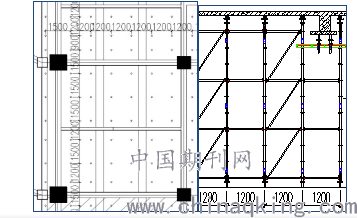

图3 架体平面布置图局部 图4 架体立面布置图局部
3.3 现浇柱钢筋绑扎及封模
受场地限制，柱筋绑扎、对接、柱模板安装均需利用叠合板支模架作为操作架高空作业。支模架搭设完成后，按设计图纸将柱筋绑扎完成后，开始柱模板安装。
柱模安装前，必须在柱子位置处放两条线，内线为柱子截面尺寸，外线为20cm控制线，模板线必须拉通线检查。根据柱模板定位线，在柱模下口焊限位钢筋（φ6-8）。柱模采用15厚黑色双面覆膜模板，φ48mm×2.8mm钢管背楞和外楞，M12的对拉螺杆进行安装和加固，安装前进行柱内垃圾清理。模板就位后，采用钢管背楞进行柱子模板加固。
.png)

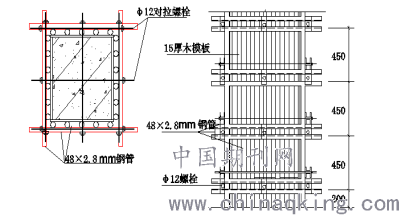

图5 柱模安装示意图
3.4 架顶木枋架设及标高复核
在支模架立杆顶部插入可调顶托，板底顶托直接插接于立杆上端，梁底顶托插入立杆上端布置的水平双槽钢内，顶托上方摆设100*100木方；并调整、复核木方顶面标高至设计叠合板底面标高。
.png)

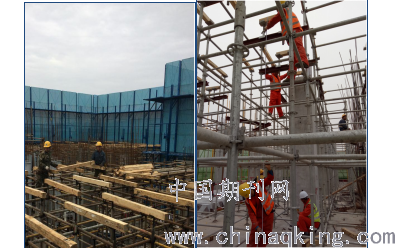

图6 木枋架设 图7 支模架标高复核
3.5 现浇梁支底模及现浇梁钢筋绑扎
支模架搭设完成后，支设现浇梁底部模板，由于叠合板侧面留设有接茬筋需锚入现浇梁体，若此时先吊装预制叠合板，则在叠合板下方架体上木工将没有足够空间实施侧模安装，且无法实现侧模板与预制叠合板之间的缝隙密闭封堵；若先将现浇梁两侧模板安装完成再吊装预制叠合板，则梁模板内钢筋工将没有操作空间绑扎梁钢筋。因此，本步骤仅安装现浇梁底模及靠近预制叠合板一侧的现浇梁侧模，另一侧模暂时不能安装。
.png)

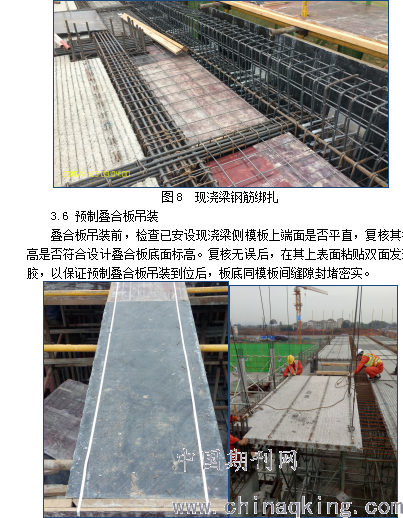

图9 模板断面粘贴双面胶 图10 叠合板吊装
3.7 现浇梁及叠合层钢筋绑扎
叠合板吊装完成后，钢筋工可于未封侧模一边的支模架上搭设操作台，进行现浇梁及叠合层钢筋绑扎。
3.8 安装余下侧模、板带模板并加固
浇梁钢筋绑扎绑扎完成后，安装现浇梁余下一侧模板及预制叠合板间板带模板，并进行加固。
.png)

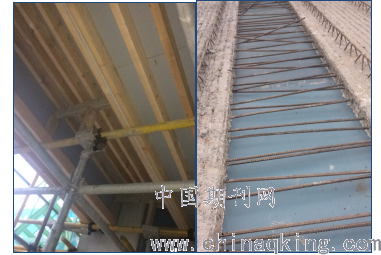

图11 现浇梁模板安装完成并加固 图12 预制叠合板间板带模板安装完成
3.9 浇筑混凝土
现浇梁、现浇板、叠合层钢筋绑扎完成后，封堵梁柱节点模板；开始混凝土浇筑。
4.结语
本施工组织通过充分利用施工现场有限空间，对现浇柱钢筋绑扎、现浇柱模板支设、预制叠合板及现浇梁支架搭设、现浇梁模板铺设、预制叠合板吊装、现浇梁板钢筋绑扎等流程施工顺序进行优化排布，细化各工序移交标准，降低各工序穿插施工造成的制约影响，减少人工投入，缩短标准层施工工期，保障施工质量，提高了施工效率，在施工过程中能产生较大的经济和社会效益，能促进装配式建筑的施工管理水平发展，在采用预制叠合板与现浇梁柱的装配式建筑工程中推广应用具有重要意义。
通过本项目预制混凝土结构施工实践可以发现，仅采用预制叠合板同现浇梁柱组合的结构型式的施工工序穿插较采用预制柱、预制叠合梁、叠合板组合的结构型式复杂，施工组织难度更大。提高建筑混凝土预制率对降低施工难度、节省人工成本具有显著作用。
