摘要：随着中国经济的迅速发展，人们生活与生产增加了用电的需求，让电网建设规模扩大，在高压输电线路的项目中，220KV输电线路的紧 线施工技术担负关键的作用。架设输电线路中的关键组成部分是紧线工程，因为瓷瓶串重量大，紧线工程存在非常大困难，传统紧线技术中 ，加大紧线的牵引力是关键方法，然而这措施非常容易导致断线等意外状况，有显著的缺陷与安全问题，针对这一点，要实施技术改进，本 文对此提出了几点建议。
关键词：220KV输线电路；紧线技术；改进方法；解析
引言：
电力线路工程是电网中的关键组成，而220KV输电线路是发电厂向电力中心输送电能和负荷的关键线路，而让220KV输电线路的改建、新建项 目愈来愈多，而作为输电线路项目中的关键施工工序，线路紧线施工技术的运用就是根据设计紧线应力，在组立杆塔上架设导线与避雷针。 通常状况下，输电线路紧线工作都是在项目最后实施的，其施工技术的好坏直接关系着整个项目的质量。所以，进一步改善紧线施工技术， 确保220KV架空输电线路的项目质量，对于中国电力事业的稳步前行具备积极的实际意义。
1、传统的220kv输电线路紧线施工技术
随着中国经济的发展，城市建设也在快速的发展，也在进一步的扩大城市化带来的用电需求，城市发展的基本能源因素是电，因此建设输电 线路就变成了经济发展的关键组成部分。现阶段，在中国，部分比较传统的紧线施工在仍然存在很多缺陷，下面我们将对220KV线路系统的施 工技术实施介绍。
在220KV输电线路的紧线施工技术中，卡线器是其相对关键的工具，它非常好地完成了紧线设备和导线之间的有效联接。假如没有什么特殊的 要求，通常状况下，工作人员会通过绞磨的形式来实施收紧导线，当导线弧度符合预定的设计值相时，则由工作人员在杆塔上对导线等进行 高空划印作为标记，这高空划印并没有完成，还需要用黑胶布实施缠绕做划印处理垂直于导线挂线孔的下方导线。在上面工作的基础上，对 导线实施回松，以绝缘子串先前组装确定的长度为技术性根据，并合理地选择导线的长度，为让绝缘子串挂上导线和挂线孔，首先要使用有 关的技术方法对其实施相关地处理。之后把紧线和导线相连，这需要用到卡线器，还能够用铁丝、木棒等来连接绳子和绝缘子串等金属具材 。
2、现阶段输电线路紧线施工技术改进措施分析
2.1 紧线施工前的准备工作
2.1.1 紧线前技术要求
紧线通常是以设计给定的耐张段为紧线段，用来紧线操作的是耐张段一端的耐张杆塔，称为操作塔，用来挂线操作的是另一端耐张杆塔，称 为锚线塔；紧线的准备工作就绪后，已挂好导线的锚线塔，并将导线展放到位，依照要求把耐张杆塔临时拉线打好和做好横担补强方法；对 导线实施全面检验，损伤已依照标准要求实施处理，在耐张段弧垂观测档处把弧垂观测板绑好，同时已架设好的仪器用经纬仪观测，交叉跨 越处和沿线工作人员联络信号通畅。
2.1.2 紧线工作现场布置要求
1）紧线所用的设备与工器具依照最大牵引力选定，合格完好的质量，而且依照要求布置好，处于待命状态。
2）紧线方法使用单线紧线法就是一线一紧的方法，牵引设备在每根导线配备一套，双分裂导线紧线共用采两套牵引设备，

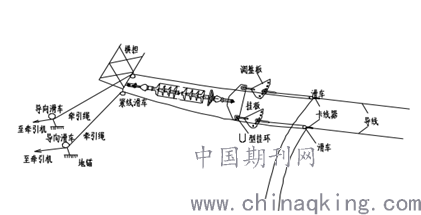

3）依照图纸在紧线耐张塔的横担上挂组装好的绝缘子金具串，牵引绳的一端连接到调整板中间孔U型挂环上，牵引绳另一端通过起重滑车、 紧线滑车、导向滑车后，连到机动绞磨上，其布置现场见图2。
4）紧线前要对施工人员实施具体分工，交代岗位职责，任务、联络信号和所需注意事项。
5）在交叉跨越处和有余线处都要设置专人监护，而且要确保联络通信畅通。
2.2紧线操作
2.2.1对有避雷线的输电线路，要首先紧好避雷线，对于水平排列的线路要使用先紧中线，之后紧两边线的原则，而对于垂直排列的线路，则 要从最上层的导线开始依次紧好。挂紧线滑车设置在耐张杆塔挂接线点的下方处，需要导线与牵引绳的连接点部位不能直接通过紧线滑车， 而要先把余线收紧以后再把线器含紧。
2.2.2保证紧线作业现场有可靠的通讯形式，而且全部现场施工人员都可以清楚的了解。在对机械牵引的时候，现场指挥人员要对导、地线的 收紧状况实施紧密注意，假如发现不正常信号或传来停止信号时，要马上终止继续牵引，当把问题查明并完成处理后才能持续牵引。
2.2.3当导线收紧快靠近设计要求的松弛度时，能把牵引速度放慢，等达到松弛度的信号发生后要马上终止牵引，等待半分钟后再不会出现变 化后，就能在紧线杆塔的导、地线的挂点处实施画印。当中画印的目的是为了了可以把导线挂线孔垂直向下直到牵引绳交点的部位画出，要 先把记号做好之后再绑好绑线。
2.2.4在紧线施工中的大耐张段假如有2个以上的观测点时，要先等待距牵引端远方的观测档松弛度达到设计规定值后，再实施反复调整，最 后让各挡的观测松弛度都可以达到设计要求值。使用螺栓式或者楔形耐张线夹的导线划印后，要依据绝缘子串的长度对线夹的部位实施测量 ，之后再把线夹卡好并连同绝缘子一起挂上。
2.3对高空划印和挂线技术的改进
针对传统有关高空划印和挂线技术的弊端，通过分析提出改进技术。第一，当导线弧垂值处于规范值区域内，马上实施划印工作；第二，高 空作业时，人员一定要把安全措施做好，要安全地沿着牵引绳走到卡线器四周在导线上做好每一个记号；第三，严格依照要求接好耐张线夹 ，就是把耐张线夹装在距钢锚约1m部位，而且把防震锤装好，以保导线安全，然后能使用紧线施工技术方法来把牵引钢丝绳接好，这时就开 始实施挂线工作；第四，在挂线时，高空作业人员要把安全防护方法做好，要缓慢的沿着绝缘子串爬出，再用U型挂环把导线耐张线夹钢锚挂 在调整板上，另外，在回松牵引线钢丝绳时，要等导线稳定后，观测导线弧垂值是不是出现改变，如果有变化板挂线的孔位要及时调整来满 足技术要求。
结语
220w输电线路紧线施工是一项时效性要求非常高、劳动强度相对大、技术含量相对高的野外工作，而且受环境、天气、地理等原因的影响相 对大。所以在改进施工技术的同时，要确保安全性，对于存在的问题及时发现，及时解决。传统的进线形式中存在的安全性不高，不理想的 效果、改造施工成本高等问题，通过改进是能够有效防止的，其优点在于紧线时牵引力合理，防止了导线的断裂；在高空划印时提前连接绝 缘串子与导线，持续加工导线，使距离误差减少，此外在调整导线的弧垂度方面也相对方便，成本低，值得在电网建设中推广运用。
参考文献：
[1]卢宁江.220kV输变电工程线路施工技术分析[J].工程技术，2011（7）.
[2]叶郁葱.输电线路紧线施工技术的分析和改进[J].电气技术，2013（2）.
[3]钱晓明.刍议输电线路紧线施工存在问题[J].中国新技术新产品.2011（16）：103.
