基于混凝土中氯离子含量检测技术分析论文_宋凤英

浙江唯胜园林建设有限公司 311800

摘要：对近80个工地约300批混凝土拌合物氯离子浓度进行检测。检测结果表明：在所抽检的样本中，氯离子浓度在较低浓度范围（≥0.005%，＜0.06%）的样本数占到了总样本数的87.8%，中间浓度范围（≥0.06%，＜0.30%）内的样本比率为11.9%，也有一组C30的样品为较高浓度（≥0.30%），超过了国家相关标准的限量值。

关键词：混凝土拌合物；氯离子浓度；检测。

前言

近年来，关于建筑工程违规使用海砂从而导致房屋的结构开裂，甚至成为危房的事件屡见不鲜【1】。自杭州的某些工程使用不合格的海砂被媒体曝光后，再次把这一话题推向了风口浪尖。由于在浙江省河砂日益紧缺，混凝土生产企业不得不挺而走险在去使用“淡化”海砂。据报道杭州地区目前混凝土所用的砂60～70%是淡化海沙或者是淡化的海沙与河沙混用，因此，加强混凝土中氯离子的监控成为混凝土日常监督检测的内容之一。2013年3月28日要求在混凝土浇筑现场对混凝土拌合物氯离子含量实行见证取样抽检。2014年下半年，杭州市在建工程均按文件的要求对现浇混凝土的氯离子含量进行检测，及时控制混凝土中氯离子含量，保证建筑工程的百年安全。

自2014年8月至2015年12月，我司对杭州市近80个工地的约300组混凝土拌合物氯离子浓度进行检测，下面就相关的数据进行统计分析，以此可以看出在控制后，杭州市混凝土拌合物氯离子浓度大致的分布区间。

检测依据

JGJ270-1998《水运工程混凝土试验规程》[2]

JGJT322-2013《混凝土中氯离子含量检测技术规程》[3]

仪器设备

1、新拌混凝土氯离子含量检测仪（型号：C-6型；产地：日本）；

2、DY-2501A型氯离子检测仪（型号：DY-2501A；产地：韩国）；

3、5mm标准筛；

4、温度计。

以上设备均送华南计量研究院进行检定，且在有效期内。

试验过程

1、取样

混凝土搅拌车到达现场后，放料1/3～3/4时，用容器取3L左右的样品。

2、检测方法

(i) C-6型新拌混凝土氯离子含量检测仪：用小勺把样品搅拌均匀然后取适量的混凝土拌合物到测定量杯里，盖上滤膜，转动杯盖挤出滤液至指定刻度，然后校准仪器，把测试电极放入量杯的小孔内，连续测量，待连续两次测量的结果相差较小时，记录两次测量的数据，同时记录环境温度。

(ii) DY-2501A型氯离子检测仪：把样品倒入5mm标准筛内，把砂浆全部筛出来，然后取砂浆200～300g放入测量杯内，仪器校正后，将测量电极放入样品中进行测量，1～2min读取测量结果，记录两次的数据作为最终结果；同时记录环境温度。

3、质量控制

(1)现场检测使用的仪器需提前预热，以保证仪器的稳定性；

(2)检测所使用的电极需提前活化，保证其灵敏度；

(3)使用前电极需进行校准，校准必须用两个以上浓度的标准溶液进行，且校准溶液的浓度尽量与被测样品的浓度相近；

(4)在夏天进行现场检测时，混凝土长时间烈日下运输，混凝土温度会比室内温度高，检测时应将混凝土在室内多放置一段时间，使被测试样与校准溶液的温度应尽量保持一致，减少电极的温度效应变化带来的误差；

(5)快速现场检测仪在现场进行检测受环境条件的影响较大。因此，当检测结果接近临界值或超标时，应取样在实验室进行检测验证，防止误判和漏判。

4、数据的处理

由于现场检测所得的结果均为水中氯离子的质量百分比，而标准GB50164-2011《混凝土质量控制标准》中对混凝土拌合物中水溶性氯离子最大含量的要求是占水泥用量的质量百分比[4]。因此，要对测出的数据进行换算，得出最终的结果，换算过程如下：

式中：—混凝土拌合物中水溶性氯离子占水泥质量的百分比（%）；

—仪器读数，水中氯离子含量的质量百分比（%）；

—混凝土配合比中每立方米混凝土的水用量（kg）；

—混凝土配合比中每立方米混凝土的水泥用量（kg）；

数据分析

GB50164《混凝土质量控制标准》中3.1.8规定，对于钢筋混凝土在干燥环境下氯离子含量≤0.30%；对于预应力混凝土其氯离子含量≤0.06%。所检测的混凝土均为钢筋混凝土且使用条件在干燥环境下。

对现场检测所得到的295个数据进行统计，具体数据如表1所示。

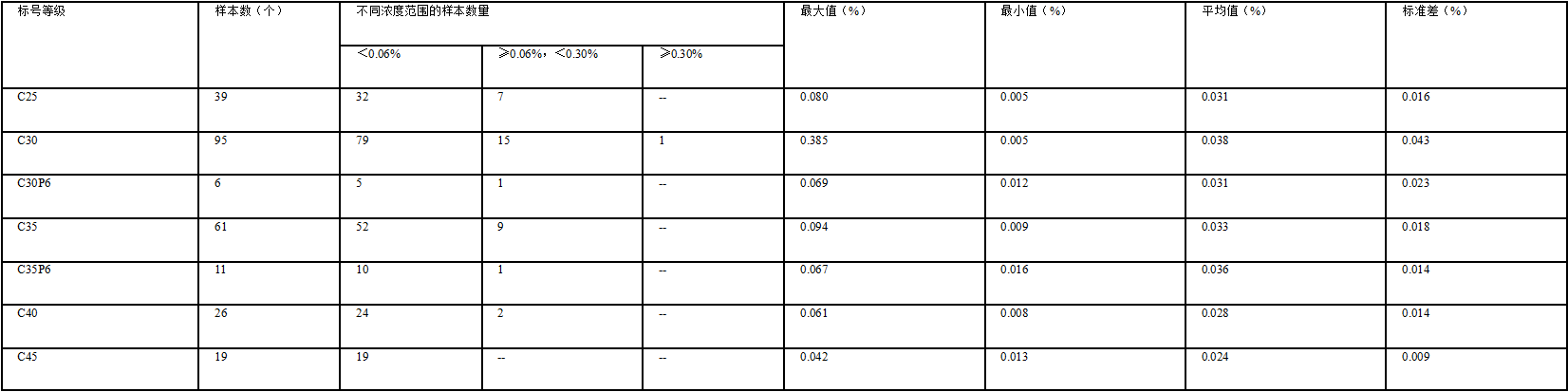

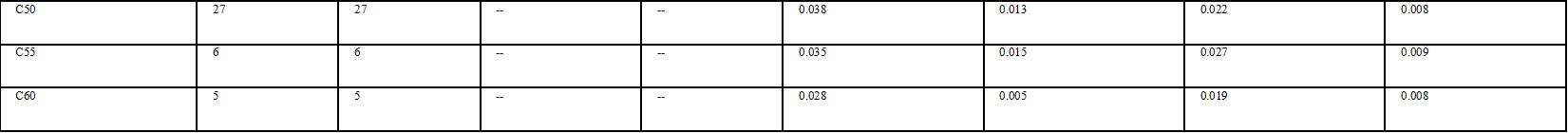

表1 检测数据一览表

从表中的数据可以看到，标号等级为C45～C60的混凝土拌合物氯离子浓度全部在较低的范围内，均小于0.06%。C25～C40的标号等级有82%以上的样本数在较低的浓度范围，有少部分在中间浓度范围内，最少的为C40，其浓度在0.06%～0.30%的样本数占其总样本数的7.7%；最多的为C25，其浓度在0.06%～0.30%的样本数占其总样本数的17.9%。其中，C30有一组拌合物氯离子的浓度为0.385%，不符合标准GB50164-2011的表3.1.8中对干燥环境混凝土拌合物中水溶性氯离子含量的要求。因此，C30的不合格数占其样本数的比率为1.1%；总的不合格率为0.3%。

结论

混凝土中的氯离子在钢筋表面的碱性环境遭到破坏时可使钢筋产生锈蚀，从而影响混凝土的耐久性，因此国家在多个标准均对混凝土中氯离子含量进行严格规定。据报道杭州地区大部份混凝土企业在使用淡化海沙或者是淡化海沙与河沙混用，加强混凝土中氯离子的监控是混凝土日常监督检测的内容之一。在本文所检的样品中可以看出，通过政策的引导和监督部门的监控，混凝土行业内对原材料中氯离子的含量还是进行了有效的控制，99.7%的样本是符合国家标准的要求。但不可大意的是，当工程使用预应力混凝土时，需特别提醒混凝土企业对氯离子进行控制。从表1中可以看到，在抽检的样品中尚有大于0.06%的样本为35个，占总量的12%，这些混凝土不可用于预应力混凝土工程中。在所检查的300个样本中也有大于0.30%的样本出现，且该样品经过实验室多种方法复检，结果得到确认。说明混凝土氯离子的监管依然是不可以懈怠，毕竟混凝土行业使用海沙的行为存在，监管的压力就存在。

参考文献

[1]黄钦明. 论混凝土中氯离子对钢筋腐蚀及防腐对策[J].建筑监督检测与造价,2013,2(6):59.

[2]JTJ 270-98 水运工程混凝土试验规程[S].

[3]JGJT 322-2013 混凝土中氯离子含量检测技术规程[S].

[4]GB 50164-2011 混凝土质量控制标准[S].

论文作者:宋凤英

论文发表刊物:《基层建设》2016年15期

论文发表时间:2016/11/8

标签：混凝土论文;  氯离子论文;  浓度论文;  样本论文;  含量论文;  样品论文;  标准论文;  《基层建设》2016年15期论文;
