摘要：随着技术进步，汽轮机在冶炼工业日常生产中烟气余热再利用方面发挥的作用日益显著，热能回收产生的经济效益非常可观。文章从汽轮机安装的基本知识出发，提出了在生产中常用的汽轮机安装的几个要点，并对安装过程中常见的问题及解决策略进行详细分析。
关键词：汽轮机；安装要点；调试问题
0引言
汽轮机作为把蒸汽的热能转变成轴旋转的机械能，进而最终带动发电机变成电能的重要机械设备，其能否实现安全运行事关重大，汽轮机组安全平稳运行的先决条件是汽轮机组合理的安装。本文就从汽轮机的安装出发，针对其中的要点以及调试中可能遇到的问题展开详细论述，为汽轮机符合设计安装的基本原理，满足施工及验收规范创造条件，以确保安全投产的目标得以实现。
1汽轮机设备的安装要点
汽轮机对于安装的具体要求比较多，也比较高，一旦无法正确把握汽轮机的具体安装要点，就非常容易导致汽轮机在运行中问题频发，影响经济效益，甚至危及人员的生命安全造成重大事故。
1.1抽汽式汽轮机组结构
1.2机架结构
机架标高应大于设计值3mm以上，便于安装水泥垫块后进行修磨，垫块的材料大多选用水泥作为浇筑的原料，机架结构的设计参数中抗压强度为：>40MPa（3d）/>60MPa（28d），以保证垫块的完好无损。轴系找中在汽轮机安装中主要体现为半实缸与全实缸两种方式，在选取基准点时候，通常选择低压转子，将其调整径向位置，使机头达到科学的角度，继而再扬起适宜角度。等到工序完成后，再按照汽轮机安装的标准对相应位置实施测量，要在保证汽轮机符合要求的同时，坚持两端平行的具体要求，控制中心实现平行。
.png)
图1 汽轮机本体结构
1.3零件构造
在安装汽轮机垫铁的过程中，往往借助楔形垫铁实现对于汽轮机的固定，垫铁实施安装之前，要进行打磨除锈以及涂抹油脂的前期准备，同时始终保证垫铁处于正确的位置，即垫铁的水平高度大致居中，基础上放垫铁的位置需研磨。在汽轮机安装中，要在固定机组的时候选择楔形垫铁，以方便后续使用中的安全调试。为了防止汽轮机与模板的缝隙涌出浆液，要使用水泥对缝隙进行浇灌与缝合，避免浪费进而提升缝合质量，更方便安装调整。
1.4调整间隙
在汽轮机的主阀以及调阀的实际安装中，阀门的布置大多体现为一体式结构，安装操作要注意阀门的合金结构，细致检查各个部分，对间隙等进行测量的调整，使得测量值能够与出厂值相互调试。转子吊装的安装中，要对转子进行水平度校正，确保轴颈等部位的光洁度，可以通过透平油实现润滑，在转子吊入后，再实施间隙的调整，确保转子具有的间隙始终处于规定的范围值之内。在安装盘车时候，要检查零部件的完好性，以保证安装的灵活性，在汽轮机安装后进行手盘的转动，来检查整个汽轮机运转工作是否无卡涩，最终完成整个安装过程，图2为汽轮机液压调节、保安系统图。
.png)

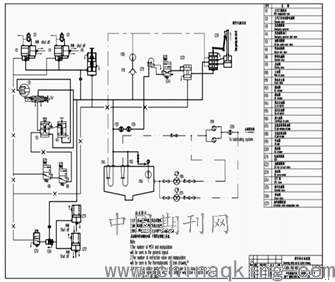

图2 汽轮机液压调节、保安系统图
2汽轮机相关的调试
通过汽轮机的安装知识进行解读，可知只有严格遵循安装要点，才能对汽轮机进行正确安装，以保证在正常使用过程中，延长汽轮机的使用寿命。为了确保安装汽轮机的合理性，更好保障安全生产，为操作人员提供安全保障，就要进行相关的调试。
2.1汽轮机低压轴封温度波动
低压缸轴封段分布有前后布置的两个温度测点，以及一个压力测点，三个测点均在喷水减温喷头远端2m处。当进行正式投运时，该段轴封温度测点测量值出现较大范围的波动。对该问题进行分析，该段轴封内蒸汽温度在喷水减温后温度下降，但是在距离喷嘴2m的位置多为汽水混合物，其温度受汽水比例影响有较大的波动范围，因此导致测量到的温度波动较大，从而加重DCS调节负担。为了解决温度波动问题，可以将温度测点设置在5-6米处，减少因温度波动带来的测量影响。
表1 高压缸检水温度与抽气温度对比表
.png)
2.2汽缸上下缸温差过大
汽轮机在调试期间会受到汽缸的温差过大的限制，当汽轮机转速较大时，会进行暖机，等到暖机后转速匀速升高，这就会出现汽缸上下两个部分的温差远远超过原有的规定温度。根据初步检查可以发现，管路并未出现回流现象，温度监测区域也没有异常现象发生，为切实查清出现故障的根源，就需要对汽轮机进行后续冲转，通过冲转过程来考察上下缸是否存在温差过大的现象，据此推测密封情况下冲转中的漏气现象导致蒸汽漏入，这就要加固并及时更换密封环，以避免相关问题的出现。出现此种情况应对密封环进行紧固或者更换，以防止再次出现类似的问题。
2.3真空差较大
在机组带负荷进行调试过程中，发现当负荷不变时，主机内真空下降，且速度较快，约为每分钟1kPa左右，导致机组严密性测试不通过。对轴封进行手动关闭后，发现主机真空下降问题得到快速缓解，但仍旧未能达到机组设计真空要求。隔离阀进入排汽端，孔径值相比于设定值较小，可以推测进汽压力低下导致了效果不佳。可以应用的解决方案是，定期更换节流孔板，严格参照孔板的选用原则，保证真空度得以恢复正常。
3结束语
本文从汽轮机的安装进行分析，为保证汽轮机的顺利运转，对于各组成部分的要点实行科学控制，以保证最终的运行质量。对汽轮机组调试过程中发生的包括管道振动、超温及温度波动等问题进行了描述，并提出相应的解决方案。在以上分析的基础上，能够对生产中汽轮机组安装及调试工作起到一定的指导作用。
参考文献
[1]康彦文.30MW、60MW汽轮机组分缸盘车工具工装优化[J].机械工程师,2014,(2):27-29.
[2]张锋,李和明,李永刚,等.大型汽轮发电机定子绕组温度水力模型[J].华北电力大学学报,2003,(3):17-19.
[3]华周清.对汽轮机的电厂安装要点分析[J].科技创新与应用,2013,(1).
[4]杨永.汽轮发电机组安装调试技术要点研究[J].科技与企业,2014(21):196.
[5]谢民.150t干熄焦余热25MW汽轮发电机组振动原因分析与处理[J].机床与液压,2011,(6).
论文作者:卢雯
论文发表刊物:《电力设备》2018年第21期
论文发表时间:2018/12/12
标签：汽轮机论文; 温度论文; 机组论文; 汽轮论文; 要点论文; 转子论文; 垫铁论文; 《电力设备》2018年第21期论文;
