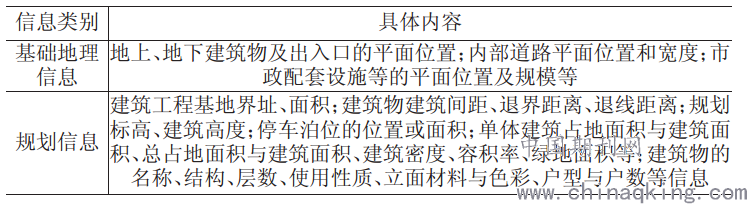

1规划条件核实测量质量控制的内容1.1测量精度控制为了保证建筑工程在建筑施工前、审批结束后核实测量成果的准确有效性,就必须对其核实测量结果进行比较分析。基于具有规划实施统一特性的平面坐标系系统,结合高程基准,进行测量精度控制,保证精度控制高于放线、验线测量水平。像级导线控制点可实现一次同级附合测量,其高程控制测量应该结合等级高程控制点展开,而且测量路线长度应该控制在8km以内。为了确保核实测量成果能准确有效地与建筑工程建前、批后成果进行对比分析,便于规划管理部门对建筑工程开展监督检查管理,核实测量应采用与规划实施阶段统一的平面坐标系统和高程基准,测量精度不应低于放线、验线测量等规划监督测量工作的测量精度。核实测量现状地形图的测绘方法宜采用全野外数字成图法,其主要地物点(条件点:对实现规划条件有制约作用的点位)相对邻近图根点的点位中误差不应大于50mm,地物点的间距中误差不应大于70mm;次要地物点(非条件点)相对邻近图根点的点位中误差不应大于70mm,地物点的间距中误差不应大于100mm,高程方面,要控制桐对临近降图根点高程误差在40mm以内。主要通过计算建筑物的建筑面积,配合手持测距仪、钢尺等等测量建筑物的四周边长,包括每一层建筑结构的边长,测量次数为两次。需要注意的是,两次测量绝对值误差不应该大于5mm。1.2全面核实成果内容建筑工程规划条件核实测量的成果内容应包括基础地理信息和相关规划信息,具体内容见表1。但是为了满足城乡规划管理的需求,进行核实测量时,可适当扩大测量范围,例如在满足建筑工程规划许可法定要求的基础上,将测量范围扩大至法定范围外第一排建筑,与建筑工程关联的周边建筑也应纳入测量范围。表1建筑工程规划条件核实测量的成果内容
.png)
2分析核实测量的质量控制环节2.1准备环节针对核实测量工作特点与要求,为了确保核实测量的产品质量,应该抓实做好施测前的准备工作:第一,收集所有相关质量控制的资料,例如测绘区平面和高程控制点、1500-2000地形地籍图、放线以及验收等内容,以及城市规划管理审批的建筑工程总面平面图、剖面图、立面图等,并对收集资料的真实度和准确性进行核实,以免影响整个核实测量的质量;第二,对仪器设备的质量控制。测量仪器必须是鉴定合格并在使用有效期内,并加强使用前的检校,确保设备正常,同时所使用的测量仪器应满足核实测量精度控制要求,所使用的软件应定期升级与维护;第三,在测量之前,测绘单位要对参与测量的工作人员做好技术交底工作,全面了解测绘建筑工程的特点以及相关测绘技术要求和标准。2.2作业过程作业过程即具体实施生产过程,主要工作包括外业数据采集与内业数据处理,是质量保障的重点流程,作业过程完成的好坏直接影响到核实测量成果的质量,是质量控制的重中之重。因此,作业生产过程要求作业人员秉着高度的责任心和足够的耐心对数据认真、仔细采集,切实保障数据生产的有效性和准确性。第一,做好控制测量的质量关。建筑工程从建设到竣工验收并投入使用的周期比较长,而建筑工程原来拟建测量、拔地测量、放线测量的控制点大多数已经破坏了,所以核实测量过程中需要重新布控测量点,如果控制点与原拟建工程控制点的误差比较大,那么就会给城市规划管理部门的监督管理造成难度,无法及时更新城市基本地理信息。因此,在作业过程中,必须严格控制测绘测量工作,确保控制测量工作的精度;第二,采取措施提高地物数据采集精度。建筑物的拐角通常为直角且有阳角、阴角之分,有装饰柱或装饰墙等,有些位置测量人员不能到位。在实施测量时,应采取有效措施提高其采集精度,如测量阳角角顶时,采用角度偏心观测;测量阴角顶点时,采用距离偏心观测,无法到位的角顶采用免棱镜全站仪进行观测等方法;第三,控制数据处理和成图质量。数据采集以后,首先对采集数据进行处理,选择核实的数据处理软件并按照绘图相关规范绘制地图。2.3规划指标计算核实测量规划指标的计算是对建设工程的各类技术及经济指标的进行计算,如建筑面积、基地面积、建筑密度、绿地面积、容积率、规划控距等,并与规划许可的指标进行比较分析,为规划管理部门对建设工程的规划条件核实提供数据支持,是判定建设工程是否按规划许可实施的基础依据之一。所以在规划指标计算过程中,作业人员在处理和分析户外采集数据是否完整,测量精度是否符合测量规范要求,确定以后要认真核对。按照建筑工程规划管理要求,对各项指标数据按照双人制独立进行计算,在符合要求下取两者的平均数。2.4成果检查验收和归档验收和归档是建筑工程规划条件核实测量成果质量的最后环节,检人员对测量过程中每一个环节进行检查,并及时发现测量过程中存在的问题,并做好相应的记录,便于后期的整改。验收结果是建筑工程质量评价的主要依据,在验收过程中,必须严格遵守验收要求和规范,验收结束以后,将所有资料收集并归档,便于建筑工程后期的使用和管理。3结语建筑工程规划条件核实测量是测绘单位通过一定测量手段采集、表述竣工建筑工程相关信息,如形状、大小、位置以及属性等,并就采集的信息进行处理以及向其他部门提供的一项测绘技术活动,是城乡规划行政管理部门监督、检查建筑工程是否符合规划条件的重要途径,也是城乡基础地理信息数据的重要来源;其测量成果不仅影响反应监督管理工作的质量,也影响并反应着城乡基础地理信息数据的质量,因此,对建筑工程规划条件核实测量进行质量控制是必要的。参考文献[1]董敏超.建筑工程规划条件核实测量的质量控制探讨[J].建筑工程技术与设计,2016,(36):1347-1347.[2]赵军锋.浅谈建筑工程规划条件核实测量的质量控制[J].建筑工程技术与设计,2018,(1).[3]曹军.呼和浩特市规划监督实测地形图质量控制与效果分析[J].城市勘测,2017,(1).[4]张碧红.浅析珠海市建设工程竣工规划条件核实测绘[J].城市地理,2017,(22).
论文作者:蒋兴海1,赵喜军2
论文发表刊物:《中国建筑知识仓库》2019年02期
论文发表时间:2019/8/13
标签:测量论文; 建筑论文; 条件论文; 质量控制论文; 高程论文; 精度论文; 建筑工程论文; 《中国建筑知识仓库》2019年02期论文;
