摘要：低压配电柜是市场上常用的低压配电设备，在使用过程中，主要是针对过载、短路、漏电、老化引起的火灾等事故，不论是在市场上还是在现有的公开技术中，都多少具有一些报警功能，但是都不具有防护功能，尤其是不具有智能断电、智能灭火的功能，造成火灾的发展不 能得到及时控制，从而导致人员伤亡和财产损失。
关键词：配电柜；火灾；控制；报警
本发明要解决的技术问题是：为了克服现有解决现有低压配电柜火灾报警装置不具备防护功能的缺点，提供了一种具有可靠的、智能 的低压配电柜火灾报警防护装置。
本发明解决其技术问题所采用的技术方案是：

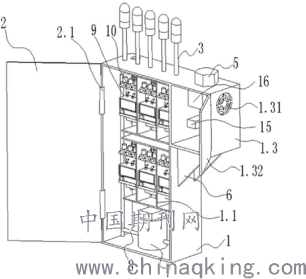

提供了低压配电柜火灾报警防护装置，包括箱体、控制箱、箱门、 灯光报警器、声音报警器、支架、灭火装置、温度传感器和中央处理器； 所述的箱门通过门轴安装在箱体上；箱体顶部设有总线孔；箱体内部设有由间隔板构成的多个隔断空间结构，每个隔断空间结构内分别安装有烟雾传感器、接触器、安装架、连接器，箱体内部还安装有安装板， 所述的安装架安装在安装板上；电源输入线与电源输出线分别与接触器的输入端与输出端相连接。
进一步，所述的隔断空间结构内部安装有烟雾传感器、接触器、安装架、连接器；烟雾传感器悬挂在间隔板上；安装架由背板和上折板构成，上折板安装在背板顶部；背板上设有背板安装孔，安装板上设有安装孔，所述的背板安装孔与安装孔之间通过螺栓相连接；上折板通过螺栓组件与连接器相连接，连接器由电动机、丝杆、连接触点和压杆构成，所述的丝杆上安装有电动机，电动机带动丝杆做往复运动， 丝杆的前端穿过电动机与压杆相连接，压杆前端安装有连接触点，连接触点与上折板之间安装有电源输入线，连接触点与接触器电气连接， 所述的接触器安装在安装架前端，所述的接触器、电动机分别与中央处理器相连接。
进一步的，所述的连接触点由触点、接触环、温度感应线安装孔和绝缘板构成，绝缘板安装在压杆前端，绝缘板前端安装有触点，触 点设有半圆形凹槽，在触点的半圆形凹槽内设有多个接触环，在的半 圆形凹槽底部设有温度感应线安装孔，温度感应线安装孔安装有温度感应线，温度感应线与温度传感器相连接，所述的温度传感器与中央 处理器相连接。
进一步的，所述的触点采用银镍合金材料构成；所述的绝缘板采用陶瓷材料构成。
.png)
进一步的，所述的灯光报警器安装在箱体顶部，所述的灯光报警 器通过中央处理器分别监测每个隔断空间结构的温度，所述的灯光报 警器由绿色灯、黄色灯和红色灯构成，所述的灯光报警器与中央处理 器相连接；当温度传感器检测到连接触点与电源输入线之间的温度低 于设置温度时，灯光报警器绿色灯亮；当温度传感器检测到连接触点 与电源输入线之间的温度处于设置温度区间时，灯光报警器黄色灯亮； 当温度传感器检测到连接触点与电源输入线之间的温度高于设置温度 时，灯光报警器红色灯亮，中央处理器驱动声音报警器声音报警。
进一步的，所述的控制箱安装在箱体一侧，控制箱底部通过支架 与箱体相连接，控制箱上设有散热孔，控制箱前端安装有控制箱门； 所述的声音报警器安装在控制箱顶部，声音报警器与中央处理器相连 接，控制箱内部还安装有温度传感器，温度传感器与中央处理器相连接； 所述的中央处理器安装在控制箱内。
进一步的，所述的箱体内部底部还安装于灭火装置，灭火装置上 安装有喷射管，灭火装置通过电磁阀与中央处理器相连接。
进一步的，所述的电磁阀由阀体和驱动器构成，阀体安装在灭火 装置上，驱动器与中央处理器相连接。
有益效果是，本发明解决现有低压配电柜的缺点，能够实现智能 检测温度、智能检测火灾、智能断电、智能灭火的目的，延长低压配 电柜的使用寿命，避免火灾的发生，使低压配电柜的应用更安全广泛， 适用于市场推广，具有良好的经济效益。
论文作者:包振华
论文发表刊物:《建设者》2019年20期
论文发表时间:2020/1/3
