（石家庄市市政设施开发总公司 河北 石家庄 050000）
【中图分类号】TU74 【文献标识码】A 【文章编号】1002-8544（2017）24-0252-02
随着城市的发展，尤其近些年来居民收入的不断增长，汽车快速进入百姓家庭，道路拥堵日趋严重，高架桥作为解决城市交通拥堵的方案开始大量运用，中小城市中的高架桥也随处可见，但是随着高架桥的大面积的修建，噪音扰民问题日益突出，高架桥上安装隔音屏不断提上日程，近些年，作为二三线城市的石家庄市，自2012年在二环路上开始安装第一批隔音屏，年年增加安装量，但是百姓要求安装隔音屏的诉求还是居高不下。
以石家庄二环路高架桥安装的隔音屏为例，声屏障采用热轧H型钢为立柱，以固定屏体，一个单元标准间距为2m，高度为3m，标准段内3块1000×2000mm的隔音屏，声屏障主要由上层百叶窗、下层微冲孔板（均为铝合金屏体、内含吸声离心玻璃棉及隔声毡）、中间5+0.76PVB钢化夹胶玻璃（中间或者也采用微冲孔板），热轧H型立柱（HW125×125×6.5×9钢柱）以及连接件组成；设计基础为在立交桥混凝土挡墙顶部种植4根M22mm×330mm的化学铆固螺栓，植入混凝土内250mm深（进口胶水），力学性能要求：隔音屏在1500N/㎡均布荷载，同时设定隔音屏在153KN/㎡均布荷载时，设计最大挠度为L/400。
石家庄市市政设施开发总公司作为市政施工的国有骨干企业，利用自身的技术优势，通过竞标施工了市内绝大部分的隔音屏安装，已经累计安装量超过了5万平米，目前正在施工隔音屏4058米。石家庄市内的隔音屏全部安装在高架桥的挡墙上，由于高架桥的施工年代不同，设计单位不同，挡墙上的设施不同，施工质量也参差不齐，隔音屏基础施工（主要是植筋）中遇到了各种各样的问题。我们就隔音屏基础施工工艺流程及施工中出现的问题怎么解决，逐一写出来探讨。
声屏障施工步骤：放线→钻孔→清孔→植筋→立柱安装→立柱调整→屏体安装→配件安装。现在重点讨论声屏障基础施工放线、钻孔、清孔和植筋工序的工艺流程及存在问题的解决办法。
1.放线
即在施工现场高架桥的挡墙上标出声屏障立柱位置。放线中经常出现的问题：①挡墙上的障碍物路灯杆或交通标志标牌；这种情况下两根杆之间经常不是2米的整倍数，通常情况下做一块异形尺寸的单元来解决，但是很不美观，而且异形板太多，施工也中不方便；通常我们施工中，每两根路灯杆之间（一般35-40米左右）按接近2米的整倍数设置单元格的长度，比如两灯杆间距35.3米，以前设成17个2米单元格+1.3米的单元格，十分影响美观，施工中，把每个单元格设成1.961米，共18个单元格，每个路灯杆间的单元格尺寸不同但都是接近2米，看起来十分美观整齐，屏体做好标记，施工中也不会混乱。②挡墙有坡度折角或水平拐弯；通常的解决办法，是在变坡点或拐弯处设一立柱。③桥梁延伸至挡墙上的伸缩缝。施工中必须跨伸缩缝设两立柱，立柱朝向的伸缩缝一侧125×125工字钢边条加宽3cm（此单元内两个立柱边条共加宽了6cm），切记此单元声屏障屏体宽度要窄3cm，以屏体防热胀后起包。
2.钻孔

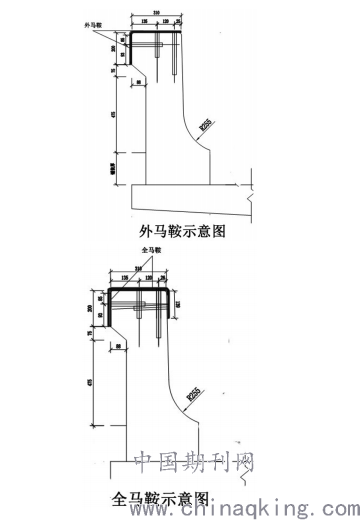

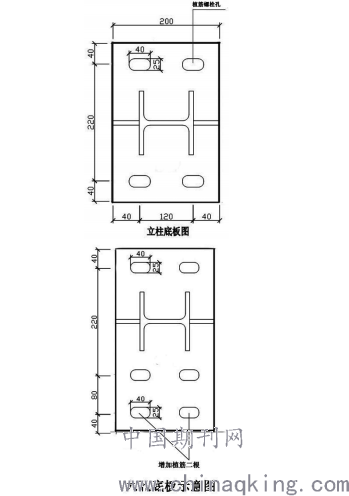

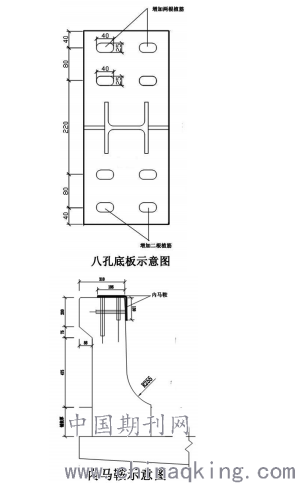

使用水钻、电锤等工具在挡墙上钻Φ22mm深250mm的孔；钻孔中经常遇到障碍物，比如钢筋、电缆或穿线管。解决的办法①钻孔前调查挡墙上是否有路灯、通信电缆手孔箱，观察穿线管数量、在挡墙内位置、管内是否有线，穿线管是否影响钻孔；②植筋中钻孔中遇到障碍物，左（右）侧钻孔深度不够，左（右）侧加孔，立柱底板加大为6孔，左右两侧深度都不够，立柱底板加大为8孔；若外（内）侧两个深度不够，就加外（内）马鞍；四根深度都不够，加全马鞍（见示意图）。
.png)
.png)
.png)
3.清孔
钻孔结束后植筋前，用水车运水，带压水枪逐一冲洗钻孔，直至里面灰渣清理干净。清孔是否干净，直接关系到植筋的质量，我公司为了保证关键部位的工程质量，额外增加一项工序，就是用清水洗孔后、植筋前，再用棉布蘸丙酮进行洗孔，丙酮的挥发性非常好，丙酮清孔后既能保证钻孔干净，同时也不潮湿，能够马上实施植筋工序，且丙酮的成本很低，不会增加太多工程费用。
4.植筋
植筋胶的延长管伸入钻孔中，边挤压胶枪边缓缓将胶枪提起，植筋胶注至孔洞深度三分之二处为宜，停止挤压胶枪，将制作好的螺栓缓缓插入已注入植筋胶的钻孔中，边插边晃动螺栓，挤出钻孔中的气泡，使螺栓杆、植筋胶与钻孔间结合紧密，植筋胶从钻孔内马上溢出而没有溢出为最好。注意：①必须制作一块与立柱底板大小尺寸相同的模板（1～3mm后铁板即可），同一个底板的4根筋植完后，用模板套入4根筋，使其间距能与立柱底板顺畅匹配，2～3小时之后在植筋胶完全凝固前，再用模板比对一遍，以保住植筋间距。②植筋温度。施工前一定要仔细阅读植筋胶施工温度，在合适的温度下施工时保证工程质量的前提。我公司一直采用的是德国原装进口的伍尔特植筋胶，一般585ml双料仓植筋胶，施工温度5～40℃，锚地温度-40～72℃；现场施工中Φ22mm深250mm的钻孔，一般可以植筋5根。
5.结语
城市道路设置声屏障已经逐渐成为一种趋势，但是声屏障施工的施工技术规范、验收标准尚不规范，加强声屏障的施工结构设计，规范施工，制定验收标准成为一项紧要的任务。
论文作者:李会军,谢龙
论文发表刊物:《建筑知识》2017年24期
论文发表时间:2018/1/3
