摘要：电力设备运行工作中，高压电气试验是重要的一项工作步骤，通过这项步骤来检测电力设备中是否存在安全隐患，正确的高压电气试验对于整个电力系统来讲其安全性是我们重点关注焦点，根据不同区域、不同环境、不同时间、不同电压等级等条件对试验进行科学的设计和实施。由于试验专业性很强，实际工作中极易出现影响试验结果的问题。如何确保高压电气试验在不降低质量的条件下降低成本是我们追求的目标。本文就高压电气交接试验中存在的问题进行分析，对电力设备中高压电气交接试验优化内容进行全面研究。
关键词：电力设备；高压电气；交接试验
目前针对于高电压设备试验所研制出来的应用软件效果非常显著，其不仅可以提供台帐及数据的录入功能，同时还能对高压设备试验数据实现全面分析的功能，这在很大程度上使数据得到了及时有效的处理，同时提高了试验的效率及准确性，对于电力设备运行的稳定性有了保障，也有效的保证了电网运行的可靠性。高压电气交接试验的目的是根据高压电气设备的出厂标准和高压电气交接规程进行试验检测，检测高压电气设备是否工作正常，有无损坏，通过试验判定电气设备是否满足运行条件，并且在电气设备投入运行后对其进行预防性的试验。试验的方法是测试高压电气的的绝缘性质和高压电气设备的使用是否满足其特性要求。其中测试高压电气的的绝缘性质的试验可以采用两种方式，一种是在不破坏电气设备绝缘的方式对高压电气设备进行试验；另一种是破坏电气设备绝缘的方式对高压电气设备进行试验。通过不破坏电气设备绝缘的方式进行试验针对低压设备，可以检测出电气设备的整体性能是否有问题。
1、常见的电气设备高压试验
1.1交流耐压试验。交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法是预防性试验的一项重要内容。此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
1.2直流耐压试验。直流耐压试验电压较高，对发现绝缘某些局部缺陷具有特殊的作用，可与泄漏电流试验同时进行。直流耐压试验与交流耐压试验相比，具有试验设备轻便、对绝缘损伤小和易于发现设备的局部缺陷等优点。

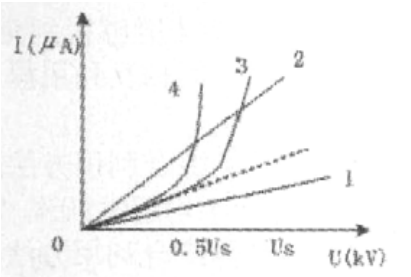

1.3泄漏电流的测试。一般直流兆欧表的电压在2.5KV 以下，比某些电气没备的工作电压要低得多。如果认为兆欧表的测量电压太低，还可以采用加直流高压来测量电气设备的泄漏电流（如图1）。曲线1：绝缘良好；曲线2：绝缘受潮；曲线3：绝缘中有未贯通的集中性缺陷；曲线4：绝缘有击穿的危险
图1某设备绝缘泄漏电流曲线.png)
1.4介损试验。介损试验它也是一种非破坏性试验。介损试验的方法如下：根据现场测量需要，选择专用介损测量电桥和合适的接线。正接线：将介损电桥高压线屏蔽及芯线CX接到被试设备的高压端。被试设备的低压端接入电桥芯线CN；反接线时，被试设备的低压端接入电桥芯线CX。介损试验是目前检测高压电气设备绝缘介质老化、潜在绝缘缺陷的重要常规技术手段。
1.5绝缘预防性试验。电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。
2、高压电气交接试验中的问题
2.1高压电气试验接地问题
当前高压电气试验试验设备和被试设备接地质量低下已经成为影响高压电气试验质量的首要因素。高压电气的接地不良直接造成电介质之间的损耗加重，导致电容性设备出现问题，例如电压互感器损耗加速、耦合电容器无法正常操作等。除此之外，变电站操作中的接地开关或接线接触不良也在一定程度上影响着高压电气设备质量，这种状况可以造成电容设备稳定性降低，导致介质损耗加大。
2.2避雷针引线问题
在某次预防性试验中，检修人员仅断开某厂某台500kV主变中性点避雷器引线的主变侧，在避雷器上依然保留着引线，再固定于塑料绝缘带上，并与旁边的其余设备保持充分的距离。但是，在这次预防试验过程中，发现一半以上直流参考电压下，其泄漏电流总是维持在70微安～80微安之间；如果出现超过50微安的电流，根据相关规程可知，应属于不合格范畴。该厂只能进行替换。为能达到万无一失，在把避雷器引线拆下来以后，再实施检测发现，其泄漏电流却达不到20微安。据此可知，在实施避雷器试验过程中，对于高压引线而言，一定要把全部引线进行拆除，并且高压直流发生器的屏蔽线，一定要在避雷器高压端进行直接连接，这样可有效避免引线微安表被所产生的电晕电流流入。
2.3绝缘带问题
在对某断口电容器（500kV断路器）的介质损耗因数进行测量过程中，发现其测得结果总是与标准数值相差较大，为把其原因查找出来，相关试验人员历经多种试验方法，直至最后才知道仅当把试验引线的塑料带取消掉，才能得到所需的合格数据。应用兆欧表进行测量其塑料带绝缘电阻居然只剩下两、三百欧，至于被试设备，其绝缘电阻都高达10000兆欧以上，以这样低电阻的塑料带来对试验引线节能型固定，简直就是相当于把一个电阻并联子啊试品上，这无疑极大地增加了试验试品的介质损耗，出现这种现象，在实际当中确实比较少见，为使试验结果能保证准确，一定要对所使用的绝缘塑料带的绝缘电阻进行全面检查。
3、高压电气交接试验中存在问题的对策
高压电气试验是稽核电气配置主绝缘大概是电气参数是否顺应宁静运行的一个紧张本事，对整个电力体系的发展有偏紧张的作用。高压电气配置的试验，是对配置的具体运行状态举行查抄和鉴定的紧张步伐，是进一步相识高压配置绝缘状态以及运行性能的紧张要领，针对以上高压电气试验中面临的一些问题和逆境，我们要做到以下几点：
3.1搞清高压电气试验配置和被试配置的接地不良问题
我们要高度珍视高压TV和TA的二次绕组，从测量的精确度和宁静度两个方面着手，对此的某一个端子的接地环境要确认无误。在举行交流耐压的试验进程中，要认真测量试验品的电容电流强度，通过电流的大小来判断高压电气试验电压运行是否正常。
3.2在试验进程中要过细引线的作用
引线在高压电气试验的进程中起着重要的作用，绝缘带的电阻有几百兆欧，要是不把绝缘带拆除，就阐明给介质增长了几百兆欧的电阻，影响了高压电气试验的正常运行。最后，要高度珍视高压电气试验中电压的紧张性。第一，要过细电压对介质损耗测量的影响，在低压的环境下，氧化层依然完好，出现较大的打仗电阻，介质损耗就变大；要是试验电压不停增大，氧化层被融化，打仗电阻就会变小，介质损耗就会变小。第二，要过细电压对直流电阻测量的影响。要是双臂电桥电压较低，那么氧化膜就不能被击穿，以是电阻就较大；要是双臂电桥的电压较高，那么氧化膜就会被击穿，电阻就会变小。
3.3 安全距离与绝缘隔离
在高压试验区周围应设置遮栏，遮栏的网孔直径不大于50mm（IP10），其高度不低于2m，并可靠接地。在遮栏上悬挂适当数量的止步高压危险标示牌。
3.4高压电气交接标准程序
严格按照高压电气交接标准程序进行施工，形成施工流程的标准化作业，根据施工作业的指导标准进行每项工程的施工，高压电气的施工标准严格按照作业指导书的具体内容标准施工。如图2所示。高压电气交接内容有：编制标准、工程概况、人员配置、实验及施工设备、施工流程等。电气交接试验的目的检验阶段性安装工作是否正确，实验内容可以是某个互感气特性试验，也可以是某个变压气的放电试验。通过排除的方法，确定电气交接试验的范围。
论文作者:毛勇
论文发表刊物:《基层建设》2016年14期
论文发表时间:2016/11/7
