【摘 要】文章简要介绍了防火门监控系统的基本组成与主要功能，防火门监控系统的设计及实际工程的应用。
【关键词】防火门监控系统；常闭防火门；常开防火门；防火门监控器；区域分机；门磁开关；电动闭门器；状态信号反馈
引言
近几年来，随着国家的有关防火门相关标准规范的颁布及实施，防火门监控系统开始于工程实际使用。防火门监控系统是监控建筑的防火门工作状态的专用系统，属于火灾自动报警系统的独立子系统。为了更加科学合理地设计和使用防火门监控系统，结合社会经济发展及消防产品的现状，新版《火灾自动报警系统设计规范》GB 50116-2013第4.6.1条对防火门的联动控制设计提出了具体规定。
一、防火门监控系统的基本组成与主要功能
1、防火门的介绍与设置
防火门是指在一定时间内能满足耐火性、完整性和隔热性要求的门。防火门除具有普通门的作用外，又是建筑重要的防火分隔及防烟措施之一。它能有效地阻止明火和火灾产生的烟雾从一个防火分区蔓延到另一个防火分区；同时它又是人员安全疏散，消防人员火灾扑救的通道。
设置在建筑内经常有人通行处的防火门宜采用常开防火门。常开防火门应能在火灾时自行关闭，并应具有信号反馈的功能。除允许设置常开防火门的位置外，其他位置的防火门均应采用常闭防火门。常闭防火门应能在明显位置设置“保持防火门关闭”等提示标识。
2、防火门监控系统的基本组成
防火门监控系统主要由防火门监控器、区域分机、防火门现场控制器、电动闭门器、门磁开关等组成。图1为防火门监控系统图。
图1 防火门监控系统图
3、防火门监控系统的主要功能
3.1显示控制功能
a.实时监测常开防火门、常闭防火门的开关及故障状态；
b.显示与其连接防火门电磁释放器、电动闭门器、门磁开关的连接线状态；
c.显示当前防火地址状态；
3.2远程联动/手动操作控制功能
a.手动控制功能：手动控制常开防火门自动关门并反馈当前状态信息；
b.火警联动控制功能：接收来自火灾报警控制器或消防联动控制器所发出的火灾报警信号，常开防火门自动关门并反馈当前状态信息；
3.3故障报警
a.监控器主电源断电或欠压；
b.监控器模块与电动闭门器、电磁释放器、门磁开关之间连线的断路、短路；
c.监控器与其备用电源连接线路断路、短路故障；
d.防火门关闭故障；
二、防火门监控系统的设计与应用
1、防火门监控系统的设计

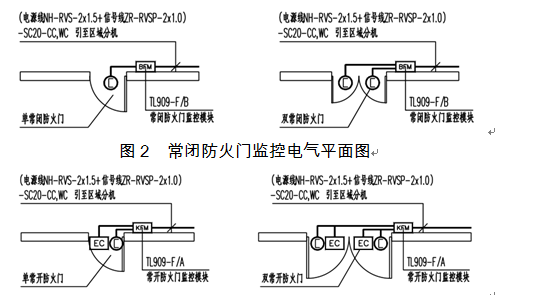

根据常闭防火门、常开防火门的设置，防火门监控电气平面图如图2、图3所示：
图3 常开防火门监控电气平面图
2、防火门监控系统的应用

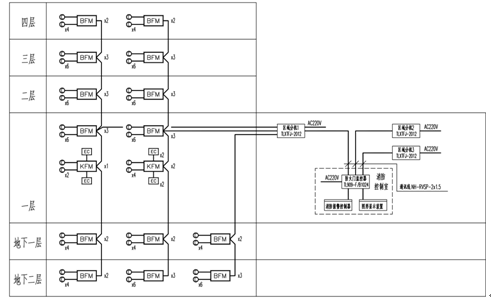

某公建工程防火门监控系统做法如图4所示：
图4 某公建工程防火门监控系统图
结束语
防火门作为建筑中重要的防火分隔和防烟设施，在火灾情况下，其消防功能的有效发挥对建筑的消防安全至关重要。因此，对于防火门工作状态的实时监控管理，应是建筑消防安全管理及消防设施维护保养的重点工作之一。为了有效地监管建筑中设置的防火门的工作状态，应在建筑中设置专用的防火门监控系统，并应根据防火门监控系统的报警情况，对出现故障的防火门及时检修。
参考文献：
[1]公安部天津消防研究所，公安部四川消防研究所.GB 50016-2014 建筑设计防火规范[S].北京：中国计划出版社.2014.
[2]公安部沈阳消防研究所. GB 50116-2013 火灾自动报警系统设计规范[S]. 北京：中国计划出版社.2014.
[3]公安部沈阳消防研究所. GB 29364-2012 防火门监控器[S].北京：中国计划出版社.2012.
[4]公安部沈阳消防研究所，中国建筑标准设计研究院. 14X505-1《火灾自动报警系统设计规范》图示[M].北京：中国计划出版社.2014.
[5]公安部天津消防研究所. GB 12955-2008 防火门[S]. 北京：中国标准出版社.2009.
[6]梁振威.防火门监控系统设计探讨[J].建筑电气.2015（08）43-46.
