摘要：10kV配电网是目前国家电力输送的至关重要的部分，也是我们日常生活中安全用电的基础。然而，在实际的工作过程中，随着影响因素的增加，例如刮风下雨，还有飞禽鸟兽，加上一些不法分子的损坏，都很容易让设备受到严重的损坏，进而使得我们的线路不能够正常的运行，轻则造成停电，而严重的话更是会对整个电力供应系统的运行造成难以解决的结果。所以，故障快速定位及快速恢复供电，是我们国家目前阶段电力企业发展的十分重要的问题。
关键词：故障指示器；馈线自动化开关；效率
一、配电自动化设备
故障指示器是目前对线路的故障进行相应的检测和上报比较灵敏的工具，而且它对提升我们线路维修的效率的提高是很重要的。它的种类比较多，所以其对应的设施也会存在一定的不同。在故障指示器运行的过程中，我们应该因地制宜，根据实际的情况选择对应的故障指示器。此外，在发生故障的时候，故障指示器能及时的显示故障所发生的区域，并且会通过不停的闪现或其他方式来提醒工作人员，工作人员根据提示可以很快的对发生故障的位置和处理方式进行判断，并结合现场实际情况，迅速制定出较为合理的解决方案，大大地提高我们故障处理的效率。目前市面上的故障指示器还具有远程通信的功能，可以对很远的区域进行监控，这样极大的提高了电网运行的稳定性。
二、馈线自动化开关
馈线自动化是配电网自动化的重要组成部分。实现馈线自动化，需要合理的配电网结构并且具备环网供电的条件：各环网开关、负荷开关和配电站内开关的操作机构必须具有远方操作功能;环网开关柜内必须具备可靠的开关操作电源和供FTU、通信设备用的工作电源;具备可靠的、不受外界环境影响的通信系统。其按照功能和类型来划分，在作用方面可以体现在下面的四个部分：
（1）利用防护单元还有自动控制单元的工具，不仅能够实现相间的负载电流，零序电流和短路电流间的隔绝功能。也能够对有时间上限制的速断保护，或是过流保护，尤其是合闸后加速的保护以及零序保护进行相应的规划与配置。
（2）使用自动化装置控制单元，是能将馈线自动化开关的相应功能进行十分充分的体现，也能将负载电流和零序电流进行有用的阻挡，也能提升电压型或省电型的电流配置灵活度。
（3）为了有效的保护线，必须要安装自动化控制器，与此同时，其与馈线的分段自动化断路器和出现断路器相融合，能很好地提升对线路的保护能力，减少跳闸现象的发生。
（4）馈线自动化开关具有较强的适应性和灵活性，能与多种设备连接且参数调节范围较广，提升了其自身功效的合理发挥，还可以减少故障的发生。不仅如此，在进行馈线自动化开关的选择时，应该结合实际的功能进行相应的选择，实现的过程中必须要尽量配合10kV配电网的监控工作。
三、10kV配电网快速复电方法
（一）10kV线路故障定位
当10kV线路发生故障时，我们通常会通过判断自动化开关的保护类型或者根据故障显示器来判断线路故障点位置。
（1）根据自动化开关继电保护类型判断线路故障位置
1.当速断保护动作时，故障点一般表现为相间短路，故障点线路或设备一般有烧伤、放电等痕迹，有烧焦气味，故障时伴有巨大声响。当发生速断保护动作时，宜将故障范围查找重点放在线路的前段。当速断保护动作重合成功时，线路一般发生瞬时故障，如雷击、鸟害、大风、抛挂物等造成相间短路。故障巡视时应重点检查架空导线有否烧伤损坏、沿线询问群众故障发生情况，检查有无小动物触碰配变高压端子、电缆终端头情况。当速断保护动作重合不成功时，线路一般发生永久性故障，如架空线路断线、倒杆等，电缆故障（中间接头击穿、施工挖伤电缆）、配变高压侧的故障，也可能是开关等10千伏设备内部故障。
2.当过流保护动作时，故障点一般在线路的后段。当过流保护动作重合成功时，线路一般发生瞬时故障，此时应重点检查后架空导线有否烧伤损坏，小动物触碰配变高压端子或电缆终端头。当过流保护动作重合不成功时，线路一般发生永久性故障，此时应重点检查线路未端配变、10千伏PT内部是否发生故障，配变高低压保护是否配置不当、失灵（拒动）导致线路开关越级跳闸。
3.当单相接地保护动作、并确定故障点在10kV线路上时，应重点检查线路有无单相断线，避雷器、绝缘子、10千伏CT等设备内部对地击穿；当发生间歇性单相接地故障时，重点检查绝缘子是否存在绝缘强度降低而发生间歇性对地放电，树木、蔓藤接近、触碰导线等情况。
（2）根据故障指示器动作情况确定故障段

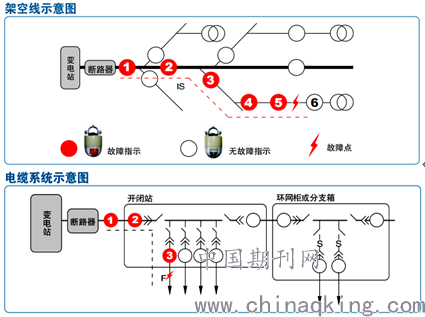

当线路发生短路或接地故障后，故障线路从变电站出口到故障点方向的所有涉及的故障指示器均翻牌或闪光指示，而非故障出线、非故障分支和故障点后的故障指示器均不动作。运行人员从故障线路电源侧开始找到的最后一个动作的故障指示器和第一个未动作的故障指示器构成的区间，即是线路发生故障的区间。故障查找示意图所示：
.png)
（二）制定合理的维修措施，提升故障的解决效率
随着当今时代的不断发展，计算机技术的应用更加广泛，自动化技术融合了通信技术后对电网中出现的故障已经可以进行实时监控，保护和控制。由于自动化技术的不断推广，大大的提高了供电企业供电的安全性，也增加了供电企业的经济利润。在阳春供电局永宁供电所，因地处山区，用户和工业较少，全所仅4条辐射式10kV线路，共长179km。在2017年前，该4条线路都没有配备线路FTU及故障显示器，变电站端的继电保护较为老旧。一旦发生故障，供电所运维人员只能根据运维经验，对线路进行分段巡视，分段试送，2016年单次故障平均停电时间超过4小时。通过2017年技术改造，在线路装设FTU及故障指示器，2018年上半年单次故障平均停电时间缩短至1小时，复电效率提高了4倍。
四、结语
电能是现代生活不可缺少的能源，一旦供电系统出现了问题，势必会严重影响到我们的正常生活，尤其对医院这种地方，很可能会造成不可挽回的后果。因此，我们必须不断探索提高线路复电效率的方法，保证电力的正常供应。本文根据故障指示器及馈线自动化特性进行分析，提出了故障快速定位的方法，尽量缩短停电时间，达到快速复电目的，提升解决故障的效率。
参考文献
[1]曾丽华.浅谈10kV线路故障处理中自动化设备的应用[J].电子测试,2018(06):104-105.
[2]陈子良,周密,曹雯,张烨,刘青.10kV电力系统单相接地故障分析与处理方法[J].电力信息与通信技术,2017,15(07):101-106.
[3]李琳琳. 中低压输电线路故障诊断方法的研究[D].华北电力大学,2017.
[4]陈祥睿. 输电网线路故障分析及现场处理实践应用[D].东南大学,2017.
[5]李金泽. 输电线路故障定位智能分析算法的研究[D].华北电力大学,2016.
个人简介
姓名:陈伟皓，出生年:1991年，性别:男，民族：汉族，籍贯:广东台山，当前职务：配网安全助理专责，当前职称：助理工程师，学历：本科，研究方向：电力系统、电气工程
论文作者:陈伟皓
论文发表刊物:《电力设备》2018年第22期
论文发表时间:2018/12/12
