中国葛洲坝集团机械船舶有限公司 湖北宜昌 443007
摘要：在社会经济的带动下，水利水电工程建设规模不断扩大，同时，水工建设结构制造的质量与安全在水利水电工程建设中的重要性也在不断提高，其有效的质量控制，是确保水利水电工程施工质量的重要条件。
关键词：水工；金属结构；安装；工艺及方法
一、水工金属结构安装工作的概述
1水工金属结构的安装特点
金属结构的安装工作并不是独立的，安装过程会涉及到其它领域的知识。因而，在进行水工金属结构的安装工作时，对于安装人员的专业技术有着较高的要求。同时，伴随着新技术、新材料的应用，也给水工技术结构的施工过程提出了较高的要求。由于水利工程的建设施工质量直接影响到人们的生产、生活方式，因而要注重安装质量的控制。一旦施工工程的出现了安全性问题，势必会导致结构安装质量达不到预期的要求，这也会影响到水利水电工程的使用效率。
2水工金属结构安装过程中的质量影响因素
2.1环境因素的影响
环境因素将会对水工金属结构的安装质量造成严重的影响，由于外界环境具有不确定性、多变形等特点，因而水工金属结构安装过程中要注意环境的影响。安装过程中，要考虑到环境对于材料可能造成的损坏，同时还要针对外界环境的变化采取针对性的解决对策，以提升安装工作的质量，比如说外界的大风天气以及暴雨、潮湿天气都会对安装工作造成影响，工作人员要做好门叶的焊接、加固工作以及结构的防腐工作。
2.2材料因素的影响
材料作为金属结构安装过程中必须用到的构件，其质量直接影响到安装工程的效果。因而，安装过程中要对安装材料的质量进行严格的把关。同时，还要要求厂家提供相应的材料合格证明，如果需要，可以要求厂家提供探伤报告等证明。在进行材料的运输途中，也可能发生挤压变形等问题，因而安装时要进行详细的检查，确保材料质量达标后才能进行安装作业。
2.3机械设备的影响
对于机械设备而言，其不仅会影响到工程的质量，同时还对工程进度造成一定的影响。在进行安装作业时，要控制好电焊机等相关机械设备的使用质量，对于机械的性能以及操作的难易度进行评估。
2.4安装方法的影响
安装方法主要包含两方面的内容：安装方案、技术操作。在进行安装工作之前，要事前考虑到安装工作的经济预算和技术障碍等方面的因素，对于小组人员可能遇到的困难进行认真的讨论。安装过程中，对于弧形门尺寸大、分块多的构件要引起重视。另外，安装前要对方法、工艺的可行性进行研究，以免影响到工程的进程。
二、水工金属结构安装工艺
1拼装整合
对既定方案的可性能进行分析，确定可行性后，可以进行门页的吊装拼接工作。在具体拼接过程中，不仅需要充分考虑弧度尺寸，还需要对间隙的安全度进行确定。拼装工作需要和图纸好相关尺寸规范同步进行，以此为基础，进行精心调试，然后进行搭建拼装。在支臂拼装的过程中尽量拼装成为整体，同时预留出一定的收缩量。调整及轴度和铰轴心的偏差在一定的允许范围内，然后固定角度，最后再进行加牢加固。
1.1人字门门叶结构
在进行门叶结构的制作过程中，通常应用的材料为Q345B，背拉杆通常所应用的材料为DH36；具体结构见图1。
1.2顶枢结构
作为防止门扇倾斜的上部支承，顶枢由两部分构成，分别是旋转轴和拉杆。如果是开启状态，那么B拉杆承受门体重量，如果是关闭状态，那么A拉杆承受门体重量。因为在关闭的位置形成了三铰拱受力体系，所以A拉杆具有极为复杂的受力情况。A拉杆、B拉杆毛坯在锻造必须进行超声检查，完成锻造后，方可进行表面磁粉探伤以及超声探伤。特别是进行气割后，立即进行打磨或者进行平整加工。
1.3底枢结构
底枢结构在制作过程中，所应用的是球型轴承，具体的组成部分有：蘑菇轴头、底座、轴瓦以及顶盖。球瓦必须应用自润滑球瓦，因为该材质具有较高的抗压强度，及时没有润滑状态，依然具有较小的摩擦系数，一旦球瓦润滑油膜遭到破坏，仍然可以继续运行使用。
1.4止水结构
侧止水结构的水封应用的是锻06Cr19Ni10N连续支垫，其做起的作用是密封盒均匀的传递荷载，利于闸门工作。所以，在具体工艺实施的过程中，只有加强支垫和承垫之间的配对施工和配对检查，方可出厂。底止水应用的是P型橡胶。其特点是止水效果相对较好，工艺相对简单。
.png)

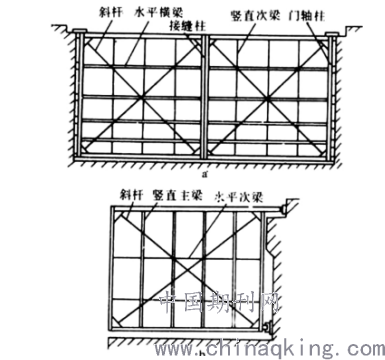

图1双背拉杆及部件名称
1.5对中导卡
对中导卡由两部分构成，分别是卡钳和导轮，调整卡钳和导轮，直到其凉山门页关闭时，斜接柱处于对中的状态，控制作用力线在一定范围内，没有同时开启或者关闭两扇门页的时候，不发生阻卡。
1.6背拉杆
人字门的结构实质为悬挂式的薄壁结构，人字门结构在水平推力以及自身重力的作用下，门体会发生较大幅度的扭转变形，之所以设置背拉杆，是为了增加门体的抗扭刚度。
2焊接
金属结构是否成功的条件就是焊接工作，焊接人员在实际操作的过程中，为了综合考量不同部位的不同类别，需要格外注意的环节是，接缝位置的超声波检查和外观。另外还需要对裂纹、夹渣、气孔以及焊瘤等不可避免的缺陷进行详细的检查。一旦发现偏差超出相关规定，必须重新进行制作。
三、安装要点分析
1闸门及埋件的安装
采用卧式安装的方法，进行闸门安装，在闸门的门槽顶部平台，用枕木搭设临时性的拼装平台。在完成临时性平台搭设后，根据相应的规范与设计的要求，在其平台上分别安装好导向轮、承压滑块与水封，同时还要水封与面板承压滑块或一侧导向轮的高程差进行重点控制，随时观察滑块的共面度，将门叶的尺寸控制在规定的范围内，进而确保门体整体止水可以达到预期的效果。在节间止水安装的过程中，相关的工作人员必须对止水座与侧止水座板的不平度进行详细的检查，在检查的过程中若发现误差，要及时调整水封，确保水封的止水效果可以满足规范与设计的要求。一般情况下，在经过测量校正合格与完成门叶结构的拼装焊接后，再进行闸门主支承部件的安装与调整工作。闸门主支承部件的调整主要是将其主支承面调整到同一个平面上，且确保其误差小于业主提供的施工图样规定。闸门的吊装主要是通过塔机进行吊装工作。
2拦污栅与栅槽安装
在拦污栅与栅槽的安装过程中，先布置测点，再进行栅槽的预组装与吊装调整，最后对其安装的质量进行检查与验收，确保其安装质量覆盖规范要求。因栅体为整体结构，在安装的过程中，可一次吊装就位。
3启闭机安装
选用合适的塔机与汽车吊进行启闭机安装。在安装启闭机的过程中，要确保运行车轮垂直偏斜，同时还要严格控制车轮组相对应的角线偏差。在门架安装时，主要对其水平的偏斜、支腿的高度以及门腿的垂直度进行控制。在安装电气设备的过程中，对室内无明显裸露的带电部分进行控制，因穿线中需要应用到钢管，需要对钢管进行彻底的清洁，并涂上一层或两层的防锈涂料，确保所有电器设备在不带点的情况下，其支架与外壳可靠接地。在桥架与小车的设置中，要确保其轨道与启闭机之间有可靠的电气连接，使门机的安装质量得到有效的保障。
结束语
对于水工金属结构安装工作来说，它是水利工程建设过程中的一个重要环节。因而，在进行水工安装工作时，要控制好安装工艺与安装方法，提升金属结构的安装质量，确保水利工程运行效果。
参考文献
[1]岳廷文，张良君.水工金属结构制造与安装的质量控制要点[J].广东科技，2014（10）：118~119.
[2]高国辉.基于锈蚀规律的平面钢闸门可靠度研究[D].长春工程学院，2015.
论文作者:周士奇
论文发表刊物:《建筑学研究前沿》2018年第25期
论文发表时间:2018/12/19
