摘要:本文通过实例分析了超高模板支撑架体系的施工技术要点,以供参考和借鉴。
关键词:超高模板支撑架体系施工技术
一、项目工程概况
越中友谊宫是中华人民共和国的援建项目,面向体育馆路,西北距越南国家体育中心约1.0km。工程总用地面积为3.3 公顷,总建筑面积为13966 平方米,其中地上:10493 平方米,地下:3473 平方米。本项目属于高支模的区域共分为四个区域:升降舞台、升降乐池、观众厅和主会堂大厅。
二、项目研究的内容及研究目标
2.1、研究的内容
应对高支模关键部位或薄弱部位的模板沉降、立杆轴力、杆件倾角、支架整体水平位移等参数进行实时监测:
2.1.1、高支模关键部位或薄弱部位
跨度较大的主梁跨中、跨度较大的双向板板中、跨度较大的拱顶及拱脚、悬挑构件端部以及其它重要构件承受荷载较大或稳定性较差的部位。
2.1.2、测点布置原则
①.模板沉降(D):以支模体系地面为参考点,在梁底,板底模板安装竖向位移传感器,监测模板沉降;
②.立杆轴力(F):选取荷载较大或有代表性的立杆,在立杆顶托和模板之间安装压力传感器,监测立杆轴力;
③.杆件倾角(Q):选取对倾斜较敏感的杆件(如荷载较大或易产生水平位移的立杆),在杆件上端部安装倾角传感器,监测杆件倾角;
④.整体水平位移(DH):以既有混凝土柱、剪力墙等固定结构为参考点,设置水平位移传感器,监测高支模支架的整体水平位移。
2.2、研究目标
为实时监控混凝土浇筑过程中高支模的工作状态,及时发现混凝土浇筑过程中高支模系统监测参数的异常变化,防止高支模的倒塌引起财产损失,危及生命安全。
三、项目技术详细技术内容及主要创新点
3.1工程施工控制重点及技术难点分析
1、控制重点
1.1、根据工程高支模的分布情况、主体结构形式选择合适的高支撑方案;
1.2、在模板方案的选择时充分考虑考虑架体的结构设计,力求做到结构安全可靠,造价经济合理;
1.3、选用材料时,须符合质量要求、并较为通用、能多次周转利用便于保养维修;
1.4、支撑架的结构选型时,力求做到受力明确,构造措施到位,搭拆方便,便于检查验收;
1.5、模板架的搭设,必须符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011检查标准要求。本工程选用Φ48×3.5扣件式钢管支撑架支撑体系。
1.6、模板的搭设和拆除需严格执行本方案,混凝土浇筑路线及浇筑方式按照专项施工方案施工。支撑架搭设从开始需放线打点,每搭设6m需进行过程验收,调整垂直度,保证扣件拧紧。在支撑架搭设开始前,需计算错开接头,保证顶端自由端a值控制在0.5m范围内,同时顶托丝杆外漏长度不超过0.2m。
2、技术难点
该工程高支模施工重点及难点如下;
2.1、观众厅支撑架搭设在踏步上,高低跨搭设难度大。
2.2、支撑架搭设高度高,垂直度控制难度大,标高控制及模板加固、钢筋施工,混凝土浇筑、安全防护施工等较为困难,为确保施工质量及安全,需进行科学有效的策划。
2.3、该工程梁截面尺寸大,混凝土浇筑分层进行,每层不超过400,由跨中向两端对称进行分层浇筑。
2.4、升降舞台上空屋面楼板架体搭设高度高大33.9m。底标高-7.4m,屋面板顶标高为26.5m,支撑架搭设周期长,垂直度控制难度系数大,屋面梁截面尺寸大,梁底支撑密。
2.5、主会堂大厅、观众厅支撑架体系连为整体,但混凝土浇筑已伸缩后浇带划分为南北区,混凝土浇筑前,需对支撑架体系验收侧偏移,对后浇带区域架体整体加固。
2.6、工期紧、结构复杂,同时该工程属于中国商务部援外工程,质量要求要,安全需保证,这需要技术先行,所以技术方案及进度安排需根据节点工期、结合工程量、人员计划认真排设。
3.2.施工组织和进程
测点布设位置
本次监测共设置立杆轴力监测点8个,立杆倾角监测点8个,模板沉降监测点11个,支架整体水平位移监测点4个,共计31个监测点。
监测点布设位置如下图所示:

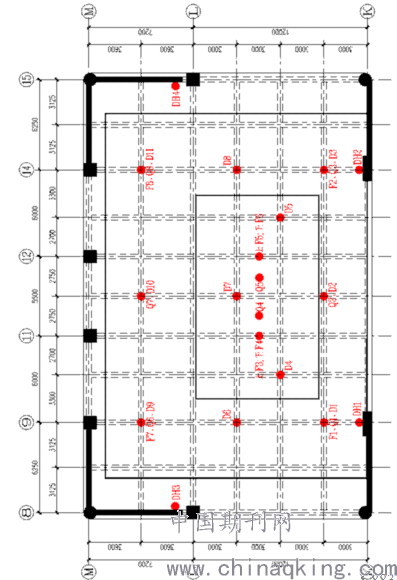

高支模监测点设置示意图

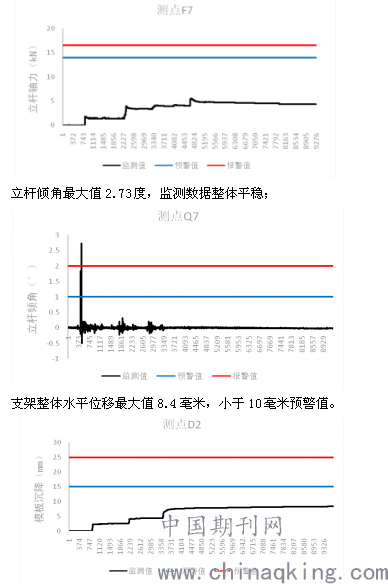

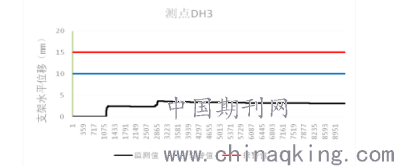

混凝土浇筑过程中各监测点监测值情况如下:
立杆轴力为5.6KN,小于14.0kN预警值;
浇筑过程中各监测点模板沉降最大值8.4毫米,小于15毫米;
监测过程中各项数值均低于规范允许的范围,支撑架稳定可靠。该项目高支撑体系在混凝土浇筑过程中进行全程变形监测,在公司尚属首次,为以后支撑架搭设、混凝土浇筑工程施工提供了很好的安全技术支撑。
为了保证砼有一个适宜的硬化条件,有足够的温度、湿度,防止砼早期失水产生干缩性裂缝。
3.3、主要创新点
3.3.1、创新点一
引入变形监测技术对支撑架体系的监测,动态观察立杆轴力、立杆倾斜、模板沉降、支架水平位移四个参数值的实时监测数据,分析监测数据,及时发现问题,避免支撑架薄弱环节出现问题,以及倒塌引起财产损失,危及生命安全。
3.3.2、创新点二
在施工过程中同时控制支撑架搭设、模板支设、混凝土分层浇筑及浇筑路线、动态监测、养护以及模板支撑架拆除等关键环节,保证整个施工工程安全可靠,达到应有的经济效益。
此项施工技术在高支模体系施工中起到很好的监测作用。
四、结束语
通过对整个模板支撑架体系的技术策划,以及利用变形监测技术对混凝土浇筑过程支撑架体系的实时监测,保证了整个施工工程安全可靠。施工完成后,分析监测数据,重点控制支撑架搭设的关键环节,为今后类似工程,特别是超高模板支撑架搭设、混凝土浇筑工程控制的施工积累了宝贵的工程施工经验。在实现工程顺利进行的同时,达到了确保工程质量安全、提高施工效率、促进施工速度及绿色施工的效果。
