贵州电网有限责任公司贵阳供电局，贵州 贵阳 550001
摘要:本文针对冬季低温天气下由于高压电气设备表面结冰导致部分试验项目无法正常开展的问题进行研究，通过研制一种自发热试验夹的装置，来应对这一问题。
关键词：自发热、试验夹、高压试验
0 引言
在供电系统中，线路的安全至关重要，所以作业人员需要定期给电气设备进行预防性试验，提前发现设备隐患，保障设备安全稳定运行，现高压预试的较多项目（如测试绝缘电阻、直流电阻等）中都需要应用导电试验夹，试验时就需要使用导电试验夹将被测件牢固加持，但是冬季户外气温低，尤其在南方的冬天寒冷、潮湿，经常会出现凝冻天气，这就导致被测件上结上厚厚的冰层，试验夹无法良好的接触被试设备表面，从而常常导致试验无法开展。
现阶段我们针对这一问题采用的是人员除冰的方式，例如使用热开水、吹风机、或者铲子对被测体上的冰层去除，使得试验能够有序开展，但是采取这些除冰方式会存在人身安全及设备安全隐患，同时需要得时间长、如果覆冰层很厚还会存在劳动强度高、工作难度大、甚至无法去除覆冰层的问题，使得低温天气下高压试验难以开展，若不能定期有效开展试验则会导致电网的安全稳定运行存在极大的风险。
针对现有高压试验中出现的问题，高压试验融冰夹提供了一种结构简单、操作方便、体积小、重量轻、可靠性高的低温条件下高压被测设备的融冰方式，可以在南方地区广泛应用，防止高压设备覆冰无法正常开展试验对电网造成的损害，提升了低温条件下高压试验前融冰的工作效率，降低作业人员的劳动强度，保障了设备安全，对电网的安全稳定运行具有积极的作用。
1 传统高压被测体融冰的作业方式
传统的低温天气下高压被测体试验前融冰采用的是人工除冰的方式，作业人员会使用热开水对覆冰设备进行淋洒，加速覆冰层的快速融化，或是采用吹风机对覆冰设备鼓吹热风，又或者是用小铲子铲除覆冰层，如果天气恶劣覆冰严重，还会存在无法去除覆冰层的问题，使得对电网定期开展的设备试验无法正常进行，不利于电网的安全稳定运行。
传统的高压被测体融冰作业方式存在劳动强度高、工作效率低、安全风险大的问题，若设备未断电，工作人员在不知情的情况下进行高压设备的除冰操作，还将会造成严重的人身伤亡事故，同时传统除冰方式都会对高压电气设备造成损坏，对企业造成严重的经济损失。
采用传统的人工除冰的作业方式劳动强度大，耗时较长，损坏设备并且不够安全。因而，研制一种低温天气下自发热装置对高压覆冰设备进行融冰显得尤为必要，
2 高压试验自发热夹的作业方式
高压试验自发热夹的研究目的就是为针对上述传统高压被测体人工除冰存在的不足，提供一种简单、方便、高效而使用可靠的高压试验自发热夹，积极应对了工作人员在高压试验融冰操作时可能发生的操作安全事故，及损坏设备的问题，使得高压试验融冰操作能够高效有序的开展，最大限度的避免了人员受伤、设备受损、低温天气下无法开展试验的损失。
2.1 高压试验自发热试验夹的组成与结构
高压试验自发热试验夹是由虎口夹、回力弹簧、发热体、绝缘把手、橡胶护套、开关、电源线，导线连接柱几个部分构成。
其结构是导线连接柱焊接在虎口夹上，将虎口夹内部钻空放入发热体，将虎口夹和回力弹簧连接组成夹持机构，虎口夹末端与绝缘把手连接，绝缘把手用橡胶护套包裹，发热体是通过导线顺序连接开关和电源线。
.jpg)

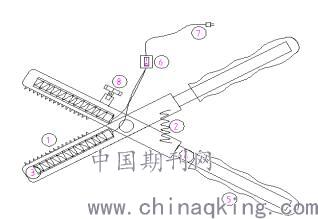

1-虎口夹 2-回力弹簧 3-发热体 4-绝缘把手5-橡胶护套 6-开关 7-电源线 8-导线连接柱
2.2 高压试验自发热夹的使用方法
高压试验自发热夹在进行绝缘电阻、直流电阻等高压测试试验前，将自发热试验夹加持在结冰的被测件上，接通自发热试验夹电源，打开开关，发热体通电发热，热量传导到虎口夹上，发热的虎口夹将冰迅速融化，使得虎口夹与被测体可靠牢固地连接，此时断开电源线，将高压试验导线与导线连接柱连接，从而使得高压试验顺利进行。
在上述方法中，高压试验自发热试验夹将发热体放入钻空的虎口夹，使得发热体的热量很好地传导到虎口夹上，保证了虎口夹有足够的热量将冰融化。同时利用绝缘把手与虎口夹连接避免了热体漏电带来的安全隐患，用橡胶护套包裹绝缘把手使得虎口夹的热量得到有效隔绝，保证了使用人员免于烫伤。
2.3 高压试验自发热夹的进步性
高压试验自发热夹，将虎口夹、回力弹簧、发热体、绝缘把手、橡胶护套、开关、电源线，导线连接柱进行完美的结合，组合成一个完整的个体与结冰的被测体直接接触，该高压试验自发热夹的使用仅仅只需要工作人员在结冰的被测体上将高压试验自发热夹固定好，接通自发热试验夹电源，打开开关，发热体通电发热，热量传导到虎口夹上，发热的虎口夹将冰迅速融化，极大程度的提高了被测体融冰过程中的工作效率，缩短了作业人员融冰时间，提高了作业人员的工作效率。
作业完成后，工作人员仅需取下该高压试验自发热夹，收纳好以便以后工作的再次利用，十分的方便，好收纳。
2.4 高压试验自发热夹的创新性
与现有产品相比，本发明由于采用了上述制作方法及装置，利用发热体和虎口夹的良好导热性，将被测件表面冰层快速融化，使得高压试验能够顺利进行，该高压试验自发热试验夹具有可靠性高，体积小，重量轻，操作简便的特征，同时也大大降低了工作人员的劳动强度，提高了工作效率，提高了企业的经济效益，也有效避免了对环境的破坏。
高压试验自发热夹打破了传统的作业方式，在保障工作人员安全的基础上，大力的缩短了操作时间，提升了被测体融冰的时间，大大提高了作业人员的工作效率。
3 高压试验自发热夹的必要性
由于南方冬季低温、潮湿的天气，高压设备冬季覆冰的现象极为常见，高压设备覆冰无法正常开展试验检查会给社会、企业、居民造成极大的影响与损失，传统高压被测体的作业方式劳动强度大，耗时较长，并且不够安全，因此，研制一种高压试验自发热夹十分必要。
4 结论
高压试验自发热夹的结构与作业方式，与时俱进，对于提高低温条件下高压被测体试验前融冰操作中的工作效率，保障操作人员的人身、设备安全具有至关重要的意义，其独有的安全性、创新性、灵活性，使其具有较高的运用价值。
参考文献
[1]徐大成,黄欲成,柏晓路,韩鹏飞. 输电线路冰灾事故原因及按新国标提高设计标准的措施[J]. 电网与清洁能源.2011(01)
[2] 许树楷,赵杰.电网冰灾案例及抗冰融冰技术综述[J].南方电网技术.2008(02)
[3]中国南方电网公司. 电网防冰融冰技术及应用[M]. 中国电力出版社.2010(02)
作者简介：
刘鹏（1975），男，高级技师（高级技能专家），本科，输电线路运行与检修，352625060@qq.com；
刘佳（1994），女，助理工程师，本科，从事电力系统调度工作。
论文作者:李朝举,刘佳,刘鹏
论文发表刊物:《中国电业》2019年第09期
论文发表时间:2019/9/5
