浙江绿城房地产投资有限公司 310000
摘要：随着海绵城市建设的推进，构建集水文功能和景观美学为一体的宜人多样化多功能可持续景观成为城市发展的必然趋势。详细阐述了可视化途径的内涵，分析水文功能景观化需遵循的原则及应涵盖的价值，阐述了在模拟雨水自然蒸散、下渗、径流的理念下，雨水收集、运输、过滤、蓄存、下渗、利用的可视化技术措施，并对场地空间营造的可视化模式进行了详细分析，得出相应的设计策略，为拓展节水型景观，提升场地应对、处理城市雨水问题的能力，形成具有复合功能的景观提供了设计思路。
关键词：景观化；海绵城市；雨水设计；研究
引言
目前的雨水管理通过地下管网将雨水迅速排离场地，直接排入接收水体或集中的雨水处理设施，或者由雨污综合管网排入污水处理厂。这种将雨水集中排放的做法引发了下游洪泛，河岸侵蚀，河道污染，栖息地破坏等一系列问题。
海绵城市的雨水管理技术通过从源头处理雨水径流，模拟蒸散、下渗、径流排放的自然过程，结合景观规划及策略性的场地设计，解决上述问题，不仅将雨水由废弃变为资源化利用，而且创新性地将地下排水转向地面，形成可视化景观，将传统的人工基础设施采用了生态化的设计和改造，增加了场地的趣味性及价值。这种生态雨水管理理念是人与环境生态关系的产物，既遵循了自然水循环法则，又能满足人类发展需求，主要采用径流减缓、散播、渗透的策略，综合机械和生物的方法，结合雨水收集、运输、过滤、蓄存、下渗、利用的关键步骤，形成具体的径流流速控制、雨水滞留、雨水蓄存、雨水过滤、雨水渗透、雨水水质处理技术，通过系统规划和场地中的综合运用，使开发后场地水文特征与开发前保持一致，并创造出使人产生愉悦体验的景观空间形态。
1 海绵城市建设的可视化内涵
“可视化”在维基百科中的定义为：可视化是指用于创建图形、图像或动画，以便交流沟通讯息的任何技术和方法。在历史上包括洞穴壁画、埃及象形文字等，如今可视化有不断扩大的应用领域，如科学教育、工程、互动多媒体、医学等[1]，将测量、计算获得的数据信息转换为直观的图形、图像。文中将这一计算机领域的常用术语引入海绵城市雨水管理当中，内容涵盖数据信息图像可视化、场地景观水文功能可视化2 个层面的内容。旨在通过可视化的手法完善现状调查评估、场地设计及施工建设、项目运行管理体系。
首先，在数据信息可视化层面，对于设计、研究人员来讲，将地形地貌、水文环境等数据信息通过GIS、SWMM 等软件录入并得出有助于规划设计方案前期分析的图形资料；对于政府、开发商和公众而言，结合城市公共信息平台建设，建立起政府、开发商、公众等相关利益人群之间的沟通平台。通过数字模型和信息化技术，一方面建立起可查询可视化的项目资料库，另一方面通过智能终端提供项目活动信息查询，以及客观的公众参与的时空行为研究，通过各类社交网络获取并分析公众主观的意见，作为项目规划设计的基础资料或者后期运行维护的参考依据。
其次，在场地景观水文功能可视化层面，强调水文循环过程或水处理过程的景观可视化，提升场地审美体验，促进公众教育。为保障水文功能可视化的景观感知效果，设计过程中需要融入生态美学的原则，以期创造出集合生态、文化、感知于一体的可持续景观。雨水管理可视化尺度范畴涉及城市-社区的系统规划，以及邻里-场地尺度的设计，着力于对自然资源的保护、土地利用及人工基础设施的结合，具有整体性、系统性的特征，以期建立发挥整体水资源管理、调控功能的绿色空间网络。
(1)城市-社区尺度：主要是指流域内汇水和排水的战略系统规划，对其中自然汇水、储水区域的生态保护及修复，以及对系统的雨水基础设施规划。例如对自然河道、湖泊、湿地、河漫滩、生态敏感区、林地，以及城市森林、绿色廊道、城市蓝绿线等进行保护性规划，将上述大尺度开放空间作为绿色网络进行综合规划，平衡开放空间和城市土地使用利益间的冲突，维护水体功能以及生态系统的连通性。
(2)邻里-场地尺度：主要包括建筑、居住区、停车场、街道、市政公共空间的雨水景观规划设计。绿色雨水基础设施在场地和城市的尺度之间，通过分布式的网络连接，逐层消减、处理流向接受水体的径流(见图1)。这些设施的设置，能够增加景观中的生物多样性；能够减少径流，促进下渗，蓄水泄洪；能够阻止水体污染传播；能够建立起健全的分布式水文网络。通过雨水基础设施规划可将生态效益传递到城市中。在城市-社区尺度下的景观能够提供至关重要的生态服务；在邻里-场地尺度下的生态效果相对薄弱，但因处于人的感知领域，其美学性更强，设计结合自然，能提供休闲、审美的多功能场地，创造户外锻炼、社交联系的机会，改善人类健康，促进社会公平。
.png)

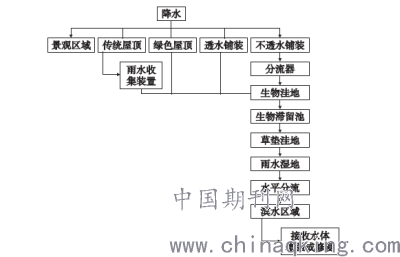

图1 雨水管理的径流路径
2 海绵城市建设的可视化原则、价值
2.1 遵循生态美学三原则
贾苏克·科欧(Jusuck Koh)在关注生态学、现象学和文化的基础上，致力于将建筑、景观和城市设计综合起来，研究建筑和景观的设计理论与美学。在对传统形式美学扩展，以及吸收东方建筑美学基础上，他提出了“包括性统一”、“动态平衡”、“补足”美学生态范式三原则。
(1)包括性统一：将客体或对象置于一个具体的“语境”中，将之视为这个整体语境中的一部分，强调它与人、场所的统一。作为可持续景观的一部分，海绵城市可视化景观的营建中需要考虑雨水管理技术与可持续景观其他技术措施的融合，多种技术措施与场地属性、人文环境、公众需求、景观流线、景观节点、景观空间构成要素的融合，才能创造出包括性统一的多元化多功能景观。
(2)动态平衡：该审美原理既指向源自创造“过程”的定性不对称，也指向隐含在审美“形式”中的形式不对称，体现了一种“过程”的秩序化。海绵城市可视化景观需要平衡降水期、非降水期及寒冷天气多种气候状况，降水期景观将雨水收集、运输、过滤、蓄存、下渗、利用的径流路径、形态、处理过程进行形象地动态可视化展现，亦可具有互动性，使雨水基础设施的选取、组合配置在满足功能性的前提下，形成具有秩序感的构成形式，并保障干燥期和寒冷气候良好的景观效果。
(3)补足：“补足”观念应用到景观设计中，就是让自然和景观来补足人类与建筑，也就是麦克哈格所倡导的“设计结合自然”思想。海绵城市可视化景观中采用自然材料或再生材料、选取当地植被及运用可再生能源可以达到节省材料及节能的效果，而且可以将自然的象征意义带入公众意识中。把空间(景观)与文化内涵相融合的过程，就是使人们适应场地、建构场所、形成场景的过程，通过场地、场所、场景构建，将传统元素或地域文化植入景观，补足现代生态景观缺失的主题感、历史文化感、集体记忆及认同感，将人与环境视作一个系统，使人工环境、自然环境和公众感知相互关联。
2.2 融合四类景观价值
哲学范畴的价值，是对功利、道德、审美以及政治、法律、历史、社会活动、宗教和科学技术等具体价值共性的最高概括和抽象，成为“价值一般”。即泛指在主体认识和改造客体的实践中，客体对于主体的某种意义。价值观则是价值目标和尺度、准则的表现，反映了人们判断事物价值的评价标准。在信息时代，景观的价值观逐渐转为生态、社会、艺术、文化的综合体，景观的评价标准也呈现为可持续论的观点，即在保障人类发展的同时，也要协调能源和资源的循环再生以及生物和文化多样性。这种价值观的形成伴随自然和人类社会关系的转变，反映了当今时代人类环境伦理道德范畴的发展，也为当代景观实践提供了价值参考和方向。
海绵城市可视化景观建设产生于上述价值观语境，在将高效用水、节水的生态原则和生态技术用于城市景观时，需要协调对自然的强调和对人的需求的满足，将艺术价值、社会价值及文化价值融合起来，形成优秀的海绵城市景观设计。在瑞典马尔默与城市雨水建设相关的出版物中，Peter Stahre 曾指出开放式排水系统有多重价值，包括美学、生物、动物、生态、野生生物、休闲娱乐、公众关系、教育、环境、经济、技术价值。
文中将国外针对于雨水景观的评估搜集整理，可作为价值评定原则，借鉴用于指导国内海绵城市景观建设。在英国的可持续排水系统(Sustainable urban drainage systems)规章中，将水质、水量和景观舒适性并行用于排水规划评估。其中景观舒适性倾向于提供开放空间及野生生物栖息地，并包括社区价值、资源管理、空间多功能性、教育、水景、栖息地营建、生物多样性规划。
美国的可持续土地设计开发评价体系(Sustainable Sites Initiative TM，简称SITES)针对场地初步选址、现状评估规划、场地设计、场地施工、运行和维护等方面建立了景观评分系统，并提出了相应指导原则。在场地设计阶段，SITES 将场地降水管理、减少景观灌溉用水、基流下方降水管理、减少户外水使用、将功能性的雨水水景设计为舒适性景观、恢复水生生态系统作为场地水系统评价因子，并赋予相应分值。
上述价值和评估标准运用于项目实践中，通过水资源保护和水生态设计，如在场地中将雨水进行地下水补给，或净化、收集用于灌溉、装饰性水景补充水等生态技术途径，进行水质、水量的管控及栖息地营建以保障其生态价值；通过提升场地的吸引力及满足公众的视觉美感、空间体验、社交联系等方面实现其艺术、社会、文化层面的价值。
3 可视化运用于海绵城市场地景观
3.1 可视化的技术措施
雨水基础设施集合了工程和生物作用，根据雨水水文控制步骤和技术产生了从硬质工程化到软质生态化的一系列环境友好型的可视化景观设施。按照水质和水量处理的功效由小到大，依次形成相应的雨水基础设施单元要素。这些要素可用于不同的尺度范围及用地类型，既可以单体形式存在，又可依据场地条件，将不同处理程度的适用设施综合运用形成网络，提供高级别的水质处理功能，从更大程度上减少径流量。
可视化的雨水基础设施可以用于不同用地类型，形成具有生产力和可再生的多样化、多功能城市景观，使之不断更新城市生态系统功能。居住区、公园、广场等雨水基础设施可以设计为地下水补给和雨水收集再利用的生产场地。艺术化地设计雨水网络，将建筑屋顶和地表径流收集用于景观浇灌，还可以配合采用生物系统及机械设备等更高级别的净水设施，使集水用做水景使用、建筑中水系统等非饮用水质要求的用水。公园可以在边缘区设计种植沟、过滤带、植被树池、雨水花园、透水铺装等对周边建筑、街道、场地边缘雨水加以处理，内部场地可以设计硬质或者软质的水景用于公园内部雨水处理、利用，如建造渗水池、袖珍湿地、人工水池等景观设施。街道可设计为公共街道花园，在满足机动车、步行、自行车通行及地面停车的功能基础上，通过最小化不透水铺装使用，结合有引流作用的路缘石，结合生物洼地的作用，形成道路雨水网络，进行雨水分流排泄。停车场结合透水铺装、生物洼地、雨水花园等设施，形成生态停车场。
3.2 可视化的空间营造
景观规划和设计中所规划的是人的体验，通过空间设计表达、服务于功能，通过创造最佳的空间关系，给人带来和谐、融洽、趣味的感知，产生愉快的审美体验。宜人的景观空间应该满足审美体验及环境行为。美学中的统一、均衡、韵律、色彩、质感等符合人的视觉、活动和心理需求的合理尺度比例关系，可以作为创建景观空间的策略依据。人的审美体验主要通过视觉、听觉、触觉的感官系统及生理、心理系统进行，受到经验、社会文化系统及伦理道德价值的影响。对景观空间的设计能产生预期的感知速度、次序、类型和程度，给人带来预期的情感和心理效应。能传达出有过精心关照的景观能引发人的愉悦感，海绵景观空间营造中可将“野草之美”“湿地之美”诸类生态功能很强、人们受知识干预而认为的美，与精心设计的人工观景平台、栈道的美相结合，促进人的积极审美体验。这也充分说明公众教育不仅有益公众健康，也有益于环境生态。景观空间是集合技术、社会、经济、生物需求，并融合材质、形状、色彩、容量，以及空间的心理效应的综合产物，需要以联系的观点来构建。
4 结语
海绵城市建设中，雨水管理设施以软质景观的形式应用于区域到场地的不同尺度，将以开放、可视的景观呈现在城市中，在改变城市景观形态的同时，也向景观规划设计提出了新的要求，通过雨水基础设施的可视化空间营造，使城市雨水景观集生态和美学于一体，在维护自然生态服务的同时，给人带来舒适、愉悦的审美体验和生动形象的节水教育，改变人们的环境认知和行为，实现城市景观生态、文化的可持续发展。
参考文献：
[1]程相占.美国生态美学的思想基础与理论进展[J].文学评论,2009,(1):71-72.
[2]王新宇.城镇化背景下的文化景观设计初探[J].现代城市研究,2014,(6):70.
[3]傅华.生态伦理学探究[M].北京:华夏出版社,2002:175.
[4王向荣,林菁.现代景观的价值取向[J]中国园林,2003,(1):4-11.
论文作者:汪玉娟
论文发表刊物:《防护工程》2019年10期
论文发表时间:2019/8/12
标签：景观论文; 雨水论文; 场地论文; 城市论文; 生态论文; 径流论文; 海绵论文; 《防护工程》2019年10期论文;
