摘要：随着智能电网的发展，智能变电站已经成为了当今变电站建设的主流，常规的电磁互感器设备已经成了变电站智能化建设的瓶颈，难以保证变电站自身智能化技术的发展与应用。本文首先阐述了互感器的分类及其作用，接着对智能变电站互感器的选择进行了分析，最后提出了智能变电站电子互感器运行的方案及优化配置，电子互感器的使用可以实现智能变电站多功能、智能化的要求，适应了电力系统大容量、高电压，现代电网小型化、紧凑化和计量与输配电系统数字化，微机化和自动化发展的潮流。
关键词：变电站; 互感器; 优化配置
现阶段变电站建设的过程中，自动化已经逐渐成为了主要的建设趋势，传统仪器设备已经逐渐过渡为智能化的先进设备。常规的电磁互感器设备已经成了变电站智能化建设的瓶颈，难以保证变电站自身智能化技术的发展与应用。本文首先阐述了互感器的分类及其作用，接着对智能变电站电流互感器与电压互感器的选择进行了分析，最后提出了智能变电站电子互感器运行的方案及优化配置，电子互感器的使用可以实现智能变电站多功能、智能化的要求，适应了电力系统大容量、高电压，现代电网小型化、紧凑化和计量与输配电系统数字化，微机化和自动化发展的潮流。
1 电子式互感器概述
电流互感器和电压互感器统称为互感器，是一种特殊的变压器，主要起变换、隔离及扩大仪表、继电器等二次设备应用的电流范围的作用。智能变电站由于需要实现全站信息数字化、通信平台网络化，传统电磁式互感器已经不能满足智能电网的需求，因此智能变电站都采用电子式互感器。与电磁式电流互感器相比，电子式互感器具有如下的一系列优点：（1）绝缘性能优良，造价低。绝缘结构简单，随电压等级的升高，其造价优势愈加明显；（2）在不含铁芯的电子式互感器中，消除了磁饱和与铁磁谐振等问题；（3）电子式互感器的高压侧与低压侧之间只存在光纤联系，抗电磁干扰性能好；（4）电子式互感器低压侧的输出为弱电信号，不存在传统互感器在低压侧会产生的危险，如电磁式电流互感器在低压侧开路会产生高压的危险；（5）动态范围大，测量精度高；（6）没有因充油而产生的易燃，易爆等危险；（7）体积小、重量轻；（8）可以和计算机连接，实现多功能，智能化的要求，适应了微机化和自动化发展的潮流。
2 智能变电站互感器性能的选择
2.1 电流互感器性能的选择
电流互感器的选择除应满足一次回路的额定电压、额定电流、最大负荷电流计短路电流的动热稳定性外，还要满足二次回路的测量仪表、自动装置的准确度等级和保护装置10％误差曲线要求。如果容量不足，可将两个二次绕组串联。
①电流互感器的选择原则

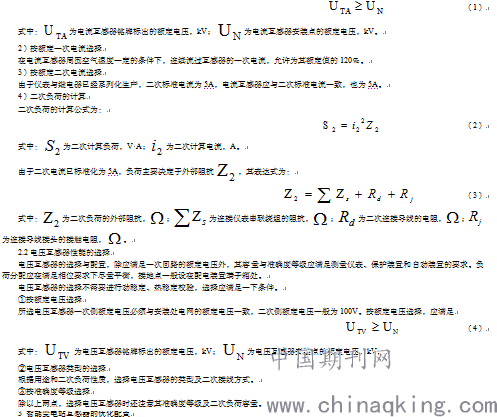

1）按额定一次电压选择
所选电流互感器的一次额定电压必须与安装处的电网电压一致，即
论文作者:蒋小军
论文发表刊物:《电力设备》2017年第18期
论文发表时间:2017/11/7
标签：互感器论文; 变电站论文; 智能论文; 电压论文; 电子论文; 电流互感器论文; 电网论文; 《电力设备》2017年第18期论文;
