炼油厂关键机组的机组控制技术及其稳定运行论文_谭海燕

中国石油乌鲁木齐石化公司炼油厂 新疆乌鲁木齐 830019

摘要：机组属于炼油厂的核心设备，机组主要包括增压机、能量回收、气压和备用主风机。在炼油厂实际生产工作过程中，机组的稳定运行能够有效保证企业经济效益的稳定性。如何保证机组的稳定运行，可以通过机组设计对系统进行保护，同时兼顾机组生产能力及安全性来实现，从而充分发挥机组运行在炼油厂中的作用。

关键词：炼油厂、关键机组、机组控制技术、稳定运行

引言

机组作为化工装置的主要设备，能否安全可靠的运行，影响着企业的效益。保证化工装置的高效运行属于维护人员及工厂管理人员所追求的主要目标，并且也是设计人员的希望。机组属于化工的重要装置，先进机组控制技术不仅能够保证化工装置的稳定运行，还能够有效提高化工的工业利润。

一、机组的工作点

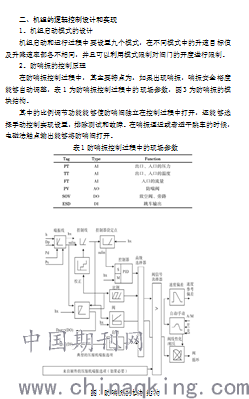

机组性能曲线的表现方式不同，为了能够实现防喘振的控制，避免机组压力、温度及分子量等多种因素的影响，在控制过程中要能够将实际性能曲线转变成为机组入口体积流量，通过Q表示，和机组多变接口的联系，通过H表示。防喘振控制器中机组工作点通过实际的体积流量和多变借口控制，图1为炼油厂机组控制的防喘振控制器结构示意图。机组中性能曲线喘振点相互连接，从而创建了机组喘振线，为了避免机组满足实际喘振线需求，就要在防喘振控制器中设计SCL喘振控制线，此条线和实际喘振线距离较近，大约为15%左右，此数值和系统回路响应的时间具有密切的联系。使用此条线能够对机组在实际运行过程中避免喘振具有一定的保证性作用。

防喘振控制器通过控制变量WS-PV对放空阀及回流阀开度进行有效的调节，如果控制变量的值设置为100，那么压缩机就在喘振控制线中进行工作。假如此控制变量的值设置为100以上，那么压缩机就在正常工作区间中工作，关闭放空阀及回流阀。如果控制变量的值设置为100以下，那么防喘振控制器就会将放空阀及回流阀进行打开。

3、防喘振的使用效果

如以上描述，假如使用需求可以选择两种防喘的算法实现组态，喘振线可以设置为10段，图4为防喘振曲线的压比和压降。

系统可以将喘振的发生次数、初始的安全裕度及目前重新矫正之后的安全裕度进行显示，一般压缩机不会在喘振线中持续长时间的运行，在工作点为控制线右方的时候，喘振控制器设置点就在目前h值的某个可以设置百分比范围中，在工作点越过设置点的时候，就会通过最小的幅度朝着喘振线窜动，并且防喘阀也会迅速的发开。

最后创建全新的工作点，假如设置点浮动线和喘振控制线相互重合，那么系统就会保持回流，从而保证其能够运行到喘振控制线中，此特点并不是在所有条件中都能够使用的，在使用之前要对其进行评估。图5为设置点的浮动线。

此系统具有纯比例调节阶段，此阶段能够独立在正常控制器中将防喘阀打开，在工作点转移到喘振控制线左方的时候，正常控制器无法具备足够应力，就会导致过程失序，那么就会进入到此阶段。在工作点和喘振线相互重合的时候，防喘阀就会打开。在机组停车的时候，能够降低现场参数失误的动作风险，那么就表示本文所研究的系统具备有效性、独立性及及时性。

结束语

机组属于石油化工装置的主要设备，机组在运行过程中的安全性及可靠性和机组控制技术具有密切的联系。本文所介绍的技术和系统对于今后机组的使用和发展都具有重要的现实意义，但是科学是没有止境的，未来机组控制技术会朝着更加便利的方向发展，从而提高企业的效益。

参考文献:

［1］朱沛文,马伟锋,马莉,等.核级直接蒸发式制冷机组关键技术研究与产品研发[J].制冷与空调,2015,15(11):15-20．

［2］申宁.机组控制技术在炼油厂关键机组的应用[J].石化技术,2017,24(11):204.

论文作者:谭海燕

论文发表刊物:《防护工程》2018年第23期

论文发表时间:2018/12/14
