离心叶轮组件夹具设计方法探究论文_丁明月 孙婷婷 郑金鹿

摘要:本文详细介绍了离心叶轮组件加工中,更改加工工艺路线,最终以圆弧端齿一侧的内径为基准,零件内部腔体实现压紧机构的夹具,来实现快速高效地保证产品质量。

关键词:离心叶轮 圆弧端齿 内部腔体 压紧机构

1、绪论

在现代化的机械和仪器制造业中,提高加工精度和生产率,降低制造成本,一直是生产厂家所追求的目标。正确的设计并合理的使用夹具,是保证加工质量和提高生产效率,从而降低成本的重要技术环节之一,同时也是扩大机床使用范围必不可少的手段。

本文以如何运用内涨夹具完成加工,提高产品质量和效率为例,对其设计思路、方法、相关内容以及自己的心得体会进行简单的论述。

2、夹具在生产中的作用;

2.1保证加工精度

采用夹具安装,可以准确的确定工件与机床、刀具之间的相互位置关系,其加工精度高且稳定。

2.2提高生产效率、降低成本

用夹具装夹工件,能使工件迅速的定位和夹紧,显著的减少辅助加工时间,提高生产率。另外,废品率下降,可以安排技术等级较低的工人,降低的了生产的成本。

2.3扩大机床的工艺范围

改变原机床的用途和扩大机床的使用范围,实现一机多用。

2.4减轻工人的劳动强度

用夹具装夹工件方便、快速,能快速的将零件置于机床加工位置,可以减轻工人的劳动强度。

3、离心叶轮组件的夹具设计方法探究

3.1研究原始资料、明确设计任务

使用车间工艺在叶轮组件加工过程中,提议加工路线应按图要求圆弧端齿内径为基准,内部腔体为压紧机构,加工零件的其它尺寸,因此所有工艺路线都要求夹具以圆弧端齿内径定位,内部机构压紧,这样才能保证产品质量。由于零件的内腔孔口小,压紧机构必须以小尺寸进入,并在内部实施涨开压紧零件。

3.2离心叶轮组件的夹具设计方案

3.2.1离心叶轮组件的夹具设计初步探究

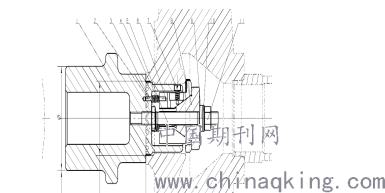

经与工艺协商,分析图纸技术要求,及零件图纸的要求,工艺路线要求以圆弧端齿定位的内涨式压紧机构。(如图1初步方案二维视图)。

图1

A.用圆弧端齿量规着色的配对量规为定位基准件,基准稳定,完全符合图纸基准及相对尺寸链要求。

B.零件如何装在工装上:采用件12顶杆的螺纹向左旋转,顶压件7伸缩压块,旋转件11螺母,传递压紧力实施到件9弹簧上,通过弹簧力顶压伸缩套及件7伸缩压块将零件压紧。

C.零件如何从工装上拆卸:同理,将件12顶杆的螺纹向右旋转,通过件9弹簧力的顶压伸缩套,使件7伸缩压块缩回,将零件拆下。

D.工装存在的缺点:工人在操作过程中,如果没能很好地将零件端平稳,工装的螺母、伸缩套很容易使零件的内腔出现磕碰痕迹。

3.2.2离心叶轮组件的夹具设计进一步探究

图2

由于初步探究方案出现弊端,我们又与使用车间进行了协商,他们同意初步方案,但对操作中的磕碰现象甚是担忧,希望我们能进一步改进设计方案,并一次操作实现定位压紧机构,不损伤零件,而且,对用圆弧端齿定位也产生了同样的担忧,建议采用圆弧端齿一侧的内径定位,同样的内涨式机构压紧。

A.用零件的圆弧端齿一侧内径为定位基准,基准同样稳定,符合图纸基准及相对尺寸链要求。(如图2进一步方案二维视图)

B.零件如何装在工装上:采用件11螺母的螺纹沿件5螺栓向左旋转,顶压件8压紧套,通过压紧套的圆锥面传递压紧力实施到件6伸缩压块上,使件6向外涨压,将零件压紧。

C.零件如何从工装上拆卸:同理,将件11螺母的螺纹沿件5螺栓向右旋转,通过件4弹簧力顶压件6伸缩压块,使件8压紧套向右移动,件6伸缩压块自动缩回,将零件拆下。

D.工装存在的缺点:由于加工过程中,零件会产生切削热,从外部实施冷却液,看不到加工位置,散热不均。

3.2.3离心叶轮组件的夹具设计最终探究

先前的工装设计方案得到了使用单位的认可,而且使用方便,操作简单,但加工下一道工序是磨工,要求散热性能好,即保证零件能高速旋转,又能使冷却液从腔内进入,保证零件的散热。

在夹具后端增加轴承及进油嘴,并做密封处理,使夹具内部形成进油腔体,并在件5螺栓加工中心进油孔。这样在零件高速旋转时,冷却液由胶管进入夹具腔内,通过压力进入件5螺栓孔内,直接喷入零件的内部腔内,完成了冷却作用。

4、结束语

根据以上的分析和论证,可以得出结论,工件采用内涨式压紧机构,保证产品在加工过程中能快速、准确定位装夹,解决了以往因转换基准加工零件超差的问题,提高了加工精度及效率,保证了产品质量。确保了公司的科研生产任务的进度,降低了生产成本,降低了工人的劳动强度, 以此工件的工装设计作为特例,为今后解决相同类型零件的生产加工问题,探索和研究出了一种解决问题的方法和设计结构,保证产品质量,提高生产效率和降低生产加工成本,改善和降低工人的劳动强度。

参考文献

[1] 曾正明 机械工程材料手册 北京:机械工业出版社 2010

[2]《航空制造工程手册》总编委会编 航空制造工程手册 北京:航空工业出版社 1998

[3] 中国标准出版社第三编辑室 六项基础互换性标准汇编上册 中国标准出版社 2004

论文作者:丁明月 孙婷婷 郑金鹿

论文发表刊物:《科学与技术》2019年20期

论文发表时间:2020/4/17
