浅析现浇预应力连续箱梁支架预拱度计算及施工控制论文_张静,赵彬

张静赵彬

重庆巨能建设集团路桥工程有限公司重庆市 400700

摘要：本文结合某项目现浇连续预应力箱梁（30+35+30m）的工程实践，通过对满堂支架受力体系各项因素产生的挠度及浇筑成型施加预应力后产生向上的挠度分析，依据结构力学挠度变形原理、预应力混凝土弹性原理理论计算，通过对支架预拱度的设置来控制支架顶高程设置预拱度，控制桥梁纵向高度。

引言：一座预应力连续箱梁桥梁，除了要对主梁进行强度计算，以确定结构具有足够的强度安全储备外，还在计算梁的变形，以确保结构具有足够的刚度（通常指竖向挠度）。公路桥梁规范中规定对于预应力钢筋混凝土梁式桥，以上部结构跨中最大竖向挠度，不应超过l/600（l为计算路径）。在满堂支架搭设时，顶面高控制时考虑后类因素产生的竖向挠度的影响，设置预拱度值，使成型后连续箱梁纵断面线型与设计竖曲线接近一致。

关键词：连续预应力箱梁预拱度挠度

1、项目连续预应力箱梁简介

本项目桥梁采用1联（30+35+30米）连续箱梁结构，桥墩为固定支座，桥台两端为滑动2支座，箱梁宽10.5米，高2.0米，高度11米。施工过程采用碗口式满堂支架现浇筑混凝土，支架高度9米，纵横向间距0.9米、0.6米，步距1.2米，后施加纵向预应力的施工工艺进行施工，预应力束为低松弛钢绞线，锚具为VOM锚。

2、支架预拱度设置

预拱度设置根据规范要求确定挠度影响因素，准确方式计算，最终确定满堂支架预拱度。

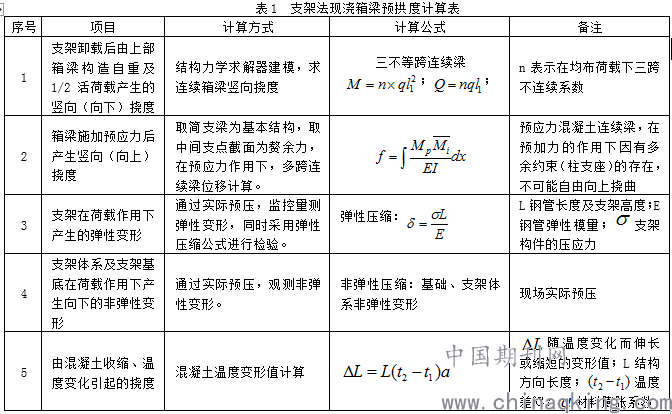

3跨连续梁桥箱梁满堂支架在确定施工拱度值时，按以下因素计算预拱度。
