多条风管共用管井整体吊装施工论文_邹伟

中建三局二公司安装公司 湖北省武汉市 430000

摘要：建筑立管中，多条风管共用管井吊装的施工工艺及安全防护措施。

关键字：多条风管，吊装，安全

一、项目背景

华润前海中心项目位于广东省深圳市前海深港现代服务业合作区内，集商业、办公、公寓、酒店于一体，为一类高层民用建筑。前海中心项目总建筑面积约751002平方米，其中地上总建筑面积约为527262m2/，地下总建筑面积约为223740m2/。项目由五座塔楼、四层商业裙房及一座文化活动室组成，塔楼包括三座办公楼（T1、T2、T5）, 一座五星级酒店（T3）及一座商务公寓（T4）；地下一共4层，其中地下二层至四层主要为车库、设备用房，地下一层及地下二层局部为地下商业及酒店设备区域。项目分为四个宗地，本宗地T201-0078(2)T3为五星级酒店，建筑高度139.11m，共30层。总建筑面积63596.48m2/，空调面积37950m2/，空调面积占本宗地总建筑面积59.7%。

二、管井安装概况

本文所要论述的多条风管的管井位于酒店核心筒内西北角，管井内管道的安装范围为：B2-屋面层，总长度168m。管井长2950mm，宽2475mm。管井内有共5条风管，其中4条为不锈钢材质的排油烟风管，钢板厚度为1.2mm，最大风管尺寸达到1050mm*1500mm，由我司负责安装。另一条为消防排烟管道，由消防单位负责安装，管井排布图如图一所示。其中右上角的管道为消防管道。管井四周两面为承重结构剪力墙，另一面临边为电梯井道。根据现场实际施工条件，该管井只能预留一面墙体供安装后砌筑，风管距离墙最窄只有150mm空间，显然操作空间及其有限。此外，管井四周墙壁无任何附着物，无法安装风管支架。因此，此管井的安装面临着施工难度大，工序交叉复杂等问题。此外，现场施工安全管理极其严苛，风管安装面临很大的困难。

三、施工初步方案拟定

1、管道支架安装

首先借助土建砌墙时留下的钢管架在部分墙体上打上支架，不能打支架的墙体由后期施工人员着力于风管之上安装。

2、吊运准备

2.1 机具准备

安装前要准备：4T的叉车一台、5T的卸扣8个，6T的吊带24米，麻绳50m ，手动葫芦、足够的钢丝绳、电焊机、15#槽钢，木方10根，不锈钢焊丝。

2.2 风管支、吊架安装

支、吊架的设置形式、间距、以及所采用的材质，需根据风管所安装的具体位置及风管的管径大小确定；

设置前应对每个系统的支吊架进行整体规划；

要兼顾其他专业的管线布置情况，以确定是否采用共用支架或组合式支架，避免管线间发生冲突，保证机电专业整体施工的顺利进行；

支吊架位置按风管中心线确定，其标高要符合风管安装的标高要求；

支吊架位置不允许设在风口、阀门、检查门及自控机构处；

离风口或插接管的距离不小于200mm。吊杆应平直，安装时位置要正确，做到牢固可靠；

风管支架、吊架的选型参照标准图集；

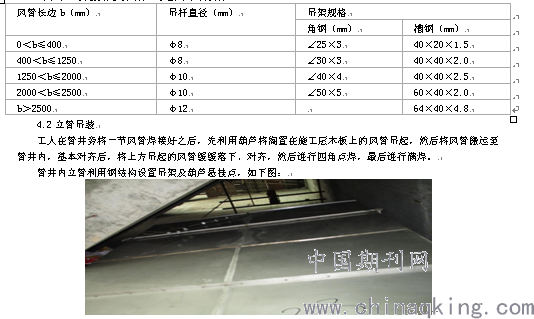

对于水平安装的矩形风管可以按照下表执行：

吊架与钢结构通过锁件牢固连接，葫芦吊点所选择的横担不小于15#槽钢，操作前检查葫芦是否在年检期内，倒链是否灵活无卡阻，规格是否合适等，操作时，吊装管井设置为安全隔离区，安装层及其下一层，吊点设置层均设置人员看护。倒链速度不易过快。每吊装好一层，就将穿楼板支架与风管固定。

1、立管固定点做法

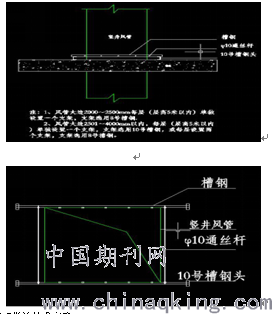

风管立管穿楼板做法技术交底如下图：

不锈钢板风管立管节点做法技术交底。

2、风管立管穿楼板套管和防火封堵做法

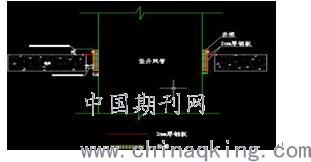

不锈钢板风管立管穿楼板套管做法及实例如下图：

四、小结

多条风管的吊装一直是各大工程施工的重点和难点，是事故的多发区。施工前一定要进行详细规划和多方面考虑，确保施工人员的安全，安全第一。此外，虽然安装困难，但安装质量一定要满足规范要求，工程不能验收合格，一切努力都是徒劳。

论文作者:邹伟

论文发表刊物:《防护工程》2017年第22期

论文发表时间:2017/12/27
