摘要：OFDM与FM带内数模混叠同播是中国发展数字调频的一项重要候选技术，评估OFDM对FM解调的影响是选择OFDM与发射功率比的重要参考依据。在给出了三种常见调频解调算法公式的基础上，通过仿真评估了OFDM对FM解调失真度和信噪比的影响。仿真结果表明，在OFDM与FM发射功率比高于－11 dB时发生明显的捕获效应。
关键词：中国数字调频广播；调频；失真度；信噪比
OFDM技术采用多个相互正交且频谱相互重叠的子载波进行业务传输，大大提高了系统的频谱利用率。同时，该技术能有效抵抗无线信道多径时延引起的衰落，其使用的每路子载波均可采用不同的多进制调制方式进行调制，具有较强的灵活性，OFDM技术的众多优点使其广泛应用于各类通信系统。
一、OFDM技术的基本原理

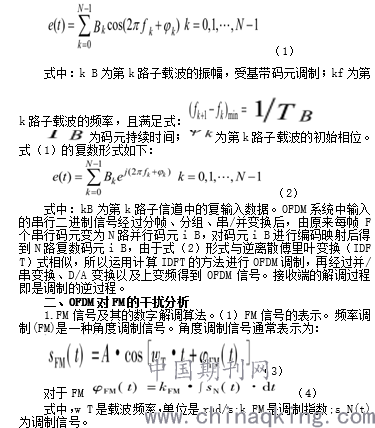

OFDM技术是一种特殊的多载波传输方式，其基本原理是将串行的高速二进制数据流经过串/并变换转换成N路并行的低速任意进制数据流，并利用N路并行数据对N路频率上等间隔且相互正交的子载波进行调制，从而实现N路数据的并行传输。通过该系统输出的OFDM信号的表达式为：

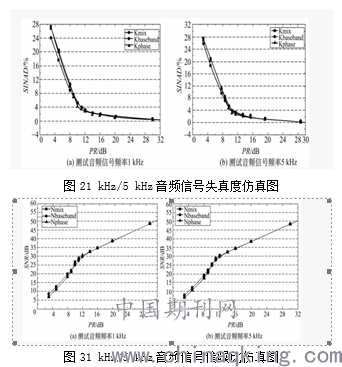

信噪比仿真图如图3所示，nmix、nbaseband、nphase分别为混合解调、基带延迟解调、相位适配解调的信噪比曲线。可以看出，在PR(dB)在10～11 dB时FM解调算法出现捕获效应，之后信噪比增益趋于平稳。如图3所示，基带延迟解调在PowerRatio低于9 dB时信噪比略高于相位适配解调与混合解调。总结以上仿真结果，不同的接收机解调算法性能相差不大。在PowerRatio高于11 dB时，失真度在3%左右。在实际系统中，如果将OFDM的功率设计为比FM低14～15 dB，即OFDM比FM功率小20倍左右，则此时在发射机端传统FM的谐波失真为2%左右。如果在接收机端存在OFDM等量的噪声，则接收机的失真度约为3%。在OFDM与FM发射功率比高于－11 dB时发生明显的捕获效应。
评估OFDM对FM的干扰并在过渡阶段控制OFDM与FM的发射功率比十分重要。本文仿真结果标明，在FM发射功率低于OFDM 11 dB时发生明显的捕获效应。如果要求允许的背景噪声功率与OFDM相同，在实践中OFDM与FM发射功率比应低于－14 dB。
参考文献
[1]张涛．创新的中国数字调频广播技术方案———CDRadio与HD Radio的简介与比较［J］．电声技术，2016，35(9):71－74．
[2]李熙．中华人民共和国米波调频广播技术规范GB/T 4311—2000［G］．北京:中国标准出版社，2016．
论文作者:潘俊清
论文发表刊物:《新材料.新装饰》2019年1月下
论文发表时间:2019/7/19
