山东省广播电视局微波总站 山东省济南市 250000
摘要：安全播出是广播电视微波站的中心工作。本文以某广播电视微波站信号源割接为例，从微波站、上下游单位情况、割接操作要求，及割接步骤三个方面，探讨了微波站信号源割接的操作步骤和注意事项，进而为广播电视微波站信号源割接操作提供参考。
关键字：微波站；无损耗信号源割接
安全播出是广播电视微波站的中心工作。随着广播电视安全播出要求的不断提高和广播电视播出技术的飞速发展，如何在不影响安全播出的情况下，实现广播电视信号源的无损耗割接已成为广播电视微波站做好安全播出工作的重要一环。下面以某广播电视微波站信号源割接操作为例，对广播电视微波站信号源无损耗割接方法进行探讨。
一、微波站、上下游播出单位情况及割接要求

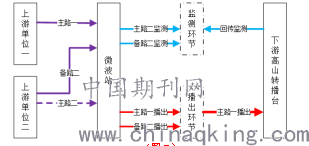

广播电视微波站为某省微波干线首站，属于上节目微波站，其担负着向下游6个高山转播台传输广播电视微波信号的任务。微波站每套节目均配置两路不同路由的信号源，从主、备两路中选择切换一路信号送上电路。上游播出单位向微波站输送的每套节目均配置主、备两路信号，微波站可实现无损耗手动选择切换播出信号。同时微波站可以对上游播出单位的信号源质量和下游高山转播台回传的微波信号质量进行监测。割接要求：在播出不间断要求下，实现上游播出单位信号源的无损耗割接，即由上游单位一提供信号源割接为上游单位二提供信号源。如图一所示：
.png)
（图一）
二、不间断播出条件下割接操作方法
信号源割接前的准备工作。
将上游单位二输入的主、备路信号接入微波站相应设备，监测待接入信号功率情况，确保信号电平达到门限电平以上。将上游播出单位二输入的主、备路信号纳入监测环节，实现对上游播出单位二节目信号质量的监测。完成上述操作后监测一段时间，确保信号质量良好。
信号割接方法步骤。
（一）为确保安全播出，信号割接前应联系播出割接信号的下游高山转播台，通知割接相关事项。如有备用信号源请选择备用信号源保证安全播出。
（二）通过回传监测信号查看当前播出信号质量，确保信号质量良好。

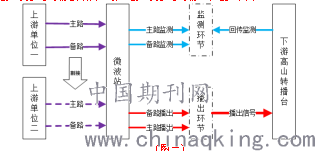

（三）将上游播出单位二输入的备路信号接入微波站播出环节，由于当前为上游播出单位一主路信号播出，因此此操不影响安全播出。如图二所示：
.png)
（图二）

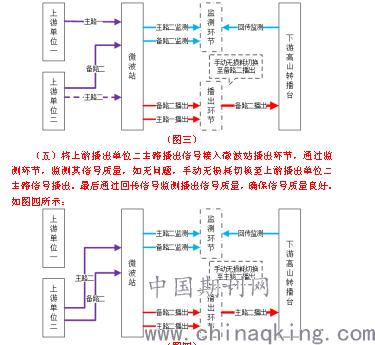

（四）通过监测环节监测新接入上游播出单位二输入的备路信号质量，如无问题，手动将播出信号无损耗切换至播出单位二备路信号播出，然后通过回传信号监测播出信号质量，确保信号质量良好。如图三所示：
.png)
（图四）
（六）操作完成后，输入信号已完全割接为上游播出单位二提供的信号。通知上游播出单位二信号割接完成，请其保证传输信号质量。通知下游相关高山转播台信号割接完成，请其正常使用信号播出。
三、信号源割接操作注意事项
一是割接准备工作充分。与上游台站及时沟通，监测待接入信号质量，确保信号功率电平达标、信号质量良好。为最大限度减少割接可能造成的风险，提前通知下游相关台站，安排其选择其他优质信号保证播出。
二是关键步骤保证信号质量良好，确保割接过程不影响安全播出。操作至关键步骤，既要时时关注信号源质量，也要时时关注线路传输信号质量。如遇问题可逆操作，保证割接过程遇问题可返回，不影响安全播出。
三是割接完成后及时与上下游台站沟通割接相关事项，明确当前信号使用情况，恢复播出秩序。
四、结束语
广播电视微波站作为广播电视信号传输的重要一环，其传输的信号必定随着广播电视技术的发展和机构改革的深入而不断调整，因此如何保证广播电视信号源的安全无损割接，是广播电视微波站面临的实际问题。本文以某微波站为例，对信号源割接实际操作进行了探讨，希望对广播电视微波站信号源割接操作提供借鉴。
参考文献：
1、李玉峰 数字电视整体转换中广播窄播信号的传输与割接 中国有线电视[J] 2014(3)
2、张挺科 浅谈广播电视网络割接实施方案及风险点控制 有线电视技术[J] 2018（3）
3、钱振兴 浅谈在运网络信息系统整体割接工作 湖州师范学院学报[J] 2015（S1
论文作者:潘东明
论文发表刊物:《防护工程》2019年18期
论文发表时间:2020/1/13
