广州艾博电力设计院有限公司 510000
摘要：近年来,人们对配电网的安全性提出了更高要求,但是随着经济的增长和城市建设步伐的加快,中低压配电网规划建设严重滞后,各种问题逐渐暴露出来,如何做好低压配电网规划建设工作,使配电网更好适应快速发展着的社会经济必须引起高度重视。本文分析了新形势下做好低压配电网规划与建设的重要性，阐述了低压配电网的规划方法，并结合某低压配电网使用云格技术进行规划的具体实例，给出了云格配网规划高级技术模型，提升了低压配电网规划与建设水平，有利于地区电网的发展。
关键词：新形势；低压配电网；规划；设计
0引言
低压配电网是衡量一个城市电力市场开拓完善与否的重要途径,它一方面是衡量这个城市总体发展规划运行好坏与否,另一方面为这个城市配电网建设与改造提供了重要的依据。随着建设环境友好型“坚强智能电网”进程的不断推进，低压配电网的规划与研究也步入了一个新的阶段，面临着新的形势。低压配电网规划是一个综合考虑的过程，在制定规划的过程中，需要考虑各种复杂因素。针对如何有效应对种种矛盾和问题，应积极做好低压配电网的规划与设计工作，下文将展开讨论。
1实施低压配电网规划与建设的重要性
现阶段，我国低压配电网建设暂时处于薄弱环节，电网在建设过程中存在投资小、规划不完善、设施不健全等问题。同时低压配电网存在设备老化、电网可靠性差、电能不足等问题。加大我国电网建设的投入力度，提高电网稳定性，做好电网规划工作对我国低压配电网建设很重要。合理地规划配电网有助于有效解决电网建设问题和有效降低电力负荷，为城市建设减少不必要的电力供应问题，一旦城市需要扩展，就能够有效满足城市化的电力需求，避免城市电力供应紧张局面。低压配电网规划和建设的重要意义还在于：（1）科学规划能够大大提高电网运行效率，有效降低电力运输过程中的损耗，减少不必要的经济损失，提高电网运行效率。（2）做好配电网规划工作能有效提高电力企业的经济效益和社会效益。根据有关统计，配电网规划能有效降低成本（节省5%以上的成本），提高经济效益。（3）科学规划是城市发展、电力企业发展的重要基础。
2低压配电网的规划方法
2.1进行电力需求负荷分布预测
电力规划的重要内容是负荷分布预测，主要有电力弹性系数法、回归分析法、产品产量单耗法等预测方法，这些方法在高压电网规划中比较常用。配电网一个最明显的特征就是低压配电器分布较广，因此在进行负荷分布预测时，对10kV低压配电器的电网布局规划十分重要。在传统的配电网布局中，都没有进行提前规划，多凭借技术经验进行布局，缺乏一定的科学依据，易造成布局存在缺陷。此外，还存在变压器容量布局不合理的情况，使得配电器在局部地区的负荷不均，导致超载或轻载问题，造成电网运行不稳定。科学的电力需求负荷分布预测应通过对功能小区负荷密度值的把握，有效建立起数据库，进而对小区需要的配电网负荷做出数据统计，最后通过整个配电网的汇总做出负荷推算。然后，根据此前的数据分析，对负荷进行汇总，并利用弹性系数法、单耗法、水电法等进行校核，从而确定规划期城网的负荷预测值。
2.2做好低压配电网站点规划
进行低压配电网站点规划的主要目标是：依据电力负荷分布及供电范围，确定电力设施的具体位置。在实际的低压配电网规划与建设过程中，站点规划的重点包括工厂、办公楼、小区、商场等配电网节点，规划好这些节点能为配电网建设提供有力的保障。在变电站建设方面，需要注重对大容量变压器的站点规划，这样能够有效节约成本，提高投资效益，有利于未来电网的升级改造。
2.3选择合适的电网结构
当前，我国低压电网配电仍然存在诸多问题，这就制约了我国经济的快速发展。因此，为了能够进一步提高配电网的配电质量，需要建设一个灵活性好、可靠性高的网架。在电网规划过程中，网架结构与电源、电压等级、地理位置、负荷数目等密切相关，主要可以分为以下几类：
2.3.1放射式

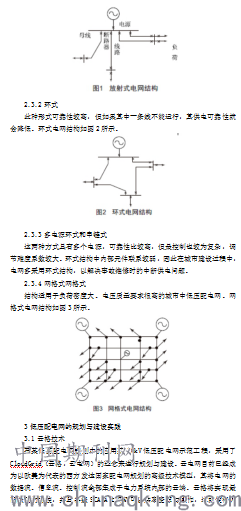

这种模式比较简单，运行较为方便，控制较为容易，但其自身也存在缺点，那就是供电模式属于单回线供电，缺乏可靠性。放射式电网结构如图1所示
.png)
.png)
上式中的Ln元素的最大源点即该配电网中的最热源点，而该网络中的源点中归一负荷非零的最小源点即其最冷源点，同时归一负荷大于150°的弧即其过热弧。本文以某低压配电网规划为例，进行基于智能电网的一体化模型的部署实施。在区域级电网之间进行调度互联以及一体化建模，并在控制中心实现了横向一体化建模。本地的模型则由建模服务器即时完成建模，并收发与接送最新的实时电网时态增量模型，以形成实时的同步，通信服务器经由校验后即行初始化发送。从应用效果来看，完全可以实现数以千计的厂站接近实时的控制，配电网规划后可靠性较高，控制保护全部维护耗时由原来的数千秒缩短至数十秒。在系统优化与管理模型最终完善之后，还将大幅地缩短延时的空间，显著提升配电网电能质量，降低电网损耗，从而取得良好的经济和环境效益。
4结语
智能电网的发规划科学合理、与城市发展相适应的网架结构是智能电网的发展的核心。好新形势下的低压配电网规划，必须实行分层、分区的策略，做好电压等级的合理配合以及电源与负荷的平衡，以推动低压配电网建设，提升低压配电网的规划与建设水平，为智能电网的发展打下坚实的基础。
参考文献:
[1]韦河.城市配电网规划存在问题及对策分析[J].企业技术开发，2013，31（35）：138-139.
[2]刘晓明.城市配电网规划现状及问题探讨[J].中国电力教育，2015（30）：100，111.
[3] 吴信福.中低压配电网规划中的问题及解决措施[J]. 技术与市场. 2017(02)
[4] 王涛.中低压配电网规划中的问题及解决措施[J]. 低碳世界. 2017(11)
论文作者:杨道林
论文发表刊物:《防护工程》2018年第23期
论文发表时间:2018/12/17
