1 引言
变电所是对电压和电流进行交换、集中和分配的场所，它是为了保证电能的质量以及主要运行设备的安全，对电力系统中各节点和支路中的电压、电流和功率的流向及分布进行有效的控制，对输配电线路和主要电工设备进行有效的保护。随着经济发展，人们生活的改变，智能化管理成了必然的要求，10Kv变电所的设计，充分的体现了信息化，自动化的特点，实现资源的优化配置，降低成本，提高运行的效率。

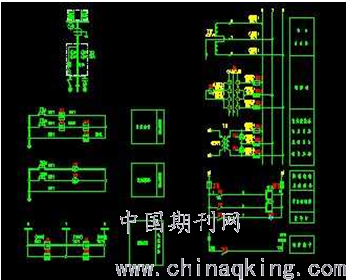

图1：10Kv变电所设计图
10Kv变电所，10Kv是指电压，一般是指的高压线上传输的电压，然后还要经过变压器将电压变下来。10Kv变电所多称之为配电所，一般是有变压器室、高压配电室，低压配电室和值班室组成。10KV配电室的配电能力是与配电设备的容量，即通流能力相关的；在10KV配电室中，架空电力线是配电容量的瓶颈，一般架空线的截面不会超过二百四十平方毫米，导线在常温下的输送容量约为六百安，则可以计算10Kv变电所配电室的容量为：10392一万千伏安，如果把功率作为0.85计算，那么可以计算出其可带负荷为8833KW。10Kv变电所的设计是由两次接线，分别为一次接线部分，包括了电气主接线方案，继电保护的选择，低压断路器的选择。然后就是二次接线部分。
2 智能化的增改
变电所是电网中一个重要的部分， 随着配电网结构的扩大，社会发展对电力的希求增加，电网供电的安全可靠是发展研究的重要问题，只有不断的利用新技术和新科技，利用网络信息技术，加强变电所的改造，才能实现智能化，自动化的控制管理，增加安全可靠性，满足社会对电力的需求。配电网的可靠性是通过停电的时间和停电的次数决定。
2.1 10Kv变电所的智能设计
其智能设计主要是环保、准确、方便的一个自动化控制管理，能够安全、快速以及准确的完成变电所的各个基本功能，同时还具备了高级信息操作，自动的调节控制，协同合作，自动完成分析检测，实现智能化的管理系统，促进电力企业以及国家经济的进一步发展，智能化变电所设计主要从三个方面来分析。
2.1.1 智能开关设置
开关装置直接影响到了整个变电所的运行，一旦发生故障，就会给变电所带来极大的影响和造成一定的损失。无论任何电气设备，开关都是其最关键的部分，也是控制造作的不见，智能化管理系统中，10Kv变电所的开关设计至关重要。根据调查发现，在实际的开关设计中，存在着很大的危险，往往会因为方便操作，把开关设计在变电箱的外侧，虽然这样的设计简单，但是对开关装置的保护却不到位，而且导致工作人员忽视，一旦开关装置发生问题，没能够及时的处理，就会影响整个变电所的正常运行，可见其重要性。
在设置智能化开关装置的时候，一定要注意其合理性和规范性，严格监督控制，把开关装置安置在变电箱的内侧，能够避免其损坏，同时加强管理，使得开关装置的安全工作，变电所的正常运行。
2.1.2 线路设计
线路的设计运行是变电所正常运行的基础保证。要实现智能化的控制管理，首先是对安全稳定的线路设计，变电所的线路设计是根据变电站的整体的结构规模来设计的。但是在实际情况中，在线路设计中对一次接线部分和二次接线部分不够重视，也没有设计相应的通道，会导致线路问题不方便维护和控制。
一次接线的主接线电路图是根据相关规定，按照工作顺序进行排列，把相关的设施设备之间的联系表现出来的单线接线图。主接线是电力网络结构的一个重要组成部分，其对电力系统运行可靠性、灵活性有着直接的影响，还决定着保护装置和控制的方式。在选择主接线方案时要按照实际负荷和变压器的参数，来确定变电所的主接线方式。二次接线部分，起到控制二次设备投或退的作用，如果有必要可以对二次回路进行可靠的隔离。
继电保护装置，对于高压侧为10kV的变电所主变压器来说，都会有保护装置。在设计中，应根据要求装设过电流保护、电流速断保护和瓦斯保护。对于双线圈变压器，装于主电源侧；除了主电源侧外，其他各侧保护不要求作为变压器内部故障的后备保护；保护装置对各侧母线的各类短路应具有足够的灵敏性。相邻线路大量瓦斯时，断开的各侧断路器。
2.1.3 防火装置的设计
智能变电所中，必须要具有防火装置，因为在变电所运行的时候，都会伴随着一定的呃危险，比如某一线路该发生故障，出现短路吧的情况，就有可能会造成火灾的发生，所以，变电所一定要有防火装置，同时保证放火装置的安全合理，对变电站的环境进行详细的看擦汗，保证每一个关键部位都要有防火装置。对其放防火装置的改进，一是要有检测系统，实时的监督，在发现火灾的时候，就能及时的采取措施，降低火灾造成的损失。二是要设计防火墙，一个隔离的作用，能够尽可能的把火灾控制在一定的范围内，避免对其它设备的影响。三是选择合理的电缆，根据实际的情况选择合适的电缆，防止火灾的发生，从这三个方面进行防火装置的优化改进，保证变电所的正常运行，实现智能化的管理。
3 结束语
本章主要是分析10Kv变电所的增容改进，实现智能化的控制管理，形成智能化管理系统，从运行的效率，安全稳定，以及降低成本，环保节能几个方面来详细的=阐述了智能化10Kv变电所的作用和意义，同时，随着社会对供电的需求增加，还需要进一步的研究变电所的运行情况以及技术，进一步的创新设计，优化资源配置，完善智能化管理体系，促进电力行业的进步和国家经济的发展。
参考文献
[1]李江辉.10kV变电所自动构建研究[D].华东交通大学,2017.
[2]岳根华,赵莹莹,刘锦英,高金路.10kV变电所操作电源的优化改进[J].设备管理与维修,2017(04):65-66.
[3]綦莹.10kV变电所常用保护设备的级间保护分析[J].科技与企业,2014(23):194.
[4]刘飞,李东海.浅析10kV变电所设计工作中的问题[J].中国产业,2010(12):96.
论文作者:王启舜
论文发表刊物:《红地产》2017年3月
论文发表时间:2018/12/13
