（广东电网有限责任公司惠州供电局 广东惠州 516000）
摘要：高压线路出线侧可供悬挂接地线的位置高，导线垂度大，现有的接地线装置主要适用于将水平导线接地，不适用于弧度型导线和垂直导线接地，线路外侧接地线悬挂难度大，耗时长，悬挂不够稳固，影响停电操作的操作质量，延长操作时间，降低操作效率。因此提出一种新型的L型接地线夹，其通过螺旋齿轮的转轴原理将接线线夹和人工旋转操作杆两部分进行分离，以此构成核心部件—L型操作机构，实现对垂直导线的便捷接地方式。
关键词：接地线夹；导线端线夹；垂直引线
引言
高压线路上进行停电作业时，为防止临近带电体产生静电感应触电或误合闸导致设备带电，需要在门型构架的线路侧悬挂接地线，保证工作人员的人身安全。常规的接地线夹主要为水平扣入式，主要适用于水平型导线的接地。而在线路外侧的弧度型导线及竖直型导线上悬挂接地线时，常规的水平扣入式接地方式不仅对操作人员要求极高，且容易出现操作杆长度不足，接地线难以稳固，线夹与导线接触面积不足等问题，严重影响接地质量，为解决弧度型导线和垂直导线的接地问题，本文设计了一种新型L型接地线夹。其通过螺旋齿轮的转轴原理将接线线夹和人工旋转操作杆两部分进行分离，实现对竖直引线导体的便捷接地方式。该接地线夹适用于竖直导线的接地，为变电站停电检修工作的安全生产提供技术支持，为实现高电压线路外侧引线高效、便捷、可靠接地提供可能。
1 传统接地线现状
1.1 传统接地线的结构
接地线主要由接地端线夹、接地线、导线端线夹、操作杆等部件组成，其中，导线端线夹用于连接接地线与导线，是接地线的关键部位，直接决定接地线的装拆方便性和连接的可靠性。目前，比较常用的接地线夹为螺旋压紧式导线夹，通过夹具内带可调节行程的螺栓与导线端线夹压紧导线，具有耐用性好，连接相对稳固，非常适用于挂接水平方向的导线。然而对于垂直方向引线，如电压互感器的引线，在挂接时往往不方便，承受的应力也极大，容易损坏导线。
1.2 不同引线类型接地线装设

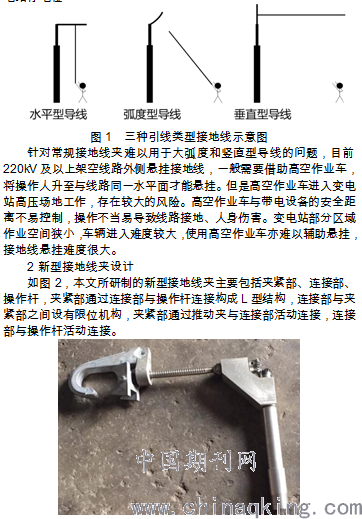

变电站设备多种多样，引线的类型往往与现场情况相匹配，按照装设位置可分为水平型、弧度型、垂直型。图1所示为三种引线类型接地线示意图。根据杠杆原理，由图2可知，操作人员装设接地线时，导线与水平面之间的角度越大，其所承受操作杆的支撑力越大，操作难度越大，耗时越长，此外导线端线夹和引线承受的应力加大，容易造成接地线夹松脱，引线变形，降低接地效果，尤其在风力较大的情况下更为严重。随着电压等级的增加，接地位置不断增高，往往需要登高作业，加长的操作杆极大地增加了操作人员发生高空坠落的可能性。
.png)
图2 新型L型接地线夹实物图
在进行接地线时，接地夹上的接线孔连接铜线，夹紧部的勾端与半月夹口之间的间隙扣在需要接地的导线上，逆时针旋转操作杆通过齿轮传动，通过连接部带动夹紧部的活动半月夹口，同时限位机构滑动，直至勾端夹紧导线。同理，不再接地时，只需顺时针旋转操作杆使半月夹口往相反方向移动，松开导线不再夹紧，即可取下接地线夹。
3 实施效果
新型竖直导线用接地线夹研制完成后，结合停电，分别在线路外侧悬挂接地线，记录接地线悬挂情况。结果表明，在使用L型新型接地线夹后，操作人员均能不借助高空作业车单人高效地完成线路外侧悬挂接地线工作，提高接地质量。
本文所研制的新型L型接地线夹的实用效益是：
（1）通过螺旋齿轮的转轴原理将接线的夹紧部和操作杆两部分进行分离，以此构成L型操作机构，利用旋转操作杆的转动方式为垂直引线提供了一种高效、便捷、可靠接地的接地线夹。
（2）操作杆设有绝缘部和护环，安全可靠，保证操作者的作业安全。
（3）避免了高空作业车昂贵的费用，如推广应用到惠州供电局所管辖的各个变电站，所产生的经济效果更为显著。
4 结语
本文针对垂直引线挂接地线操作难度大、体力消耗多、导线易损坏的问题，设计了一种新型可调节接地线夹。新型线夹可提高挂接地线的效率、节省操作时间、减小操作难度、降低作业风险，提高地线挂接的作业质量，为电网人员工作环境提供更安全的保障。
致谢
高士森、黎舟洋、黄志、赖昱光等工作人员对本文中设计思路提供了宝贵的意见，谨此致谢。
参考文献：
[1]刘生辉，李柳松，等. 多角度可调式高压接地线的设计[J]. 广西电力，2015，38（2）：63-65.
[2]江伯顺. 变电倒闸操作中安装接地线的一种新方法[J]. 广东电力，2013，26（8）：86-88.
[3]林冶，李景禄，李超. SYJ型接地装置的开发与应用[J]. 电力建设，2010，31（1）：59-63.
