（柳州供电局）
摘要：控制回路是连接断路器一、二次设备的桥梁，它的正常与否直接影响到断路器能否正常分合闸，一旦控制回路出现异常，将会造成因断路器拒动引起故障线路无法通过断路器切除，危机电网安全运行。针对过去消缺方式的分析，从以往控制回路断线的消缺方式入手，提出处理控制回路断线故障更为简便快捷的思路方法。
关键词：控制回路断线；断路器；改进
前言
运行中的断路器若发出控制回路断线信号，线路故障需断路器跳闸切除时，断路器将会发生拒动，这不仅扩大了停电的范围，其延迟的故障切除时间也给电网的安稳运行带来不利影响。因此，运行中的断路器发控制回路断线信号时，应迅速查出故障点，并消除缺陷。
断路器控制回路断线信号原理及分析
.png)

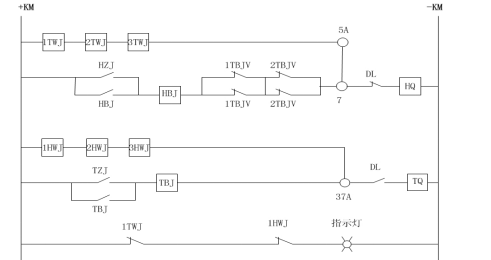

（图一 控制回路原理图）
1、分合闸回路原理
断路器处于分闸位置时，合闸回路中的断路器常闭辅助接点DL闭合，当收到合闸信号时，合闸中间继电器HZJ励磁，其常开接点闭合，合闸回路通过+KM→HZJ（接点）→HBJ（继电器）→1TBJV（接点）→2TBJV（接点）→DL→HQ（线圈）→-KM，使得HBJ合闸保持继电器励磁，其常开接点HBJ闭合，合闸保持回路通过：+KM→HBJ（接点）→HBJ（继电器）→1TBJV（接点）→2TBJV（接点）→DL→HQ（线圈）→-KM，使得HQ合闸线圈持续励磁，断路器动作合闸。合闸完毕后断路器常闭辅助接点DL打开，切断合闸回路，完成合闸。
断路器处于合闸位置时，分闸回路中的断路器常开辅助接点DL闭合，当收到分闸信号时，跳闸中间继电器TZJ励磁，其常开接点闭合，分闸回路通过+KM→TBJ（接点）→TBJ（继电器）→DL→TQ（线圈）→-KM，使得TBJ跳闸保持继电器励磁，TBJ常开接点闭合，分闸保持回路通过：+KM→TBJ（接点）→TBJ（继电器）→DL→TQ（线圈）→-KM使得TQ跳闸线圈持续励磁，直至断路器分闸完毕后DL常开接点打开，切断分闸回路，完成分闸动作。
2、分合闸监视回路原理
为了保证断路器能够正常进行分合闸，确保操作的正常进行以及在线路发生故障时及时切除故障，需要对断路器分合闸回路进行监视。监视回路是通过HWJ和TWJ的常闭接点串联来实现的，如图一所示：
当断路器处于合闸状态时，控制回路（图一）通过+KM→1HWJ→2HWJ→3HWJ→DL→TQ→-KM使得1HWJ线圈励磁，从而使1HWJ常闭接点打开；同样的当断路器处于分闸状态时，控制回路通过+KM→1TWJ→2TWJ→3TWJ→DL→HQ→-KM使得1TWJ线圈励磁，从而使1TWJ常闭接点打开。控制回路正常时只有1HWJ或1TWJ处于励磁状态，也就是1HWJ和1TWJ常闭接点只有一个处于闭合状态，若两者都处于闭合状态，说明1HWJ和1TWJ都不励磁，控制回路出现故障。
3、控制回路断线故障处理现状
由于断路器控制回路断线故障出现几率较高，控制回路比较复杂，涉及到开关和保护两个专业，以往的方法是在该故障出现时，由运行人员到现场简单查看，再使用电话、生产管理系统开关班和保护班的检修人员到达现场进行排查故障。缺乏对现场的了解和两个班组的出工给故障处理造成时间、人力、物力上的浪费。因此，本文为“断路器控制回路断线”故障寻求一种更为省时、省力的改进方法。
改进措施

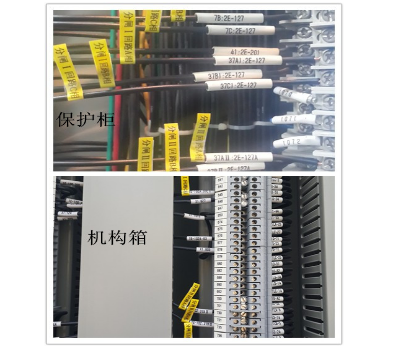

在保护柜后端子排和开关总控箱端子排标示出分合闸回路（见图三）。
.png)
当断路器处于合闸状态发“控制回路断线”信号时，检查断路器电源空开，若空开未跳开，检查操作箱合闸位置指示灯，在保护屏后面找到指示灯灭对应的“跳闸回路”标签，用万用表直流档测量该端子对地电压，如果显示为负电，则说明该点至断路器机构箱回路正常，故障出现在保护柜内的操作箱，此时可通知保护班进站维修；如果显示为正电，则说明故障在该点至断路器机构箱，此时通知开关班进站维修。
当断路器处于分闸状态发“控制回路断线” 信号时，检查断路器电源空开，若空开未跳开，检查操作箱分闸位置指示灯，在保护屏后面找到指示灯灭对应的“合闸回路”标签，用万用表直流档测量该端子对地电压，如果显示为负电，则说明该点至断路器机构箱回路正常，故障出现在保护柜内的操作箱，此时可通知保护班进站维修；如果显示为正电，则说明故障在该点至断路器机构箱，此时通知开关班进站维修。
若“控制回路断线”信号出现同时伴随其他例如“SF6气压低闭锁”“弹簧未储能”“操作电源断线”，则按照相应其伴随异常信号的处理方法，本文不再赘述。
结束语
通过上述改进，把处理断路器“控制回路断线”的思路从“出现故障—通知保护和开关专业人员到场—确定范围—排除故障”转变为“出现故障—运行人员确定范围—通知相关专业人员到场—排除故障”，不仅让运行人员对故障现场掌握更清晰，也从时间、人力、物力上节省检修班组的支出，使得该故障的消缺更高效。
论文作者:欧敏
论文发表刊物:《电力设备》2015年第9期供稿
论文发表时间:2016/4/19
