1工程概况
中山黄埔华立凯旋花园项目，位于广东省中山市，是一个住宅小区，防水要求按一般住宅功能的防水设计要求，主要防水部位有地下室底板、地下室侧墙、屋面以及卫生间，因该小区申请建设标准为花园式示范小区，其屋面防水含普通屋面和种植屋面防水两种，防水等级均为1级，本文章主要介绍该小区屋面防水施工工艺和技术。
2 防水设计
2.1选材思路：
根据工程项目现场地理环境情况和防水等级要求，为保证工程普通屋面及绿植屋面正常功能和防水效果，防水设计遵循防排结合，刚柔相济，多道设防的原则，工程选择了能与自防水的砼结构粘结持久牢固，不易窜水，并与砼结构有化学反应，具有强抗裂和抗拉性能的PCM自粘防水卷材，能适应雨季施工及赶工期的，然后外加一层能与卷材想容和的防水涂料，保证两道防水层以及防水层与砼结构形成“刚柔结合的、不可逆转永久性”密封防水系统。
2.2 防水卷材特点
1、PCM自粘防水卷材：
1）对基层持有的“自防串”性能：卷材胶结料中的高分子聚合物与干粉料中的高分子聚合物和硅酸盐形成界面互穿网络，粘结力强，保障防水效果。
2）三位一体构造：湿铺法卷材防水系统，能与混凝土结构有效连接，粘结层→自粘卷材防水层→结构自防水层三位一体的防水构造。
3）基面要求低，可节省工期：冷施工，安全，环保，不污染环境，无火灾隐患。
2、热速涂-蠕变型非固化橡胶沥青防水涂料
1）粘结性能优异：碰触即粘，难以剥离，可在潮湿基面粘结，也可与木材，金属等基材粘结；
2）自愈合：能很好地填补基层的毛细孔和裂缝，防水层出现破损也能自行修复，防渗水、防窜水；
3）拉伸能力强、抗疲劳、耐老化、永不固化等应用优势功能；
4）施工方便快捷。可根据需要刮涂和喷涂，立即成膜无需养护，无需搭接，施工效率高。
2.3设计方案
本工程项目屋面防水设计等级为I级，设防标准采用抗渗砼结构自防水再加防水层的做法，防水设计方案：屋面采用一道2.0mm热速涂-蠕变型非固化橡胶沥青防水涂料，一道1.5厚PCM反应粘结型高分子湿铺防水卷材；种植屋面采用的是一道2.0mm热速涂-蠕变型非固化橡胶沥青防水涂料和4.0厚PCM耐根穿刺型高聚物改性沥青防水卷材，确保砼结构与防水层一体化。在各细部节点采用密封膏进行加强密封处理。

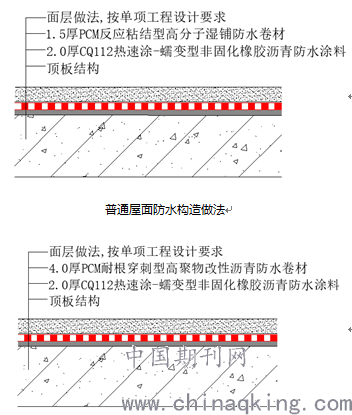

3 屋面防水设计构造图
.png)
种植屋面防水构造做法
3.1施工面要求
1、基面处理要求应平整、干净、坚固、无明水，施工前应将基层上的碎石、杂物、工具及砂浆疙瘩清除干净，在施工过程中还要随时清扫。
2、基层大面一定要平整，局部凹凸不平及松动处应铲平或刨去重新填补，较大低凹处用聚合物水泥砂浆修补抹平。
3、阴阳角处基层应抹成圆弧形，角采用聚合物水泥砂浆抹成圆弧状，阴角圆弧半径R≥50mm，阳角圆弧半径R≥20mm；也可抹成45度斜角。穿墙管道部位应作密封处理。
3.2 施工工艺流程
3.2.1普通屋面工艺流程
（一）施工工艺流程：
基面处理→熔胶→细部节点增强处理→卷材定位、试铺→卷材回卷→刮涂/喷涂非固化防水涂料→铺贴防水卷材→卷材收头、密封处理→防水层检查修补、质量验收→面层施工。
（二）施工要点
1、基面处理：
基层应坚实、干净、平整，无尘土、无油污；含水率≦9%；阴阳角应抹圆弧形或倒角，屋面必须满足设计要求的排水坡度；宜对基层做抛丸处理。
2、熔胶：
可采用喷涂、刮涂两种施工方法，其中喷涂时非固化涂料加热温度为180℃左右，刮涂时加热温度为220℃左右。
3、细部节点增强处理：
在管根、阴阳角、变形缝等节点部位应做增强处理，增强处理方法为：刮涂/喷涂一道非固化防水涂料，面层覆盖一层聚酯无纺布/土工布。大面积施工时非固化完全浸透、覆盖聚酯无纺布/土工布胎体增强层。
4、卷材定位、试铺：
根据施工现场进行卷材定位、试铺，确保卷材铺贴时平直，搭接缝顺水流方向。
5、卷材回卷：
卷材铺开，放置10分钟左右，使卷材应力得到释放，避免卷材收缩、起褶。待卷材放置10分钟后，回卷卷材，确保卷材两边齐整。
6、刮涂/喷涂非固化防水涂料、铺贴卷材
非固化防水涂料可采用刮或喷涂的方式施工，边施工非固化涂料，边铺贴卷材，卷材应边铺贴边辊压排气。卷材应采用热熔方式搭接。卷材的搭接边处应采用压辊进行辊压，确保搭接密实牢靠。
7、卷材收头、密封处理：
立面卷材防水层上翻不少于250mm，收头部位应压入预先留置的凹槽，或用金属压条固定，并用非固化涂料作密封处理。
8、防水层检查修补、质量验收：
对卷材进行检查，有破损的地方进行修补，一般采用比破损面积大100mm的同种卷材进行修补。防水层完工后应尽快进行质量验收，以便下一道工序的施工。
9、面层施工：
验收合格的防水层，应尽快浇筑混凝土层，按设计要求施工面层。施工完成后将现场清理干净，做到工完场地清。
3.2.2种植屋面工艺流程
1、施工工艺流程：
基面处理→熔胶→细部节点增强处理→卷材定位、试铺→卷材回卷→刮涂/喷涂非固化防水涂料→铺贴防水卷材→卷材收头、密封处理→防水层检查修补、质量验收→面层施工。
（二）施工要点
1、基面处理：
基层应坚实、干净、平整，无尘土、无油污；含水率≦9%；阴阳角应抹圆弧形或倒角，顶板必须满足设计要求的排水坡度；宜对基层做抛丸处理。
2、熔胶：
可采用喷涂、刮涂两种施工方法，其中喷涂时非固化涂料加热温度为180℃左右，刮涂时加热温度为220℃左右。
3、细部节点增强处理：
在管根、阴阳角、变形缝等节点部位应做增强处理，增强处理方法为：刮涂/喷涂一道非固化防水涂料，面层覆盖一层聚酯无纺布/土工布。大面积施工时非固化完全浸透、覆盖聚酯无纺布/土工布胎体增强层。
4、卷材定位、试铺：
根据施工现场进行卷材定位、试铺，确保卷材铺贴时平直，搭接缝顺水流方向。
5、卷材回卷：
卷材铺开，放置10分钟左右，使卷材应力得到释放，避免卷材收缩、起褶。待卷材放置10分钟后，回卷卷材，确保卷材两边齐整。
6、刮涂/喷涂非固化防水涂料、铺贴卷材：
非固化防水涂料可采用刮或喷涂的方式施工，边施工非固化涂料，边铺贴卷材，卷材应边铺贴边辊压排气。卷材应采用热熔方式搭接。卷材的搭接边处应采用压辊进行辊压，确保搭接密实牢靠。
7、卷材收头、密封处理：
立面卷材防水层上翻不少于250mm，收头部位应压入预先留置的凹槽，或用金属压条固定，并用非固化涂料作密封处理。
8、防水层检查修补、质量验收：
对卷材进行检查，有破损的地方进行修补，一般采用比破损面积大100mm的同种卷材进行修补。防水层完工后应尽快进行质量验收，以便下一道工序的施工。
9、面层施工：
验收合格的防水层，应尽快浇筑混凝土层，按设计要求施工面层。施工完成后将现场清理干净，做到工完场地清。

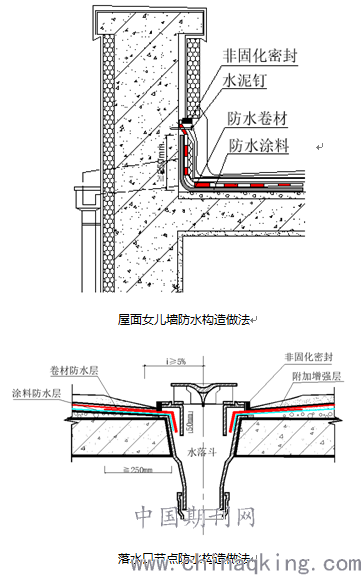

4 细部节点加强防水处理构造做法
.png)
.png)

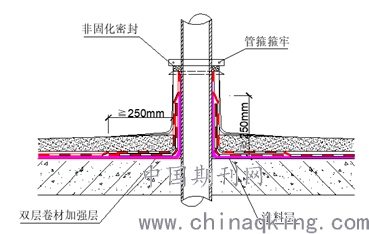

出屋面管道防水构造做法
4 总结
该项目采用柔性防水材料，两道防水层相似相容，加强防水层的融合性，防水效果更好，该项目的屋面施工至今，防水效果较好，无渗漏痕迹，得到甲方的一致好评。
论文作者:陈菲,何小英,宋敦清,张科
论文发表刊物:《基层建设》2019年第27期
论文发表时间:2020/1/13
