摘要：广州地铁十八号线冼村站位于天河区冼村路中，车站全长725.7m，采用明挖+暗挖方法施工。车站施工范围内市政管线种类齐全且纵横交错，严重制约了冼村站施工进度。本文结合工程实践，分析管线迁改、加固施工重难点，并制定具体的监理措施，确保管线迁改、加固与基坑施工衔接紧凑，安全质量可控。
关键词：管线迁改；重难点分析；监理措施
1引言：冼村站施工范围内分别与黄埔大道、金穗路、兴盛路交叉，为保证地铁施工时的市政交通正常，施工方案将冼村站分割成三个施工段分别围蔽，分段施工。本文主要分析车站北端头（黄埔大道）管线迁改、加固施工重难点及监理工作所采取的措施。
2冼村站北端头管线迁改、加固工程概述
2.1地下管线分布情况

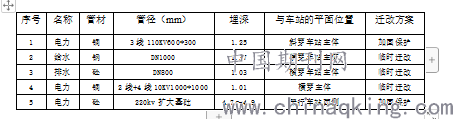

根据相关管线资料及现场实际调查，市政管线有3类管线，分别为给水管、排水管及电力管。详细情况见下表：
.png)
2.2管线敷设地质情况
根据现场勘查，北端头地下管线敷设在中粗砂层内，该地质具有孔隙率大、透水性强、力学性质差、极易被扰动的特点。
3冼村站北端头管线迁改、加固施工重难点分析
（1）电力（220KV）管线为钢筋混凝土箱型结构，距围护结构最小水平距离为2m，当围护结构地连墙成槽施工时，槽身有坍塌的安全风险。因此，220K电力管线加固保护是基坑围护结构施工的重要条件之一。管线保护方案采取双排高压旋喷桩对砂层进行喷浆加固，高压旋喷桩施工时如注浆压力、注浆量大，可能破坏管线结构并使市政路面隆起、开裂造成事故；反之，则砂层加固效果差，施工质量不合格，砂层坍塌也可能破坏管线结构并使市政路面沉降、开裂造成事故。
（2）电力（110KV）管线呈东北方向斜跨在基坑上，最优的管线保护方案是临时迁改，临时迁改既能保证管线正常使用，又可将基坑施工时管线安全风险降到最小，但临时迁改最大的难点是供电局迁改计划的审批流程复杂、手续办理时间长、审批结果不确定且迁改施工对沿线用户影响大，严重制约基坑土方开挖工期节点。
（3）排水（DN800mm）管线、给水（DN1000）管线和电力（10KV）管线均横穿基坑，采用临时迁改方案。施工过程中重难点：①给、排水管线直径大，沟槽底纵坡难以控制，不具备同沟敷设条件，平行敷设又受施工场地限制；②给、排水管线敷设在砂层内，距围护结构不足1.0m，需对迁改范围内的沟槽底部土体进行注浆加固；③电力管线迁改过程中发现4根产权不明电缆，鉴缆技术难度大、时间长。
4冼村站北端头管线迁改、加固施工监理采取的措施
4.1技术准备措施
（1）要求施工单位对所施工区域范围内的地下管线进行详细调查、核实，依据调查核实情况编制管线调查报告，并将管线调查报告送监理单位审批，否则不得开工。
（2）监理工程师应认真，仔细地熟悉施工图纸、岩土工程勘察报告，掌握管线的结构形式、材质规格、埋置深度、路由及工程特点，了解工程地质构造情况。（3）要求施工单位对管线现场位置进行标识，对电力管、给水、排水管线现场设置安全警示标牌和权属单位联系电话。
（4）要求施工及时与地下管线权属单位对接，做好前期调查工作，确保所移交的施工现场及比邻区域内地下管线资料真实、准确、完整。
（5）要求施工单位编制220KV电力管线高压旋喷桩加固施工专项施工方案、110KV电力管线悬吊加固专项施工方案、10KV电力管线迁改专项施工方案、给水、排水管线迁改专项施工方案，并报监理单位审查批准。
4.2安全管理措施
（1）建立以总监理工程师为组长的管线迁改安全管理组织机构，总监代表、驻地监理工程师和总监办各专业监理工程师为成员。
（2）总监理工程师定期组织对各驻点监理工程师进行管线迁改施工安全的学习培训，熟悉掌握风险点，风险源的情况和监控程序。
（3）要求施工单位成立管线应急抢险领导机构，编制具有可操作性的地下管线破坏应急预案，配备应急抢险物资及器材，并定期组织演练。
（4）要求施工单位建立健全220KV、110KV高压电力管线预警机制。并根据不同施工阶段进行风险点、危险源动态辨识、动态监控，制定预防、防控措施，及时掌握风险点的变化信息。
（5）对10KV电力管线、给水、排水管线定期巡视检查，并做好记录，一旦出现异常情况，要求施工单位立即采取相应的处理措施。
（6）对于在施工过程中发现4根产权不明的10KV电力管线，要求施工单位做出安全标记。同时，要求施工单位立即与供电局联系，委托专业机构开展鉴缆工作。
（7）在绿化迁移、交通疏解、场地平整、220KV电力管线地层加固、围护结构导墙施工前，要求施工单位使用管线探测仪及人工挖探沟的方式仔细对施工位置进行探测，人工挖探沟深度要挖至原状土层，确定施工范围内有无管线。机械施工前，向监理报送动土作业审批表，并通知现场监理工程师检查验收，经现场监理工程师验收通过后方可施工。
（8）要求施工单位掌握管线闸（阀）门的具体位置，关闭方法和权属负责人联系方式，如施工过程中遇突发事件，第一时间立即关闭（闸）阀门，最大限度降低地降低安全风险。
（9）要求施工单位对管线迁改人员进行进场安全知识培训，核查管线迁改单位、人员资质是否符合合同要求。
4.3施工过程质量控制措施
（1）对220KV电力管线高压旋喷桩加固施工进行工艺试喷，对喷浆压力、注浆量、桩径、桩体的均匀程度进行质量评定，并对市政路面隆起、开裂情况进行测量检查，经工艺试喷综合分析设定注浆压力16-20MPa、水灰比1.0～1.2、提升速度10~20cm/min、气压0.7-0.85MPa。
（2）对110KV电力管线悬吊加固施工，监理主要检查验收：①复核施工放样结果；②对设备、材料进场验收；③复核临时支墩地基承载力、支墩混凝土强度是否符合设计要求；④检查验收桁架拼装质量；⑤检查验收每根电缆保护质量，钢板电缆槽安装加固质量，电缆悬吊捆绑是否牢固。
（3）要求施工单位对给水钢管现场焊缝进行100%探伤检测，现场监理见证；监理对给水管线严密性试验进行旁站。
（4）对排水管道沟槽地基土注浆加固进行旁站监理，检查验收排水管外观质量，出厂质量合格证，检查验收槽底坡度是否符合设计要求，检查验收接口安装及防水施工质量，检查验收管线回填压实度及回填材料是否符合设计要求。
（5）要求施工单位开挖10KV电缆时采用人工开挖，防止破坏管线。
4.4监测预警措施
（1）检查施工单位是否按设计要求的数量布设监测点进行，在实施监测过程中是否按照规定的监测频率进行监测。
（2）施工期间加强管线变形的监测工作，并将监测结果及时上报监理部。监理部定期分析比对监测结果，一旦管线变形增大时，及时组织预警分析会研究处理方案。
5结束语
总之，冼村站管线迁改、加固施工难度大，安全风险点多，但通过施工、监理方采取了一系列行之有效的控制措施，管线迁改、加固施工按计划完成，为后续围护结构、主体结构提供了有力的安全保障、质量保障、进度保障。
论文作者:, 蒲昱忠
论文发表刊物:《工程管理前沿》2020年3期
论文发表时间:2020/4/3
